ALTERNATOR GS500UK3 P19

FUEL COCK VOOR SUZUKI GS-F 500 2004

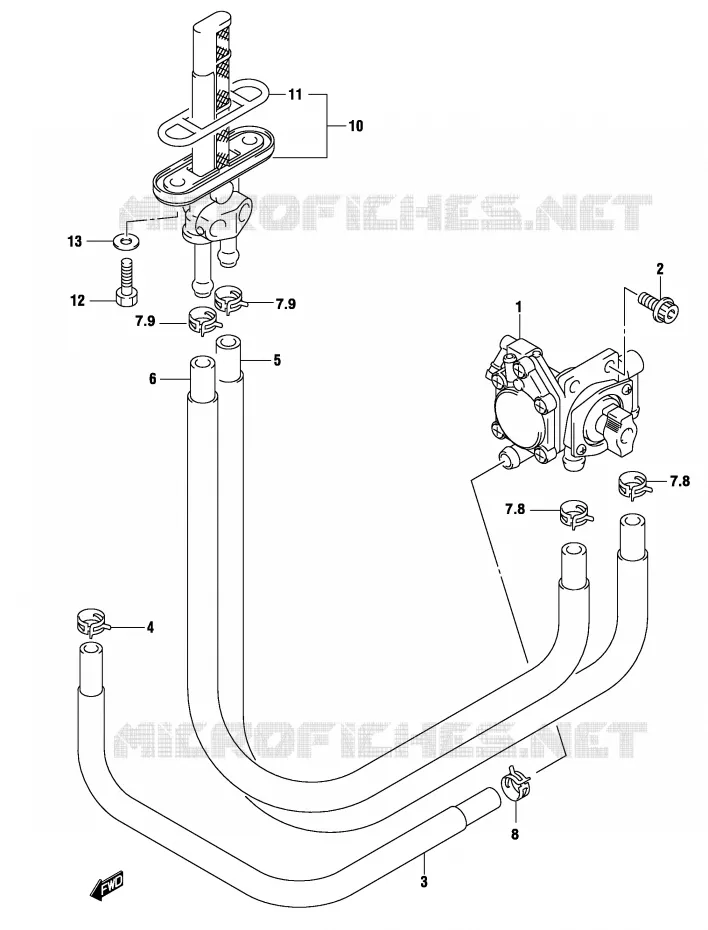

FIG. 36 (G- 7) RESERVOIR ESSENCE (MODELE K3)

(1) 44300-01D31-000

COCK ASSY,FUEL NO.1
COCK ASSY, FUEL

(1) 44300-01D40-000

COCK ASSY FUEL N-1
COCK ASSY, FUEL

(2) 07120-0610B-000

BOLT

(3) 44443-C01-D30J000

HOSE, FUEL

(3) 44443-01D10X000

FUEL HOSE
HOSE, FUEL

(4) 09401-11415-000

CLAMP,WATER HOSE
CLIP

(5) 44442-01D21-000

HOSE,FUEL ON
HOSE, FUEL "RES"

(5) 44442-C01-D30J000

HOSE. FUEL RES
HOSE, FUEL "RES"

(6) 44441-01D21-000

HOSE,FUEL RESERVE
HOSE, FUEL "ON"

(6) 44441-C01-D30J000

HOSE. FUEL ON
HOSE, FUEL "ON"

(7) 09401-10409-000

BRIDE DE TUYAU 10.5MM
CLIP

(7) 09401-10409-000

BRIDE DE TUYAU 10.5MM
CLIP

(7) 09401-10409-000

BRIDE DE TUYAU 10.5MM
CLIP

(7) 09401-10409-000

BRIDE DE TUYAU 10.5MM
CLIP

(8) 09401-13417-000

BRIDE DE TUYAU
CLIP

(8) 09401-13417-000

BRIDE DE TUYAU
CLIP

(8) 09401-13417-000

BRIDE DE TUYAU
CLIP

(9) 09401-10409-000

BRIDE DE TUYAU 10.5MM
CLIP

(9) 09401-10409-000

BRIDE DE TUYAU 10.5MM
CLIP

(10) 44300-01D11-000

FUEL COCK ASSY NO.1
FILTER UNIT, FUEL

(11) 44348-28071-000

O RING,FUEL COCK
O RING

(12) 09128-06086-000

VIS
BOLT, UNIT

(13) 09168-06026-000

BAGUE DE JOINT 6.4X11.5X0.8
GASKET

	Onderdeelnummer	Produkt	Aantal
# 1	44300-01D30-000 44300-01D31-000 4430001D30000	COCK ASSY, FUEL NO.1 COCK ASSY, FUEL	113,59 €
# 1	44300-01D40-000 44300-01D40-000 4430001D40000	COCK ASSY FUEL N-1 COCK ASSY, FUEL	88,30 €
# 2	07120-06103-000 07120-0610B-000 0712006103000	BOLT	3,26 €
# 3	44443-01D30-000 44443-C01-D30J000 4444301D30000	HOSE, FUEL	13,59 €
# 3	44443-01D10X000 4444301D10X000 4444301D10X000	FUEL HOSE HOSE, FUEL	Niet beschikbaar	0,00 €
# 4	09401-11407-000 09401-11415-000 0940111407000	CLAMP, WATER HOSE CLIP	2,91 €
# 5	44442-01D20X000 44442-01D21-000 4444201D20X000	HOSE, FUEL ON HOSE, FUEL "RES"	22,80 €
# 5	44442-01D30-000 44442-C01-D30J000 4444201D30000	HOSE. FUEL RES HOSE, FUEL "RES"	15,31 €
# 6	44441-01D20-000 44441-01D21-000 4444101D20000	HOSE, FUEL RESERVE HOSE, FUEL "ON"	26,14 €
# 6	44441-01D30-000 44441-C01-D30J000 4444101D30000	HOSE. FUEL ON HOSE, FUEL "ON"	13,54 €
# 7	09401-10409-000 0940110409000 0940110409000	BRIDE DE TUYAU 10.5MM CLIP	3,08 €
# 8	09401-13417-000 0940113417000 0940113417000	BRIDE DE TUYAU CLIP	3,06 €
# 9	09401-10409-000 0940110409000 0940110409000	BRIDE DE TUYAU 10.5MM CLIP	3,08 €
# 10	44300-01D10-000 44300-01D11-000 4430001D10000	FUEL COCK ASSY NO.1 FILTER UNIT, FUEL	94,81 €
# 11	44348-28070-000 44348-28071-000 4434828070000	O RING, FUEL COCK O RING	3,92 €
# 12	09128-06086-000 0912806086000 0912806086000	VIS BOLT, UNIT	2,80 €
# 13	09168-06026-000 0916806026000 0916806026000	BAGUE DE JOINT 6.4X11.5X0.8 GASKET	4,04 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
