TERUGLOOPSTARTER

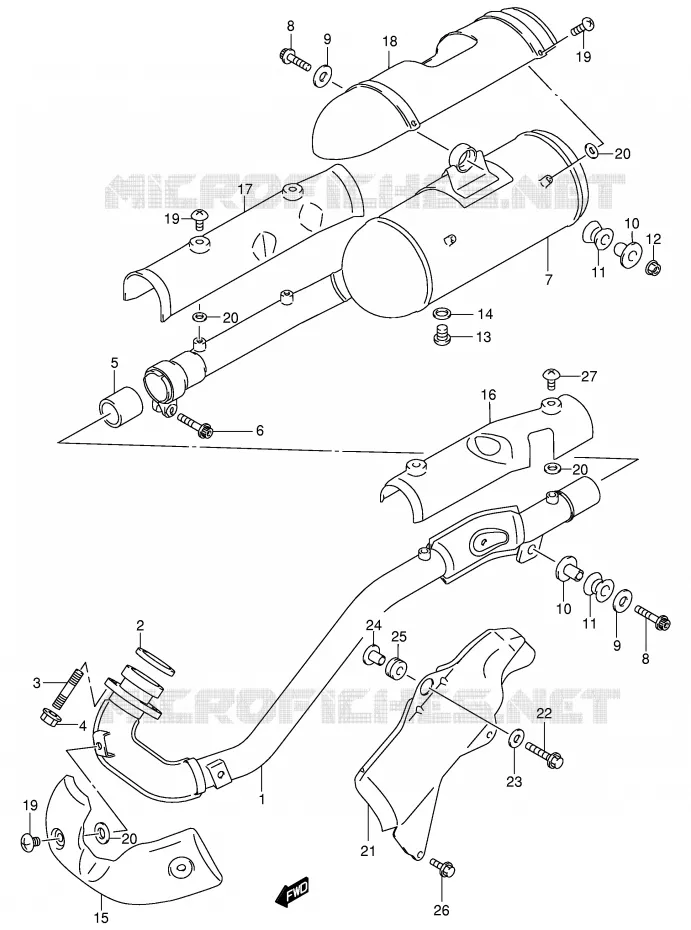

GELUIDDEMPER VOOR SUZUKI KINGQUAD 500 2000

OLIEPOMP

(1) 14150-09F50-000

PIPE, EXHAUST

(1) 14150-09F52-000

14150-09F52-000
PIPE, EXHAUST

(2) 14181-18C00-000

JOINT D'ECHAPPEMENT (NA)
GASKET

(3) 01421-0825A-000

BOLT,STUD
STUD BOLT

(4) 08319-3108A-000

NUT

(5) 14771-13E10-000

MUFFLER CONNECTOR
CONNECTOR, MUFFLER

(6) 07120-0840A-000

BOLT. LOWER
BOLT

(7) 14310-09F10-000

14310-09F10-000
BODY, MUFFLER

(7) 14310-09F60-000

BODY, MUFFLER

(8) 09106-08133-000

BOLT

(8) 09106-08133-000

BOLT

(9) 09160-08135-000

WASHER,8.5X28X1.6
WASHER

(9) 09160-08135-000

WASHER,8.5X28X1.6
WASHER

(10) 09180-08151-000

DOUILLE 8.6X12X17.5
SPACER

(10) 09180-08151-000

DOUILLE 8.6X12X17.5
SPACER

(11) 09320-12033-000

CUSHION

(11) 09320-12033-000

CUSHION

(12) 08319-3108A-000

NUT

(13) 09247-12103-000

BOUCHON DE VIDANGE
PLUG, DRAIN

(14) 09168-12002-000

BAGUE DE JOINT 12.1X16.2X3.7
GASKET

(15) 14180-09F50-000

COVER, EXHAUST PIPE FRONT

(16) 14190-09F50-000

14190-09F50-000
COVER, EXHAUST PIPE REAR

(17) 14790-09F10-000

COVER, MUFFLER

(18) 14880-09F00-000

COVER, MUFFLER REAR

(18) 14880-09F60-000

COVER, MUFFLER REAR

(19) 09139-06076-000

VIS 6X10MM
SCREW

(19) 09139-06076-000

VIS 6X10MM
SCREW

(19) 09139-06076-000

VIS 6X10MM
SCREW

(19) 09139-06076-000

VIS 6X10MM
SCREW

(19) 09139-06076-000

VIS 6X10MM
SCREW

(19) 09139-06076-000

VIS 6X10MM
SCREW

(20) 09168-06120-000

RONDELLE 5.8X13X1.4
GASKET

(20) 09168-06120-000

RONDELLE 5.8X13X1.4
GASKET

(20) 09168-06120-000

RONDELLE 5.8X13X1.4
GASKET

(20) 09168-06120-000

RONDELLE 5.8X13X1.4
GASKET

(20) 09168-06120-000

RONDELLE 5.8X13X1.4
GASKET

(20) 09168-06120-000

RONDELLE 5.8X13X1.4
GASKET

(20) 09168-06120-000

RONDELLE 5.8X13X1.4
GASKET

(20) 09168-06120-000

RONDELLE 5.8X13X1.4
GASKET

(21) 14780-09F50-000

GUARD, EXHAUST

(22) 01547-0625B-000

BOLT. FINAL GEAR CASE COVER
BOLT, UPPER

(23) 09160-06088-000

RONDELLE 6.5X20X1.6
WASHER, UPPER

(24) 09180-06319-000

DOUILLE/RONDELLE 6MM
SPACER, UPPER

(25) 09320-10015-000

SILENTBLOC
CUSHION, UPPER

(26) 01547-0612B-000

BOLT

(27) 09139-08020-000

SCREW

	Onderdeelnummer	Produkt	Aantal
# 1	14150-09F50-000 1415009F50000 1415009F50000	PIPE, EXHAUST	Niet beschikbaar	0,00 €
# 1	14150-09F52-000 1415009F52000 1415009F52000	14150-09F52-000 PIPE, EXHAUST	Niet beschikbaar	0,00 €
# 2	14181-18C00-000 1418118C00000 1418118C00000	JOINT D'ECHAPPEMENT (NA) GASKET	8,25 €
# 3	01421-08253-000 01421-0825A-000 0142108253000	BOLT, STUD STUD BOLT	2,66 €
# 4	08319-31083-000 08319-3108A-000 0831931083000	NUT	2,66 €
# 5	14771-13E00-000 14771-13E10-000 1477113E00000	MUFFLER CONNECTOR CONNECTOR, MUFFLER	20,65 €
# 6	07120-08403-000 07120-0840A-000 0712008403000	BOLT. LOWER BOLT	4,50 €
# 7	14310-09F10-000 1431009F10000 1431009F10000	14310-09F10-000 BODY, MUFFLER	Niet beschikbaar	0,00 €
# 7	14310-09F60-000 1431009F60000 1431009F60000	BODY, MUFFLER	Niet beschikbaar	0,00 €
# 8	09106-08133-000 0910608133000 0910608133000	BOLT	4,13 €
# 9	09160-08135-000 0916008135000 0916008135000	WASHER, 8.5X28X1.6 WASHER	2,73 €
# 10	09180-08151-000 0918008151000 0918008151000	DOUILLE 8.6X12X17.5 SPACER	5,86 €
# 11	09320-12033-000 0932012033000 0932012033000	CUSHION	28,97 €
# 12	08319-31083-000 08319-3108A-000 0831931083000	NUT	2,66 €
# 13	09247-12103-000 0924712103000 0924712103000	BOUCHON DE VIDANGE PLUG, DRAIN	3,13 €
# 14	09168-12002-000 0916812002000 0916812002000	BAGUE DE JOINT 12.1X16.2X3.7 GASKET	2,02 €
# 15	14180-09F50-000 1418009F50000 1418009F50000	COVER, EXHAUST PIPE FRONT	Niet beschikbaar	0,00 €
# 16	14190-09F50-000 1419009F50000 1419009F50000	14190-09F50-000 COVER, EXHAUST PIPE REAR	Niet beschikbaar	0,00 €
# 17	14790-09F10-000 1479009F10000 1479009F10000	COVER, MUFFLER	Niet beschikbaar	0,00 €
# 18	14880-09F00-000 1488009F00000 1488009F00000	COVER, MUFFLER REAR	Niet beschikbaar	0,00 €
# 18	14880-09F60-000 1488009F60000 1488009F60000	COVER, MUFFLER REAR	Niet beschikbaar	0,00 €
# 19	09139-06076-000 0913906076000 0913906076000	VIS 6X10MM SCREW	2,73 €
# 20	09168-06120-000 0916806120000 0916806120000	RONDELLE 5.8X13X1.4 GASKET	2,82 €
# 21	14780-09F50-000 1478009F50000 1478009F50000	GUARD, EXHAUST	Niet beschikbaar	0,00 €
# 22	01547-06253-000 01547-0625B-000 0154706253000	BOLT. FINAL GEAR CASE COVER BOLT, UPPER	2,73 €
# 23	09160-06088-000 0916006088000 0916006088000	RONDELLE 6.5X20X1.6 WASHER, UPPER	2,17 €
# 24	09180-06319-000 0918006319000 0918006319000	DOUILLE/RONDELLE 6MM SPACER, UPPER	3,82 €
# 25	09320-10015-000 0932010015000 0932010015000	SILENTBLOC CUSHION, UPPER	2,68 €
# 26	01547-06123-000 01547-0612B-000 0154706123000	BOLT	2,73 €
# 27	09139-08020-000 0913908020000 0913908020000	SCREW	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de GELUIDDEMPER van uw Suzuki van KINGQUAD. Laat het ons weten als u vragen heeft.
