Cilinderinhoud

Model

Jaar

Afwerking

Onderdelencatalogus

Onderdelendiagram

TRANSMISSION (2) (MODELE K3)

AANDRIJFAS VOOR SUZUKI KINGQUAD 500 2003

SCHAKELEN ASSY (MODELE K2) REFER TO FIG.23A(E-4) FOR MODEL K3

Item nummers

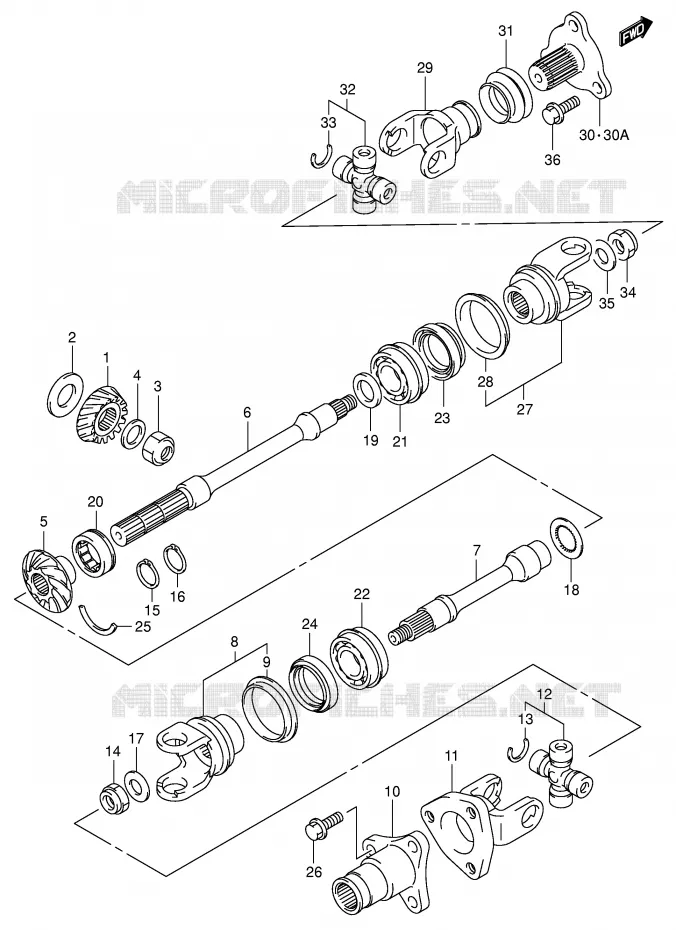

AANDRIJFAS Suzuki QUAD 500 KINGQUAD 2003 LT-A500FK3(E3/E28)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
19
19
19
19
19
19
19
19
19
19
20
21
22
23
24
25
26
27
28
29
30A
30
31
32
33
34
35
36
1
GEAR, SEC DRIVE BEVEL

24911-44D40-000   2491144D40000

2491144D40000

Stukprijs Incl. BTW

2
SHIM SET. SEC DRIVE BEVEL

24935-19810-000  

24935-03811-000
 2493519810000

Stukprijs Incl. BTW

3
NUT 20 MM
NUT, SEC DRIVE BEVEL GEAR

09140-20012-000   0914020012000

0914020012000

Stukprijs Incl. BTW

4
WASHER,22X32X1.0<br />WASHER, SEC DRIVE BEVEL GEAR
WASHER, 22X32X1.0
WASHER, SEC DRIVE BEVEL GEAR

09181-20223-000   0918120223000

0918120223000

Stukprijs Incl. BTW

5
GEAR, SEC DRIVEN BEVEL

24921-09F70-000   2492109F70000

2492109F70000

Stukprijs Incl. BTW

6
SHAFT, SEC DRIVEN FRONT

24961-09F70-000   2496109F70000

2496109F70000
Niet beschikbaar
7
SHAFT, SEC DRIVEN OUTPUT REAR

24970-09F52-000   2497009F52000

2497009F52000
Niet beschikbaar
8
YOKE, RR DRIVE OUTPUT

27130-03G10-000   2713003G10000

2713003G10000

Stukprijs Incl. BTW

9
..PLATE. OUTPUT YOKE
PLATE, OUTPUT

27592-38F00-000   2759238F00000

2759238F00000

Stukprijs Incl. BTW

10
SHAFT, PROPELLER RR
SHAFT, PROPELLER REAR

27150-38F00-000   2715038F00000

2715038F00000

Stukprijs Incl. BTW

11
YOKE, PROP SHAFT JOINT RR
YOKE, PROP SHAFT JOINT REAR

27161-03G00-000   2716103G00000

2716103G00000

Stukprijs Incl. BTW

12
27200-73813-000
JOINT SET, UNIVERSAL

27200-73813-000  

2720073813000
Niet beschikbaar
13
CIRCLIP
CIRCLIP, UNIVERSAL OUTPUT RR

09380-25005-000   0938025005000

0938025005000

Stukprijs Incl. BTW

14
ECROU 16MM
NUT, REAR DRIVE OUTPUT YOKE

09159-16003-000   0915916003000

0915916003000

Stukprijs Incl. BTW

15
CIRCLIP. OUTPUT SHAFT

08331-31246-000  

08331-3124A-000
 0833131246000

Stukprijs Incl. BTW

16
CIRCLIP. OUTPUT SHAFT

08331-31246-000  

08331-3124A-000
 0833131246000

Stukprijs Incl. BTW

17
WASHER
WASHER, REAR OUTPUT YOKE

09160-16026-000   0916016026000

0916016026000

Stukprijs Incl. BTW

18
RONDELLE
WASHER, SEC DRIVEN SHAFT

09167-24002-000   0916724002000

0916724002000

Stukprijs Incl. BTW

19
RONDELLE T=0.60
SHIM, SEC DRIVEN

09181-25051-000   0918125051000

0918125051000

Stukprijs Incl. BTW

19
RONDELLE T=0.65
SHIM, SEC DRIVEN

09181-25052-000   0918125052000

0918125052000

Stukprijs Incl. BTW

19
SHIM, T:0.7

09181-25053-000  

09181-25160-000
 0918125053000

Stukprijs Incl. BTW

19
SHIM
SHIM, SEC DRIVEN

09181-25054-000   0918125054000

0918125054000

Stukprijs Incl. BTW

19
SHIM.T:0.8

09181-25055-000  

09181-25162-000
 0918125055000

Stukprijs Incl. BTW

19
SHIM
SHIM, SEC DRIVEN

09181-25056-000   0918125056000

0918125056000

Stukprijs Incl. BTW

19
SHIM.T:0.9

09181-25057-000  

09181-25164-000
 0918125057000

Stukprijs Incl. BTW

19
SHIM
SHIM, SEC DRIVEN

09181-25058-000   0918125058000

0918125058000

Stukprijs Incl. BTW

19
WASHER, 5TH DRIVE GEAR

09181-25059-000  

09181-25167-000
 0918125059000

Stukprijs Incl. BTW

19
SHIM
SHIM, SEC DRIVEN

09181-25060-000   0918125060000

0918125060000

Stukprijs Incl. BTW

19
SHIM
SHIM, SEC DRIVEN

09181-25061-000   0918125061000

0918125061000

Stukprijs Incl. BTW

19
SHIM
SHIM, SEC DRIVEN

09181-25062-000   0918125062000

0918125062000

Stukprijs Incl. BTW

19
BRONZE
SHIM, SEC DRIVEN

09181-25063-000   0918125063000

0918125063000

Stukprijs Incl. BTW

20
BEARING. SEC DRIVEN GEAR
BRG, SEC DRIVEN GEAR M

09263-30050-000   0926330050000

0926330050000

Stukprijs Incl. BTW

21
BEARING, REAR OUTPUT SHAFT RR

09267-25006-000  

09267-25014-000
 0926725006000

Stukprijs Incl. BTW

22
BEARING, REAR OUTPUT SHAFT RR

09267-25006-000  

09267-25014-000
 0926725006000

Stukprijs Incl. BTW

23
OIL SEAL 34X52X14
OIL SEAL, DRIVEN SHAFT FRONT

09283-34008-000   0928334008000

0928334008000

Stukprijs Incl. BTW

24
OIL SEAL 34X52X14
OIL SEAL, DRIVEN SHAFT REAR

09283-34008-000   0928334008000

0928334008000

Stukprijs Incl. BTW

25
C RING
RING, SEC DRIVEN BEARING M

09390-50002-000   0939050002000

0939050002000

Stukprijs Incl. BTW

26
BOLT

01550-10203-000  

0155010203000
Niet beschikbaar
27
YOKE, RR DRIVE OUTPUT
YOKE, FRONT DRIVE OUTPUT

27130-03G00-000   2713003G00000

2713003G00000

Stukprijs Incl. BTW

28
..PLATE. OUTPUT YOKE
PLATE, OUTPUT

27592-38F00-000   2759238F00000

2759238F00000

Stukprijs Incl. BTW

29
CHAPE
YOKE, PROPELLER SHAFT JOINT

27140-03G00-000   2714003G00000

2714003G00000

Stukprijs Incl. BTW

30
SHAFT, PROPELLER

27151-03G00-000   2715103G00000

2715103G00000
Niet beschikbaar
30A
SHAFT, PROPELLER

27150-03G10-000   2715003G10000

2715003G10000
Niet beschikbaar
31
SOUFFLET
BOOT, PROPELLER SHAFT

27153-03G00-000   2715303G00000

2715303G00000

Stukprijs Incl. BTW

32
JOINT SET, UNIVERSAL

27200-19810-000  

27200-19811-000
 2720019810000

Stukprijs Incl. BTW

33
CIRCLIP

09380-20016-000   0938020016000

0938020016000

Stukprijs Incl. BTW

34
ECROU 16MM
NUT, FRONT DRIVE OUTPUT YOKE

09159-16003-000   0915916003000

0915916003000

Stukprijs Incl. BTW

35
WASHER
WASHER, FR DRIVE OUTPUT YOKE

09160-16026-000   0916016026000

0916016026000

Stukprijs Incl. BTW

36
BOULON
BOLT, PROPELLER SHAFT (10X20)

09103-10310-000   0910310310000

0910310310000

Stukprijs Incl. BTW

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de AANDRIJFAS van uw Suzuki van KINGQUAD. Laat het ons weten als u vragen heeft.

Originele onderdelen voor Suzuki 500 KINGQUAD 2003

KUIPDEEL/FRAME ELEKTRISCHE INFORMATIE MOTOR/TRANSMISSIE OPTIES VERING/REM/WIEL

Suzuki 500 KINGQUAD 2003

Selecteer uw Suzuki 2003 model

500 KINGQUAD 2003 LT-A500FK3(E3/E28)

Suzuki KINGQUAD

Cilinderinhoud: 500 cc
Jaar: 2003
Model code LT-A500FK3(E3 / E28)
