INDICATOREN (GSF600SY / SUY / SK1 / SK2 / SK3 / SK4 / SUK1 / SUK2 / SUK3 / SUK4)

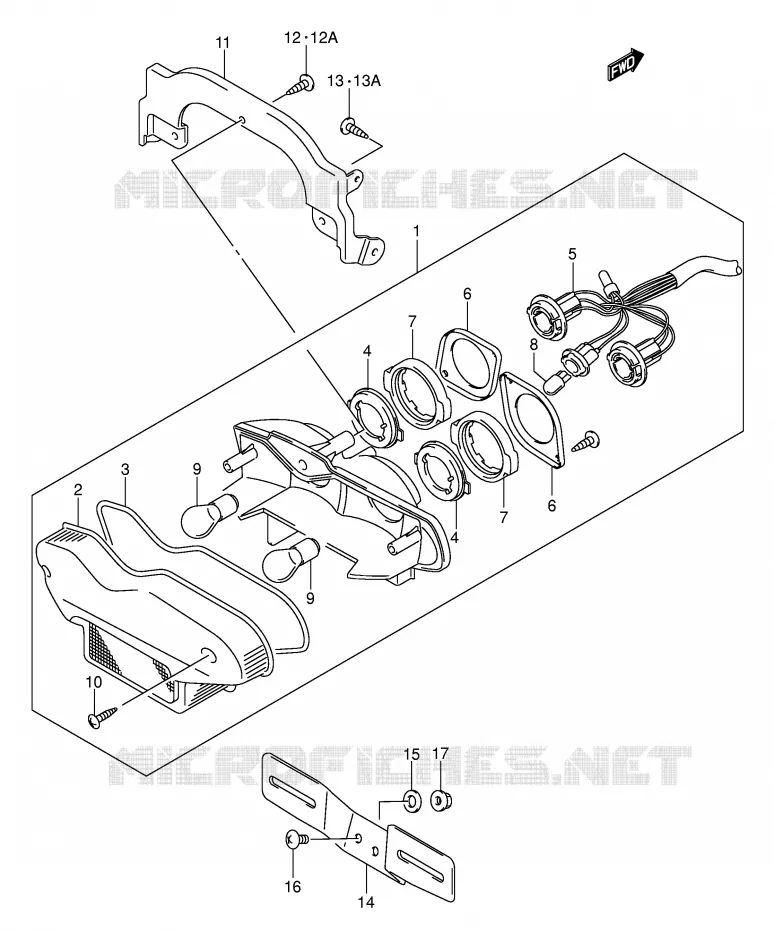

ACHTERLICHT VOOR SUZUKI BANDIT 600 2001

BEDRADING (GSF600Y / UY / K1 / K2 / UK1 / UK2) REFER TO FIG.33A(F-4) FOR GSF600K3/K4/UK3/UK4/ZK4

(1) 35710-31F01-000

LAMP ASSY,REAR COMB
LAMP ASSY, REAR COMBINATION

(10) 03211-04207-000

VIS 4X20
SCREW

(11) 35726-31F00-000

BRACKET,REAR COMB
BRACKET, REAR COMP

(12) 03541-0516A-000

SCREW
SCREW, REAR COMB

(12A) 09136-05058-000

SCREW, REAR COMB

(13) 03541-0516A-000

SCREW
SCREW, REAR BRACKET

(13A) 09136-05058-000

SCREW, REAR BRACKET

(2) 35712-31F00-000

RR COMB LAMP LENS
LENS

(3) 35713-21F00-000

GASKET

(4) 35716-48B21-000

PLAQUE SUPPORT PORTE-AMP.ARR.
PLATE, NO.1

(4) 35716-48B21-000

PLAQUE SUPPORT PORTE-AMP.ARR.
PLATE, NO.1

(5) 35718-24F00-000

SOCKET & CORD

(6) 35736-48B21-000

PLAQUE SUPPORT FEU ARRIERE
PLATE, NO.2

(6) 35736-48B21-000

PLAQUE SUPPORT FEU ARRIERE
PLATE, NO.2

(7) 35765-48B21-000

SUPPORT CAOUTCHOUC, PORTE AMP.
CUSHION

(7) 35765-48B21-000

SUPPORT CAOUTCHOUC, PORTE AMP.
CUSHION

(8) 09471-12216-000

BULB (12V,5W)

(9) 09471-12083-000

AMPOULE 12V21/5W BAY15D SPEC.
BULB (12V,21/5W)

(9) 09471-12083-000

AMPOULE 12V21/5W BAY15D SPEC.
BULB (12V,21/5W)

(14) 35927-44110-000

SUPPORT DE PLAQUE POLICE
BRACKET, LICENSE BRACKET

(15) 09160-06088-000

RONDELLE 6.5X20X1.6
WASHER

(16) 02142-0616A-000

SCREW

(17) 08319-31067-000

ECROU 6MM CHROMEE
NUT

	Onderdeelnummer	Produkt	Aantal
# 1	35710-31F00-000 35710-31F01-000 3571031F00000	LAMP ASSY, REAR COMB LAMP ASSY, REAR COMBINATION	185,48 €
# 2	35712-31F00-000 3571231F00000 3571231F00000	RR COMB LAMP LENS LENS	40,58 €
# 3	35713-21F00-000 3571321F00000 3571321F00000	GASKET	10,90 €
# 4	35716-48B21-000 3571648B21000 3571648B21000	PLAQUE SUPPORT PORTE-AMP.ARR. PLATE, NO.1	10,10 €
# 5	35718-24F00-000 3571824F00000 3571824F00000	SOCKET & CORD	74,97 €
# 6	35736-48B21-000 3573648B21000 3573648B21000	PLAQUE SUPPORT FEU ARRIERE PLATE, NO.2	12,97 €
# 7	35765-48B21-000 3576548B21000 3576548B21000	SUPPORT CAOUTCHOUC, PORTE AMP. CUSHION	9,81 €
# 8	09471-12081-000 09471-12216-000 0947112081000	BULB (12V, 5W)	5,39 €
# 9	09471-12083-000 0947112083000 0947112083000	AMPOULE 12V21/5W BAY15D SPEC. BULB (12V, 21/5W)	8,36 €
# 10	03211-04207-000 0321104207000 0321104207000	VIS 4X20 SCREW	1,42 €
# 11	35726-31F00-000 3572631F00000 3572631F00000	BRACKET, REAR COMB BRACKET, REAR COMP	19,24 €
# 12	03541-05163-000 03541-0516A-000 0354105163000	SCREW SCREW, REAR COMB	1,71 €
# 12A	09136-05058-000 0913605058000 0913605058000	SCREW, REAR COMB	Niet beschikbaar	0,00 €
# 13	03541-05163-000 03541-0516A-000 0354105163000	SCREW SCREW, REAR BRACKET	1,71 €
# 13A	09136-05058-000 0913605058000 0913605058000	SCREW, REAR BRACKET	Niet beschikbaar	0,00 €
# 14	35927-44110-000 3592744110000 3592744110000	SUPPORT DE PLAQUE POLICE BRACKET, LICENSE BRACKET	14,47 €
# 15	09160-06088-000 0916006088000 0916006088000	RONDELLE 6.5X20X1.6 WASHER	2,17 €
# 16	02142-06163-000 02142-0616A-000 0214206163000	SCREW	1,73 €
# 17	08316-10063-000 08319-31067-000 0831610063000	ECROU 6MM CHROMEE NUT	2,53 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ACHTERLICHT van uw Suzuki BANDIT 600 van BANDIT. Laat het ons weten als u vragen heeft.
