SNELHEIDSMETER (MODELE H / J / K)

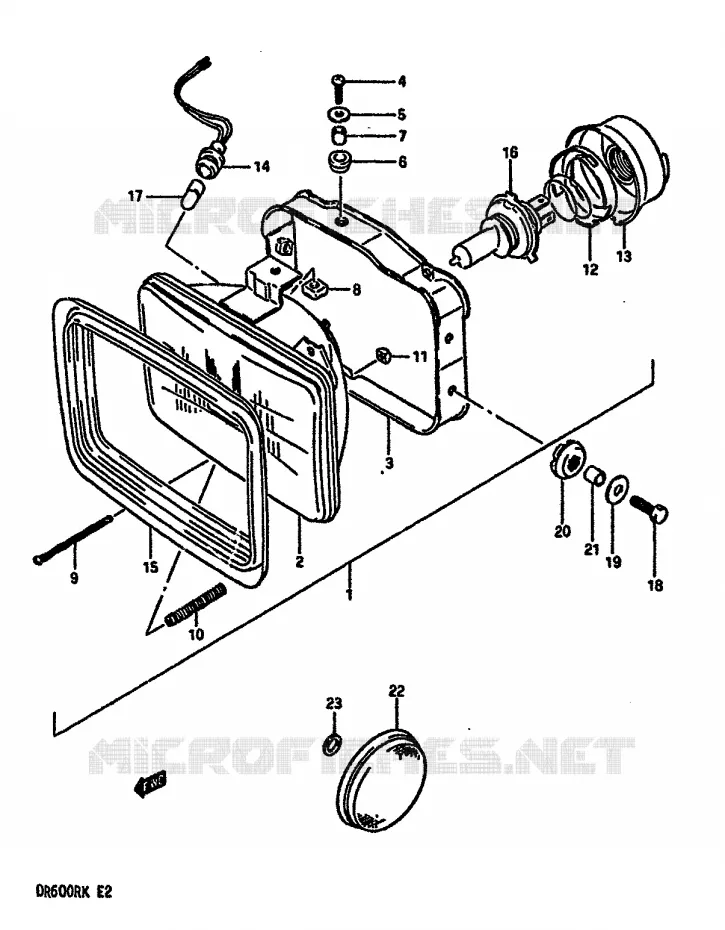

KOPLAMP VOOR SUZUKI DR 600 1987

INDICATOREN

(1) 35100-14A51-999

OPTIQUE DE PHARE COMPLET
HEADLAMP ASSY

(1) 35100-14A30-999

HEADLAMP ASSY

(1) 35100-14C00-999

HEADLAMP ASSY

(1) 35100-14C30-999

HEADLAMP ASSY

(2) 35121-14A51-000

OPTIQUE DE PHARE NU DR350-650R
UNIT

(2) 35121-14A30-000

.LAMP UNIT

(2) 35121-14C00-000

UNIT

(2) 35121-14C30-000

.UNIT

(3) 35141-14A00-000

LUNETTE DE PHARE INTERRIEUR
HOUSING

(4) 02112-75207-000

VIS 5X20MM
5 X 20 SCREW

(5) 09160-05045-000

WASHER,5.5X18X1.0
WASHER (5.5X18X1.2)

(6) 35139-45230-000

CAOUTCHOUC
CUSHION

(7) 35133-14A00-000

DOUILLE
SPACER

(8) 35135-45900-000

ECROU
NUT

(9) 35151-45900-000

SCREW,HEAD LAMP ADJUSTER
SCREW,ADJUSTING

(10) 35154-49200-000

RESSORT
SPRING

(11) 35135-45600-000

ECROU
NUT

(12) 35136-01A00-000

SUPPORT D'AMPOULE
HOLDER,BULB

(13) 35173-01440-000

COUVERCLE PORTE AMPOULE
COVER,SOCKET

(14) 36118-44B00-000

PORTE-AMPOULE TS125R/DR350-800
SOCKET

(15) 35129-14C00-000

LUNETTE DE PHARE AVANT
SHADE

(16) 09471-12060-000

--> 99212-00004
BULB (12V,60/55W,H4)

(17) 09471-12001-000

BULB 12V3W
BULB (12V,3.4W)

(18) 01500-06207-000

VIS 6X20MM
.BOLT, LEVER HOLDER

(19) 09160-06077-000

RONDELLE 6.5X20X1.2
WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE

(20) 09320-09018-000

SILENTBLOC
CUSHION

(21) 09180-06310-000

DOUILLE 6.5X10X10
SPACER,FENDER UPPER REAR (6.8X10X10)

(22) 35950-14A00-000

REFLECTEUR
REFLEX REFLECTOR,FR SIDE

(23) 08321-0105A-000

WASHER,LOCK
LOCK WASHER

	Onderdeelnummer	Produkt	Aantal
# 1	35100-14A00-999 3510014A00999	OPTIQUE DE PHARE COMPLET HEADLAMP ASSY	Niet beschikbaar	0,00 €
# 1	35100-14A30-999 3510014A30999 3510014A30999	HEADLAMP ASSY	Niet beschikbaar	0,00 €
# 1	35100-14C00-999 3510014C00999 3510014C00999	HEADLAMP ASSY	Niet beschikbaar	0,00 €
# 1	35100-14C30-999 3510014C30999 3510014C30999	HEADLAMP ASSY	Niet beschikbaar	0,00 €
# 2	35121-14A00-000 35121-14A51-000 3512114A00000	OPTIQUE DE PHARE NU DR350-650R UNIT	93,40 €
# 2	35121-14A30-000 3512114A30000 3512114A30000	.LAMP UNIT	Niet beschikbaar	0,00 €
# 2	35121-14C00-000 3512114C00000 3512114C00000	UNIT	Niet beschikbaar	0,00 €
# 2	35121-14C30-000 3512114C30000 3512114C30000	.UNIT	Niet beschikbaar	0,00 €
# 3	35141-14A00-000 3514114A00000 3514114A00000	LUNETTE DE PHARE INTERRIEUR HOUSING	25,40 €
# 4	02112-05208-000 02112-75207-000 0211205208000	VIS 5X20MM 5 X 20 SCREW	3,62 €
# 5	35138-45230-000 09160-05045-000 3513845230000	WASHER, 5.5X18X1.0 WASHER (5.5X18X1.2)	2,66 €
# 6	35139-45230-000 3513945230000 3513945230000	CAOUTCHOUC CUSHION	1,67 €
# 7	35133-14A00-000 3513314A00000 3513314A00000	DOUILLE SPACER	3,71 €
# 8	35135-45900-000 3513545900000 3513545900000	ECROU NUT	2,57 €
# 9	35151-49200-000 35151-45900-000 3515149200000	SCREW, HEAD LAMP ADJUSTER SCREW, ADJUSTING	5,71 €
# 10	35154-49200-000 3515449200000 3515449200000	RESSORT SPRING	5,08 €
# 11	35135-45600-000 3513545600000 3513545600000	ECROU NUT	3,94 €
# 12	35136-01A00-000 3513601A00000 3513601A00000	SUPPORT D'AMPOULE HOLDER, BULB	Niet beschikbaar	0,00 €
# 13	35173-01440-000 3517301440000 3517301440000	COUVERCLE PORTE AMPOULE COVER, SOCKET	10,84 €
# 14	36118-45900-000 3611845900000	PORTE-AMPOULE TS125R/DR350-800 SOCKET	Niet beschikbaar	0,00 €
# 15	35129-14C00-000 3512914C00000 3512914C00000	LUNETTE DE PHARE AVANT SHADE	Niet beschikbaar	0,00 €
# 16	09471-12060-000 0947112060000 0947112060000	--> 99212-00004 BULB (12V, 60/55W, H4)	4,46 €
# 17	09471-12001-000 09471-12001-000 0947112001000	BULB 12V3W BULB (12V, 3.4W)	3,57 €
# 18	01107-06207-000 01500-06207-000 0110706207000	VIS 6X20MM .BOLT, LEVER HOLDER	2,22 €
# 19	09160-06027-000 09160-06077-000 0916006027000	RONDELLE 6.5X20X1.2 WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE	2,60 €
# 20	09320-09018-000 0932009018000 0932009018000	SILENTBLOC CUSHION	2,29 €
# 21	09180-06030-000 09180-06310-000 0918006030000	DOUILLE 6.5X10X10 SPACER, FENDER UPPER REAR (6.8X10X10)	2,62 €
# 22	35950-14A00-000 3595014A00000 3595014A00000	REFLECTEUR REFLEX REFLECTOR, FR SIDE	15,04 €
# 23	08321-21057-000 08321-0105A-000 0832121057000	WASHER, LOCK LOCK WASHER	2,42 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de KOPLAMP van uw Suzuki DR 600 R REDUCED POWER van DR. Laat het ons weten als u vragen heeft.
