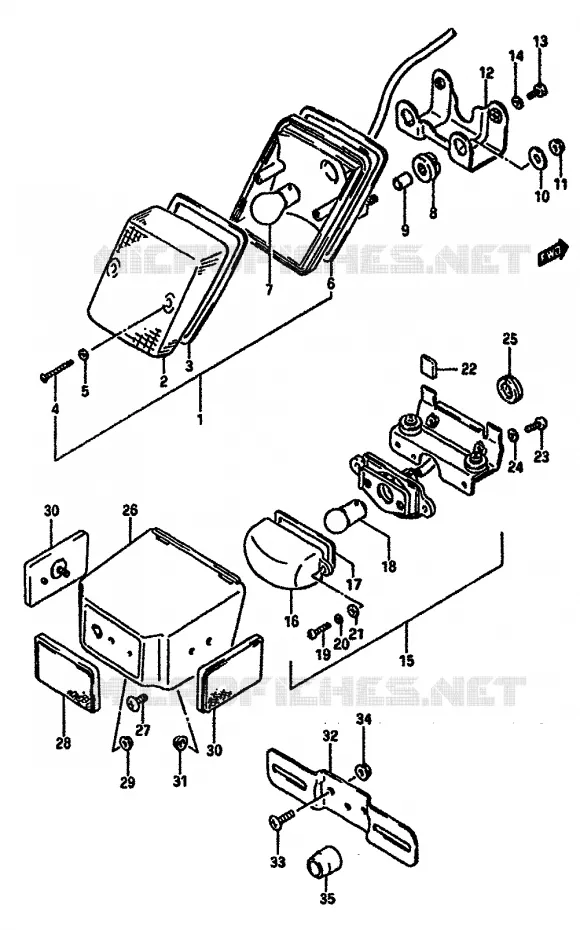

ACHTERLICHT VOOR SUZUKI DR 600 1989

BEDRADING

(1) 35710-14A00-999

LAMP ASSY,REAR COMBINATION

(2) 35712-14A00-000

VERRE FEU ARR. DR600/650/R750R
LENS

(3) 35713-31D00-000

JOINT VERRE FEU ARRIERE
.GASKET

(4) 03211-0425B-000

.SCREW

(5) 35627-43010-000

JOINT DE VIS
GASKET

(6) 35733-14A00-000

GASKET

(7) 09471-12084-000

AMPOULE 12V23/8W BAY15D SPEC.
BULB (12V,23/8W)

(8) 09320-09018-000

SILENTBLOC
CUSHION

(9) 09180-06310-000

DOUILLE 6.5X10X10
SPACER,FENDER UPPER REAR (6.8X10X10)

(10) 09160-06077-000

RONDELLE 6.5X20X1.2
WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE

(11) 08310-0006B-000

.NUT

(12) 35726-14A00-000

SUPPORT DE FEU ARRIERE
BRACKET,TAIL LAMP

(13) 01500-0612A-000

BOLT
BOLT, FENDER REAR

(14) 08321-0106A-000

LOCK WASHER
.WASHERLOCK6.1X12X1.2

(15) 35910-14A00-000

LAMP ASSY,LICENSE

(16) 35912-00A10-000

LENS,LICENSE LAMP
LENS

(17) 35913-04A00-000

GASKET

(18) 09471-12037-000

09471-12037-000
.BULB (12V, 8W)

(19) 02112-0416A-000

SCREW

(20) 08321-0104A-000

WASHER,LOCK
..LOCK WASHER

(21) 08322-01047-000

..WASHER

(22) 35936-14A00-000

CAP

(23) 02112-0620A-000

SCREW. REAR COMB
SCREW 6X20

(24) 08321-0106A-000

LOCK WASHER
.WASHERLOCK6.1X12X1.2

(25) 09308-07013-000

GROMMET

(26) 35917-14A00-000

CARTER DE FEU PLAQUE POLICE
COVER,LICENSE LAMP

(26) 35917-14A30-000

COVER,LICENSE LAMP

(27) 02142-0516B-000

SCREW
SCREW, COWL PANEL

(28) 35970-49330-000

REFLEXREFLECTOR
REFLEX REFLECTOR,REAR

(29) 08316-2005A-000

NUT
NUT REFER TO FIG.26A(E-9) FOR MODE

(30) 35950-14A50-000

REFLEX REFLECTOR,REAR SIDE

(31) 08316-2005A-000

NUT
NUT REFER TO FIG.26A(E-9) FOR MODE

(32) 35927-14A00-000

LICENSE PLATE BRACK
BRACKET,LICENSE PLATE

(33) 02142-0616A-000

SCREW
SCREW, CENTER COVER & FENDER

(34) 08319-31067-000

ECROU 6MM CHROMEE
NUT, CENTER

(35) 09320-08035-000

CUSHION

	Onderdeelnummer	Produkt	Aantal
# 1	35710-14A00-999 3571014A00999 3571014A00999	LAMP ASSY, REAR COMBINATION	Niet beschikbaar	0,00 €
# 2	35712-14A00-000 3571214A00000 3571214A00000	VERRE FEU ARR. DR600/650/R750R LENS	Niet beschikbaar	0,00 €
# 3	35713-14A00-000 35713-31D00-000 3571314A00000	JOINT VERRE FEU ARRIERE .GASKET	6,05 €
# 4	03211-04258-000 03211-0425B-000 0321104258000	.SCREW	2,66 €
# 5	35627-43010-000 3562743010000 3562743010000	JOINT DE VIS GASKET	2,26 €
# 6	35733-14A00-000 3573314A00000 3573314A00000	GASKET	Niet beschikbaar	0,00 €
# 7	09471-12084-000 0947112084000 0947112084000	AMPOULE 12V23/8W BAY15D SPEC. BULB (12V, 23/8W)	Niet beschikbaar	0,00 €
# 8	09320-09018-000 0932009018000 0932009018000	SILENTBLOC CUSHION	2,29 €
# 9	09180-06030-000 09180-06310-000 0918006030000	DOUILLE 6.5X10X10 SPACER, FENDER UPPER REAR (6.8X10X10)	2,62 €
# 10	09160-06027-000 09160-06077-000 0916006027000	RONDELLE 6.5X20X1.2 WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE	2,60 €
# 11	08310-11066-000 0831011066000	.NUT	Niet beschikbaar	0,00 €
# 12	35726-14A00-000 3572614A00000 3572614A00000	SUPPORT DE FEU ARRIERE BRACKET, TAIL LAMP	Niet beschikbaar	0,00 €
# 13	01107-06126-000 01500-0612A-000 0110706126000	BOLT BOLT, FENDER REAR	2,31 €
# 14	08321-21066-000 08321-0106A-000 0832121066000	LOCK WASHER .WASHERLOCK6.1X12X1.2	1,74 €
# 15	35910-14A00-000 3591014A00000 3591014A00000	LAMP ASSY, LICENSE	Niet beschikbaar	0,00 €
# 16	35912-00A10-000 3591200A10000 3591200A10000	LENS, LICENSE LAMP LENS	Niet beschikbaar	0,00 €
# 17	35913-04A00-000 3591304A00000 3591304A00000	GASKET	Niet beschikbaar	0,00 €
# 18	09471-12037-000 0947112037000 0947112037000	09471-12037-000 .BULB (12V, 8W)	Niet beschikbaar	0,00 €
# 19	02112-04167-000 02112-0416A-000 0211204167000	SCREW	1,62 €
# 20	08321-21047-000 08321-0104A-000 0832121047000	WASHER, LOCK ..LOCK WASHER	2,42 €
# 21	08322-21047-000 08322-01047-000 0832221047000	..WASHER	2,46 €
# 22	35936-14A00-000 3593614A00000 3593614A00000	CAP	Niet beschikbaar	0,00 €
# 23	02112-06206-000 02112-0620A-000 0211206206000	SCREW. REAR COMB SCREW 6X20	2,04 €
# 24	08321-21066-000 08321-0106A-000 0832121066000	LOCK WASHER .WASHERLOCK6.1X12X1.2	1,74 €
# 25	09308-07011-000 0930807011000	GROMMET	Niet beschikbaar	0,00 €
# 26	35917-14A00-000 3591714A00000 3591714A00000	CARTER DE FEU PLAQUE POLICE COVER, LICENSE LAMP	Niet beschikbaar	0,00 €
# 26	35917-14A30-000 3591714A30000 3591714A30000	COVER, LICENSE LAMP	Niet beschikbaar	0,00 €
# 27	02142-05164-000 02142-0516B-000 0214205164000	SCREW SCREW, COWL PANEL	2,42 €
# 28	35970-17300-000 3597017300000	REFLEXREFLECTOR REFLEX REFLECTOR, REAR	Niet beschikbaar	0,00 €
# 29	08316-26055-000 0831626055000	NUT NUT REFER TO FIG.26A(E-9) FOR MODE	Niet beschikbaar	0,00 €
# 30	35950-14A50-000 3595014A50000 3595014A50000	REFLEX REFLECTOR, REAR SIDE	Niet beschikbaar	0,00 €
# 31	08316-26055-000 0831626055000	NUT NUT REFER TO FIG.26A(E-9) FOR MODE	Niet beschikbaar	0,00 €
# 32	35927-14A00-000 3592714A00000 3592714A00000	LICENSE PLATE BRACK BRACKET, LICENSE PLATE	Niet beschikbaar	0,00 €
# 33	02142-06164-000 02142-0616A-000 0214206164000	SCREW SCREW, CENTER COVER & FENDER	1,73 €
# 34	08316-16066-000 08319-31067-000 0831616066000	ECROU 6MM CHROMEE NUT, CENTER	2,53 €
# 35	09320-08035-000 0932008035000 0932008035000	CUSHION	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ACHTERLICHT van uw Suzuki DR 600 R REDUCED POWER van DR. Laat het ons weten als u vragen heeft.
