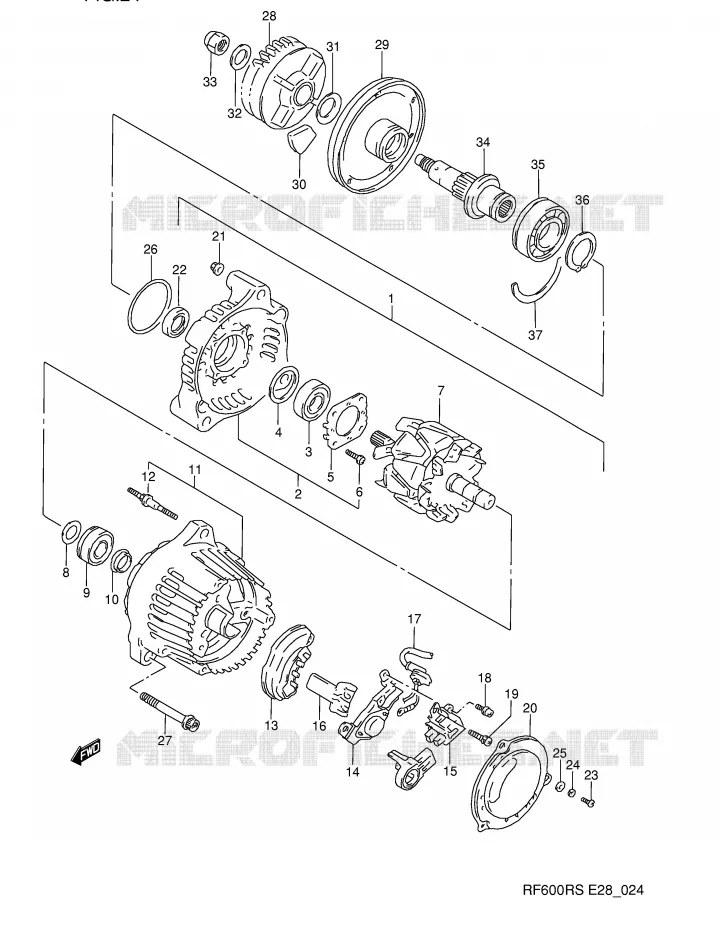

ALTERNATOR (MODELE P / R) VOOR SUZUKI RF 600 1993

ALTERNATOR (MODELE S)

(1) 31400-17E02-000

ALTERNATOR
ALTERNATOR ASSY

(2) 31580-17E00-000

COUVERCLE DE ROTOR RF-MOD/R-/W
FRAME, DRIVE END

(3) 31612-06B00-000

ROULEMENT DE ROTOR
BEARING

(4) 31613-48B00-000

COUVERCLE DE ROULEMENT
COVER, BEARING

(5) 31585-85251-000

TOLE D'ARRET DE ROULEMENT
RETAINER, BEARING

(6) 31586-17E00-000

SCREW, BEARING RETAINER

(7) 31710-17E02-000

ROTOR D'ALTERNATEUR RF/R-MOD.
ROTOR ASSY

(8) 31613-82610-000

RONDELLE (1)
COVER (1)

(9) 31612-48B00-000

ROULEMENT A BILLE DE ROTOR
BEARING

(10) 31613-27A10-000

BAGUE
COVER (2)

(11) 31611-17E00-000

CARTER D'ALTERNATEUR
FRAME, END

(12) 31587-85250-000

STUD BOLT

(13) 31621-27A00-000

SUPPORT DE REDRESSEUR
HOLDER, RECTIFIER

(14) 32500-27A00-000

REGULATEUR VOLTAGE
REGULATOR

(15) 31656-48B00-000

SUPPORT DE CARBON
HOLDER, BRUSH

(16) 31687-17E00-000

CACHE DU REGULATEUR
COVER, RECTIFIER

(17) 31480-17E00-000

CABLE D'ALTERNATEUR RF-MOD/R-W
LEAD WIRE

(18) 02112-0406B-000

SCREW

(19) 31688-27A00-000

SCREW
SCREW (5X17)

(20) 31614-17E00-000

COUVERCLE SUR REGULATEUR
COVER

(21) 08310-0005B-000

NUT

(22) 31780-27X50-000

JEU DE SIMMER, ALTERNATEUR
.OIL SEAL SET

(23) 02112-0508A-000

SCREW

(24) 08321-0105A-000

WASHER,LOCK
.LOCK WASHER, HOLDER

(25) 08322-0105B-000

WASHER
.WASHER, UPPER

(26) 31156-17E00-000

JOINT TORIQUE
O RING

(27) 07120-0865B-000

BOLT

(28) 22730-21E00-000

PIGNON ENTRAINEM.ALTERNAT.30D.
GEAR, GENERATOR DRIVEN (NT:30)

(29) 22734-21E01-000

HOUSING,GENERATOR DAMPER
HOUSING, DAMPER

(30) 21231-17E10-000

CAOUTCHOUC AMORTISSEUR (8)
DAMPER

(31) 09164-18006-000

WASHER
WAVE WASHER

(32) 08211-12243-000

WASHER.GENERATOR DRIVEN GEAR
WASHER

(33) 09159-12010-000

ECROU
NUT

(34) 22732-21E00-000

ARBRE ENTRAINEM., ALTERNATEUR
SHAFT, GENERATOR DRIVE

(35) 09262-25110-000

ROULEMENT A BILLE 25X52X15
BEARING

(36) 08331-31259-000

CIRCLIP
NUT

(37) 09390-52003-000

RONDELLE DEMI
C RING

	Onderdeelnummer	Produkt	Aantal
# 1	31400-17E02-000 3140017E02000 3140017E02000	ALTERNATOR ALTERNATOR ASSY	1 067,55 €
# 2	31580-17E00-000 3158017E00000 3158017E00000	COUVERCLE DE ROTOR RF-MOD/R-/W FRAME, DRIVE END	198,74 €
# 3	31612-06B00-000 3161206B00000 3161206B00000	ROULEMENT DE ROTOR BEARING	38,84 €
# 4	31613-48B00-000 3161348B00000 3161348B00000	COUVERCLE DE ROULEMENT COVER, BEARING	6,85 €
# 5	31585-85251-000 3158585251000 3158585251000	TOLE D'ARRET DE ROULEMENT RETAINER, BEARING	13,53 €
# 6	31586-17E00-000 3158617E00000 3158617E00000	SCREW, BEARING RETAINER	2,61 €
# 7	31710-17E02-000 3171017E02000 3171017E02000	ROTOR D'ALTERNATEUR RF/R-MOD. ROTOR ASSY	356,13 €
# 8	31613-82610-000 3161382610000 3161382610000	RONDELLE (1) COVER (1)	6,50 €
# 9	31612-48B00-000 3161248B00000 3161248B00000	ROULEMENT A BILLE DE ROTOR BEARING	42,79 €
# 10	31613-27A10-000 3161327A10000 3161327A10000	BAGUE COVER (2)	6,85 €
# 11	31611-17E00-000 3161117E00000 3161117E00000	CARTER D'ALTERNATEUR FRAME, END	207,50 €
# 12	31587-85250-000 3158785250000 3158785250000	STUD BOLT	Niet beschikbaar	0,00 €
# 13	31621-27A00-000 3162127A00000 3162127A00000	SUPPORT DE REDRESSEUR HOLDER, RECTIFIER	Niet beschikbaar	0,00 €
# 14	32500-27A00-000 3250027A00000 3250027A00000	REGULATEUR VOLTAGE REGULATOR	352,85 €
# 15	31656-48B00-000 3165648B00000 3165648B00000	SUPPORT DE CARBON HOLDER, BRUSH	Niet beschikbaar	0,00 €
# 16	31687-17E00-000 3168717E00000 3168717E00000	CACHE DU REGULATEUR COVER, RECTIFIER	8,50 €
# 17	31480-17E00-000 3148017E00000 3148017E00000	CABLE D'ALTERNATEUR RF-MOD/R-W LEAD WIRE	Niet beschikbaar	0,00 €
# 18	02112-04063-000 02112-0406B-000 0211204063000	SCREW	2,09 €
# 19	31688-27A00-000 3168827A00000 3168827A00000	SCREW SCREW (5X17)	Niet beschikbaar	0,00 €
# 20	31614-17E00-000 3161417E00000 3161417E00000	COUVERCLE SUR REGULATEUR COVER	35,20 €
# 21	08310-00053-000 08310-0005B-000 0831000053000	NUT	3,13 €
# 22	31780-48B00-000 31780-27X50-000 3178048B00000	JEU DE SIMMER, ALTERNATEUR .OIL SEAL SET	54,00 €
# 23	02112-05085-000 02112-0508A-000 0211205085000	SCREW	2,00 €
# 24	08321-21055-000 08321-0105A-000 0832121055000	WASHER, LOCK .LOCK WASHER, HOLDER	2,42 €
# 25	08322-21055-000 08322-0105B-000 0832221055000	WASHER .WASHER, UPPER	3,06 €
# 26	31156-17E00-000 3115617E00000 3115617E00000	JOINT TORIQUE O RING	8,47 €
# 27	07120-08653-000 07120-0865B-000 0712008653000	BOLT	4,55 €
# 28	22730-21E00-000 2273021E00000 2273021E00000	PIGNON ENTRAINEM.ALTERNAT.30D. GEAR, GENERATOR DRIVEN (NT:30)	Niet beschikbaar	0,00 €
# 29	22734-21E00-000 2273421E00000	HOUSING, GENERATOR DAMPER HOUSING, DAMPER	Niet beschikbaar	0,00 €
# 30	21231-17E00-000 21231-17E10-000 2123117E00000	CAOUTCHOUC AMORTISSEUR (8) DAMPER	13,89 €
# 31	09164-18006-000 0916418006000 0916418006000	WASHER WAVE WASHER	3,84 €
# 32	08211-12243-000 0821112243000 0821112243000	WASHER.GENERATOR DRIVEN GEAR WASHER	3,26 €
# 33	09159-12010-000 0915912010000 0915912010000	ECROU NUT	Niet beschikbaar	0,00 €
# 34	22732-21E00-000 2273221E00000 2273221E00000	ARBRE ENTRAINEM., ALTERNATEUR SHAFT, GENERATOR DRIVE	Niet beschikbaar	0,00 €
# 35	09262-25110-000 0926225110000 0926225110000	ROULEMENT A BILLE 25X52X15 BEARING	Niet beschikbaar	0,00 €
# 36	08331-31256-000 08331-31259-000 0833131256000	CIRCLIP NUT	2,31 €
# 37	09390-52003-000 0939052003000 0939052003000	RONDELLE DEMI C RING	2,46 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ALTERNATOR (MODELE P/R) van uw Suzuki van RF. Laat het ons weten als u vragen heeft.
