CARBURATOR (DR650RSEUR / RSEUS E22) REFER TO FIG.11C(C-8) FOR MODEL T

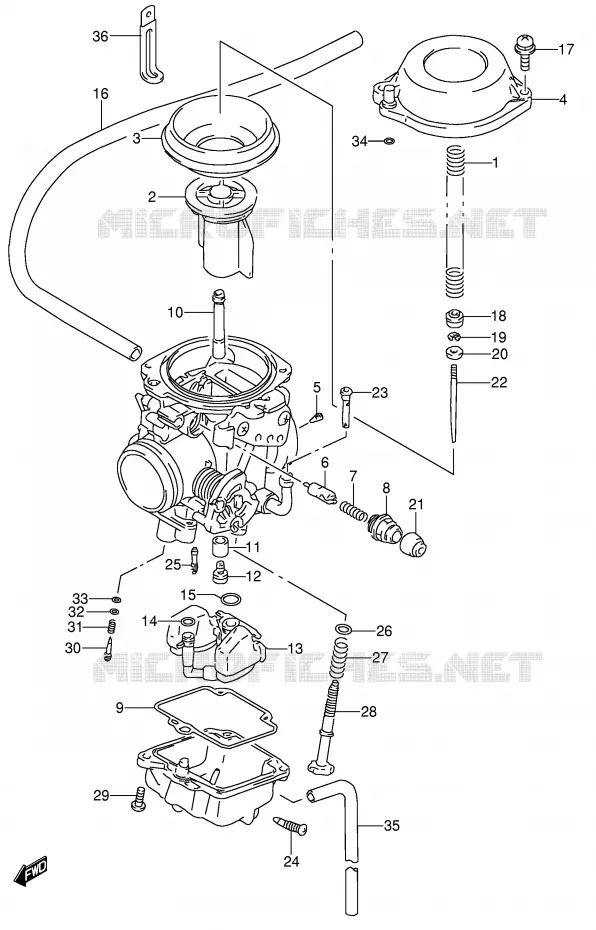

CARBURATOR (MODELE T) VOOR SUZUKI DR 650 1994

LUCHTFILTER

(1) 13417-17D00-000

RESSORT DE BOISSEAU
SPRING

(2) 13501-12D00-000

BOISSEAU DE GAZ SLINGSHOT
VALVE, PISTON

(2) 13501-13D00-000

VALVE, PISTON

(3) 13507-07D02-000

DIAPHRAGM

(4) 13502-12D00-000

COUVERCLE DE CARBURATEUR DR650
COVER, DIAPHRAGM

(4) 13502-12D10-000

COUVERCLE DE CARBURATEUR DR650
COVER, DIAPHRAGM

(5) 09493-28006-000

.JET, PILOT AIR (1.4)

(5) 09493-26004-000

GICLEUR D'AIR (1.3)
JET, PILOT AIR (1.3)

(6) 13411-12D00-000

PLUNGER

(7) 13417-22010-000

RESSORT
SPRING

(8) 13418-43410-000

CAPUCHON
HOLDER, GUIDE

(9) 13258-44B00-000

JOINT CARTER FLOTTEUR
GASKET, FLOAT CHAMBER

(10) 09494-00749-000

JET, NEEDLE (X-9)

(11) 13331-07D00-000

JOINT
RING

(12) 09491-28010-000

GICLEUR 3 140
JET, MAIN (140)

(13) 13250-13D00-000

FLOAT/NEEDLE VALVE ASSY

(14) 13374-46710-000

JOINT TORIQUE
O RING

(15) 13374-35C00-000

O RING,NEEDLE VALVE SEAT
..O RING

(16) 09355-65001-600

HOSE (6.5X11.5X600)

(17) 02112-75163-000

VIS 5X16MM NOIR, AVEC RONDELLE
SCREW

(18) 13331-12D00-000

BAGUE
RING

(19) 13394-31210-000

CLIPS D'AIGUILLE
E RING

(20) 13387-07D00-000

BAGUE
RING

(21) 13681-04011-000

CAP,CARBURETOR
CAP

(22) 13383-12D20-000

AIGUILLE DE GICLEUR (6H13-3)
NEEDLE, JET (6H13-3)

(22) 13383-13D10-000

NEEDLE, JET (6H20-3)

(23) 13236-12C00-000

FILTRE
FILTER

(24) 13247-02340-000

PLUG,DRAIN
SCREW, DRAIN

(25) 09492-50022-000

JET, PILOT (50)

(26) 13427-38300-000

RONDELLE
WASHER

(27) 13271-24D00-000

RESSORT
SPRING

(28) 13267-13D01-000

VIS
ADJUSTER

(29) 13601-05148-XC0

SCREW 5X14

(30) 13269-37110-000

SCREW,PILOT
SCREW, PILOT (1 7/8)

(31) 13268-47070-000

RESSORT
SPRING

(32) 13291-29900-000

RONDELLE
WASHER

(33) 13295-29901-000

O RING,PILOT AIR SCREW
O RING

(34) 13278-02340-000

JOINT TORIQUE
O RING

(35) 09355-30001-600

HOSE,(7.4X3.2X135)
.HOSE, OVER FLOW (3.1X6.8X600)

(36) 09404-06039-000

CLAMP

99x

(99x) 13200-13D70-000

CARBURATEUR COMPL. DR650RSEN,P
CARBURETOR ASSY

(99x) 13200-13DC0-000

CARBURETOR ASSY

(99x) 13200-13DD0-000

CARBURETOR ASSY

(99x) 13200-13DE0-000

CARBURETOR
CARBURETOR ASSY

(99x) 13200-13DF0-000

CARBURETOR ASSY

	Onderdeelnummer	Produkt	Aantal
# 1	13417-17D00-000 1341717D00000 1341717D00000	RESSORT DE BOISSEAU SPRING	7,59 €
# 2	13501-12D00-000 1350112D00000 1350112D00000	BOISSEAU DE GAZ SLINGSHOT VALVE, PISTON	Niet beschikbaar	0,00 €
# 2	13501-13D00-000 1350113D00000 1350113D00000	VALVE, PISTON	Niet beschikbaar	0,00 €
# 3	13507-07D01-000 13507-07D02-000 1350707D01000	DIAPHRAGM	30,77 €
# 4	13502-12D00-000 1350212D00000 1350212D00000	COUVERCLE DE CARBURATEUR DR650 COVER, DIAPHRAGM	Niet beschikbaar	0,00 €
# 4	13502-12D10-000 1350212D10000 1350212D10000	COUVERCLE DE CARBURATEUR DR650 COVER, DIAPHRAGM	Niet beschikbaar	0,00 €
# 5	09493-26004-000 0949326004000 0949326004000	GICLEUR D'AIR (1.3) JET, PILOT AIR (1.3)	14,73 €
# 5	09493-28007-000 09493-28006-000 0949328007000	.JET, PILOT AIR (1.4)	16,26 €
# 6	13411-12D00-000 1341112D00000 1341112D00000	PLUNGER	20,30 €
# 7	13417-22010-000 1341722010000 1341722010000	RESSORT SPRING	5,30 €
# 8	13418-43410-000 1341843410000 1341843410000	CAPUCHON HOLDER, GUIDE	7,52 €
# 9	13258-44B00-000 1325844B00000 1325844B00000	JOINT CARTER FLOTTEUR GASKET, FLOAT CHAMBER	10,14 €
# 10	09494-00749-000 0949400749000 0949400749000	JET, NEEDLE (X-9)	Niet beschikbaar	0,00 €
# 11	13331-07D00-000 1333107D00000 1333107D00000	JOINT RING	8,45 €
# 12	09491-28010-000 0949128010000 0949128010000	GICLEUR 3 140 JET, MAIN (140)	8,76 €
# 13	13250-13D00-000 1325013D00000 1325013D00000	FLOAT/NEEDLE VALVE ASSY	120,30 €
# 14	13374-46710-000 1337446710000 1337446710000	JOINT TORIQUE O RING	4,97 €
# 15	13374-44080-000 13374-35C00-000 1337444080000	O RING, NEEDLE VALVE SEAT ..O RING	6,39 €
# 16	09354-65113-600 09355-65001-600 0935465113600	HOSE (6.5X11.5X600)	16,59 €
# 17	02112-75163-000 0211275163000 0211275163000	VIS 5X16MM NOIR, AVEC RONDELLE SCREW	Niet beschikbaar	0,00 €
# 18	13331-12D00-000 1333112D00000 1333112D00000	BAGUE RING	8,45 €
# 19	13394-31210-000 1339431210000 1339431210000	CLIPS D'AIGUILLE E RING	7,03 €
# 20	13387-07D00-000 1338707D00000 1338707D00000	BAGUE RING	8,28 €
# 21	13681-04010-000 13681-04011-000 1368104010000	CAP, CARBURETOR CAP	7,25 €
# 22	13383-12D20-000 1338312D20000 1338312D20000	AIGUILLE DE GICLEUR (6H13-3) NEEDLE, JET (6H13-3)	Niet beschikbaar	0,00 €
# 22	13383-13D10-000 1338313D10000 1338313D10000	NEEDLE, JET (6H20-3)	Niet beschikbaar	0,00 €
# 23	13236-12C00-000 1323612C00000 1323612C00000	FILTRE FILTER	11,29 €
# 24	13247-13A00-000 13247-02340-000 1324713A00000	PLUG, DRAIN SCREW, DRAIN	6,88 €
# 25	09492-50022-000 0949250022000 0949250022000	JET, PILOT (50)	Niet beschikbaar	0,00 €
# 26	13427-38300-000 1342738300000 1342738300000	RONDELLE WASHER	2,49 €
# 27	13271-24D00-000 1327124D00000 1327124D00000	RESSORT SPRING	6,50 €
# 28	13267-13D01-000 1326713D01000 1326713D01000	VIS ADJUSTER	19,83 €
# 29	13601-05148-000 13601-05148-XC0 1360105148000	SCREW 5X14	4,66 €
# 30	13269-37110-000 1326937110000 1326937110000	SCREW, PILOT SCREW, PILOT (1 7/8)	13,62 €
# 31	13268-47070-000 1326847070000 1326847070000	RESSORT SPRING	6,41 €
# 32	13291-29900-000 1329129900000 1329129900000	RONDELLE WASHER	2,33 €
# 33	13295-29900-000 13295-29901-000 1329529900000	O RING, PILOT AIR SCREW O RING	5,95 €
# 34	13278-02340-000 1327802340000 1327802340000	JOINT TORIQUE O RING	3,33 €
# 35	09354-31684-600 09355-30001-600 0935431684600	HOSE, (7.4X3.2X135) .HOSE, OVER FLOW (3.1X6.8X600)	11,40 €
# 36	09404-06429-000 09404-06039-000 0940406429000	CLAMP	2,86 €
# 99x	13200-13D70-000 1320013D70000 1320013D70000	CARBURATEUR COMPL. DR650RSEN, P CARBURETOR ASSY	632,24 €
# 99x	13200-13DC0-000 1320013DC0000 1320013DC0000	CARBURETOR ASSY	Niet beschikbaar	0,00 €
# 99x	13200-13DD0-000 1320013DD0000 1320013DD0000	CARBURETOR ASSY	Niet beschikbaar	0,00 €
# 99x	13200-13DE0-000 1320013DE0000 1320013DE0000	CARBURETOR CARBURETOR ASSY	Niet beschikbaar	0,00 €
# 99x	13200-13DF0-000 1320013DF0000 1320013DF0000	CARBURETOR ASSY	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de CARBURATOR (MODELE T) van uw Suzuki DR 650 RSE van DR. Laat het ons weten als u vragen heeft.
