RIGHT SWITCH - HANDGREEP

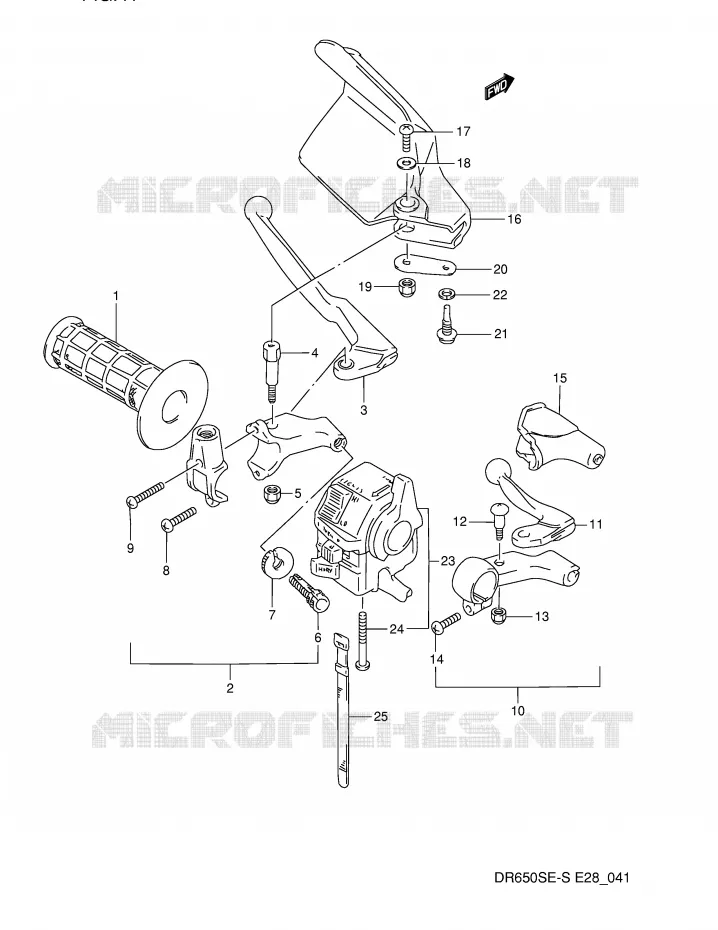

LINKER HANDGREEP (MODELE N / P) VOOR SUZUKI DR 650 1995

LINKER HANDGREEP (MODELE R / S)

(1) 57211-12D00-000

POIGNEE CAOUTCHOUC GAUCHE
GRIP, LH

(2) 57500-12E00-000

LEVIER D'EMBRAYAGE CPL. DR650R
LEVER ASSY, CLUTCH

(2) 57500-12E00-000

LEVIER D'EMBRAYAGE CPL. DR650R
LEVER ASSY, CLUTCH

(3) 57620-14310-000

LEVIER D'EMBRAYAGE NU
LEVER, CLUTCH

(4) 57631-05D00-000

VIS DE LEVIER
BOLT

(5) 08319-2106A-000

NUT

(6) 57441-11010-000

VIS REGLAGE
ADJUSTER, CABLE

(7) 57442-05D00-000

ECROU REGLAGE
NUT

(8) 02112-05167-000

VIS 5X16MM
.SCREW

(9) 09125-05065-000

SCREW 5X22
SCREW, UPPER

(10) 58700-38200-000

LEVIER DECOMPRESSEUR
LEVER ASSY, DECOMP

(11) 58731-38200-000

LEVIER DECOMPRESSEUR
LEVER

(12) 57431-01012-000

VIS DE LEVIER
BOLT

(13) 08319-2105B-000

NUT

(14) 02112-0620A-000

SCREW. REAR COMB
SCREW (BLACK)

(15) 57342-37101-000

CAOUTCHOUC PROTECTION
COVER, DECOMP LEVER

(16) 57541-05D01-30H

PROTEGE DE MAIN GAUCHE BLANC
COVER, KNUCKLE, LH (WHITE)

(16) 57541-05D01-0NF

PROTEGE DE MAIN GAUCHE BLEU
COVER, KNUCKLE, LH (BLUE)

(17) 09125-05042-000

--> 02142-0510A
SCREW

(18) 09160-05043-000

WASHER
WASHER REFER TO FIG.2A (B-6) FOR MODE REFER TO FIG.2B (B-8) FOR MODE

(19) 08319-2106A-000

NUT

(20) 57542-05D00-000

CACHE, PROTEGE DE MAIN GAUCHE
PLATE, COVER, LOWER

(21) 09139-06086-000

VIS SPECIALE
SCREW

(22) 08321-01067-000

RONDELLE 6MM
.LOCK WASHER

(23) 37400-12E10-000

DISCONTINUED

(24) 02112-0545B-000

SCREW

(25) 09407-12402-000

GUIDE DE CABLE L=120
BAND

	Onderdeelnummer	Produkt	Aantal
# 1	57211-12D00-000 5721112D00000 5721112D00000	POIGNEE CAOUTCHOUC GAUCHE GRIP, LH	23,81 €
# 2	57500-12E00-000 5750012E00000 5750012E00000	LEVIER D'EMBRAYAGE CPL. DR650R LEVER ASSY, CLUTCH	95,69 €
# 3	57620-14310-000 5762014310000 5762014310000	LEVIER D'EMBRAYAGE NU LEVER, CLUTCH	36,86 €
# 4	57631-05D00-000 5763105D00000 5763105D00000	VIS DE LEVIER BOLT	9,63 €
# 5	08319-21068-000 08319-2106A-000 0831921068000	NUT	2,09 €
# 6	57441-11010-000 5744111010000 5744111010000	VIS REGLAGE ADJUSTER, CABLE	7,59 €
# 7	57442-05D00-000 5744205D00000 5744205D00000	ECROU REGLAGE NUT	8,14 €
# 8	37591-49210-000 02112-05167-000 3759149210000	VIS 5X16MM .SCREW	2,62 €
# 9	09125-05065-000 0912505065000 0912505065000	SCREW 5X22 SCREW, UPPER	5,17 €
# 10	58700-38200-000 5870038200000 5870038200000	LEVIER DECOMPRESSEUR LEVER ASSY, DECOMP	Niet beschikbaar	0,00 €
# 11	58731-38200-000 5873138200000 5873138200000	LEVIER DECOMPRESSEUR LEVER	44,81 €
# 12	57431-01012-000 5743101012000 5743101012000	VIS DE LEVIER BOLT	6,92 €
# 13	57633-38200-000 08319-2105B-000 5763338200000	NUT	2,86 €
# 14	02112-06205-000 02112-0620A-000 0211206205000	SCREW. REAR COMB SCREW (BLACK)	2,04 €
# 15	57342-37101-000 5734237101000 5734237101000	CAOUTCHOUC PROTECTION COVER, DECOMP LEVER	12,31 €
# 16	57541-05D01-0NF 5754105D010NF 5754105D010NF	PROTEGE DE MAIN GAUCHE BLEU COVER, KNUCKLE, LH (BLUE)	38,27 €
# 16	57541-05D01-30H 5754105D0130H 5754105D0130H	PROTEGE DE MAIN GAUCHE BLANC COVER, KNUCKLE, LH (WHITE)	40,24 €
# 17	09125-05042-000 0912505042000 0912505042000	--> 02142-0510A SCREW	Niet beschikbaar	0,00 €
# 18	09160-05017-000 09160-05043-000 0916005017000	WASHER WASHER REFER TO FIG.2A (B-6) FOR MODE REFER TO FIG.2B (B-8) FOR MODE	2,60 €
# 19	08319-21068-000 08319-2106A-000 0831921068000	NUT	2,09 €
# 20	57542-05D00-000 5754205D00000 5754205D00000	CACHE, PROTEGE DE MAIN GAUCHE PLATE, COVER, LOWER	4,59 €
# 21	09139-06010-000 09139-06086-000 0913906010000	VIS SPECIALE SCREW	3,82 €
# 22	08321-21067-000 08321-01067-000 0832121067000	RONDELLE 6MM .LOCK WASHER	2,40 €
# 23	37400-12E10-000 3740012E10000 3740012E10000	DISCONTINUED	Niet beschikbaar	0,00 €
# 24	02112-05455-000 02112-0545B-000 0211205455000	SCREW	2,62 €
# 25	09407-12402-000 0940712402000 0940712402000	GUIDE DE CABLE L=120 BAND	3,90 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de LINKER HANDGREEP (MODELE N/P) van uw Suzuki DR 650 SE van DR. Laat het ons weten als u vragen heeft.
