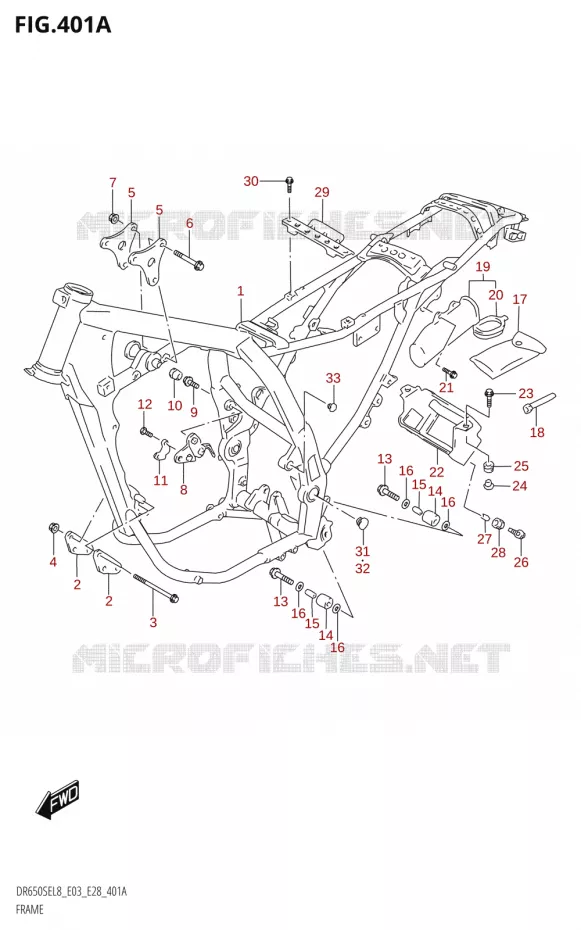

FRAME (DR650SE:L8:E03) VOOR SUZUKI DR 650 2018

FRAME (DR650SE:L8:E28)

(1) 41100-32E50-YPT

FRAME COMP
FRAME(GLAY)

(2) 41911-32E00-000

PLAQUE FIXAT.MOTEUR AV.DR650SE
PLATE,ENG MTG,FRONT

(3) 09103-08139-000

VIS 8X100MM
BOLT(8X100)

(4) 08319-3108A-000

NUT

(5) 41991-32E00-000

PLAQUE FIXAT.MOTEUR SUP.DR650S
PLATE,ENG MTG,UPPER

(6) 09103-08339-000

BOLT(8X55)

(7) 08319-3108A-000

NUT

(8) 41930-32E00-019

PLAQUE FIXAT.MOTEUR ARR.DROITE
PLATE,ENG MTG,REAR RH(BLACK)

(9) 01550-0820A-000

BOLT. CHAIN GUIDE UPPER
BOLT

(10) 09250-20012-000

CAPUCHON DE VIS
PLUG(OD:22)

(11) 43251-32E00-000

SUPPORT INTERRUPT.STOP ARR.
BRACKET,STOP SWITCH

(12) 02162-0616B-000

BOLT
SCREW(6X16)

(13) 09103-08178-000

VIS 8X38MM
BOLT(8X38)

(14) 43911-13E00-000

ROULEAUX DE CHAINE AV. XF/DR
ROLLER,CHAIN CONTROL UPR

(15) 09180-08156-000

ENTRETOISE 8.6X12X25.5
SPACER,8.6X12X25.5(8.6X12X25.5)

(16) 08211-08201-000

WASHER,THRUST
WASHER

(17) 09800-21078-000

TOOL ASSY

(18) 09816-00100-000

SPANNER,BOX(16)

(19) 41550-32E00-000

HOLDER,TOOL

(20) 41552-37210-000

COUVERCLE DE BOITE D'OUTILS
.CAP, TOOL HOLDER

(21) 09116-06006-000

VIS 6X16MM
BOLT(6X16)

(22) 41540-32E00-000

BOITE SUPPORT BATTERIE DR650SE
HOLDER,BATTERY

(23) 09116-06167-000

VIS 6X20MM
BOLT(6X20)

(24) 09169-06065-000

WASHER,RESONATOR
WASHER(8.5X20X8)

(25) 09320-08510-000

CUSHION(8.5X20X8)

(26) 09116-06213-000

BOLT. SIDE
BOLT(6X16)

(27) 09180-06038-000

DOUILLE 6.1X9X7.5
SPACER(6.1X9X7.5)

(28) 09320-08510-000

CUSHION(8.5X20X8)

(29) 41561-32E00-000

PLAQUE DE CADRE CENTRE DR650SE
PLATE,BATTERY FITTING

(30) 01550-0610B-000

BOLT. RH
BOLT

(31) 43585-32E00-000

CAPUCHON, CADRE DROITE DR650SE
PLUG,FRAME PIVOR RH

(32) 43595-32E00-000

CAPUCHON, CADRE GAUCHE DR650SE
PLUG,FRAME PIVOR LH

(33) 43586-32E00-000

PLUG,FRAME BOSS

	Onderdeelnummer	Produkt	Aantal
# 1	41100-32E50-YPT 4110032E50YPT 4110032E50YPT	FRAME COMP FRAME(GLAY)	1 739,08 €
# 2	41911-32E00-000 4191132E00000 4191132E00000	PLAQUE FIXAT.MOTEUR AV.DR650SE PLATE, ENG MTG, FRONT	12,16 €
# 3	09103-08139-000 0910308139000 0910308139000	VIS 8X100MM BOLT(8X100)	6,41 €
# 4	08319-3108A-000 083193108A000 083193108A000	NUT	2,66 €
# 5	41991-32E00-000 4199132E00000 4199132E00000	PLAQUE FIXAT.MOTEUR SUP.DR650S PLATE, ENG MTG, UPPER	16,47 €
# 6	09103-08339-000 0910308339000 0910308339000	BOLT(8X55)	4,02 €
# 7	08319-3108A-000 083193108A000 083193108A000	NUT	2,66 €
# 8	41930-32E00-019 4193032E00019 4193032E00019	PLAQUE FIXAT.MOTEUR ARR.DROITE PLATE, ENG MTG, REAR RH(BLACK)	15,94 €
# 9	01550-0820A-000 015500820A000 015500820A000	BOLT. CHAIN GUIDE UPPER BOLT	3,15 €
# 10	09250-20012-000 0925020012000 0925020012000	CAPUCHON DE VIS PLUG(OD:22)	6,26 €
# 11	43251-32E00-000 4325132E00000 4325132E00000	SUPPORT INTERRUPT.STOP ARR. BRACKET, STOP SWITCH	11,10 €
# 12	02162-0616B-000 021620616B000 021620616B000	BOLT SCREW(6X16)	2,66 €
# 13	09103-08178-000 0910308178000 0910308178000	VIS 8X38MM BOLT(8X38)	5,10 €
# 14	43911-13E00-000 4391113E00000 4391113E00000	ROULEAUX DE CHAINE AV. XF/DR ROLLER, CHAIN CONTROL UPR	18,88 €
# 15	09180-08119-000 09180-08156-000 0918008119000	ENTRETOISE 8.6X12X25.5 SPACER, 8.6X12X25.5(8.6X12X25.5)	5,95 €
# 16	08211-08201-000 0821108201000 0821108201000	WASHER, THRUST WASHER	2,31 €
# 17	09800-21034-000 0980021034000	TOOL ASSY	Niet beschikbaar	0,00 €
# 18	09816-00100-000 0981600100000 0981600100000	SPANNER, BOX(16)	17,19 €
# 19	41550-32E00-000 4155032E00000 4155032E00000	HOLDER, TOOL	32,80 €
# 20	41552-37210-000 4155237210000 4155237210000	COUVERCLE DE BOITE D'OUTILS .CAP, TOOL HOLDER	6,85 €
# 21	09116-06006-000 0911606006000 0911606006000	VIS 6X16MM BOLT(6X16)	1,75 €
# 22	41540-32E00-000 4154032E00000 4154032E00000	BOITE SUPPORT BATTERIE DR650SE HOLDER, BATTERY	55,26 €
# 23	09116-06167-000 0911606167000 0911606167000	VIS 6X20MM BOLT(6X20)	2,93 €
# 24	09169-06065-000 0916906065000 0916906065000	WASHER, RESONATOR WASHER(8.5X20X8)	3,68 €
# 25	09320-08021-000 09320-08510-000 0932008021000	CUSHION(8.5X20X8)	3,15 €
# 26	09116-06213-000 0911606213000 0911606213000	BOLT. SIDE BOLT(6X16)	2,37 €
# 27	09180-06038-000 0918006038000 0918006038000	DOUILLE 6.1X9X7.5 SPACER(6.1X9X7.5)	2,13 €
# 28	09320-08021-000 09320-08510-000 0932008021000	CUSHION(8.5X20X8)	3,15 €
# 29	41561-32E00-000 4156132E00000 4156132E00000	PLAQUE DE CADRE CENTRE DR650SE PLATE, BATTERY FITTING	11,59 €
# 30	01550-0610B-000 015500610B000 015500610B000	BOLT. RH BOLT	3,15 €
# 31	43585-32E00-000 4358532E00000 4358532E00000	CAPUCHON, CADRE DROITE DR650SE PLUG, FRAME PIVOR RH	7,92 €
# 32	43595-32E00-000 4359532E00000 4359532E00000	CAPUCHON, CADRE GAUCHE DR650SE PLUG, FRAME PIVOR LH	7,92 €
# 33	43586-32E00-000 4358632E00000 4358632E00000	PLUG, FRAME BOSS	6,06 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de FRAME (DR650SE:L8:E03) van uw Suzuki DR 650 SE van DR. Laat het ons weten als u vragen heeft.
