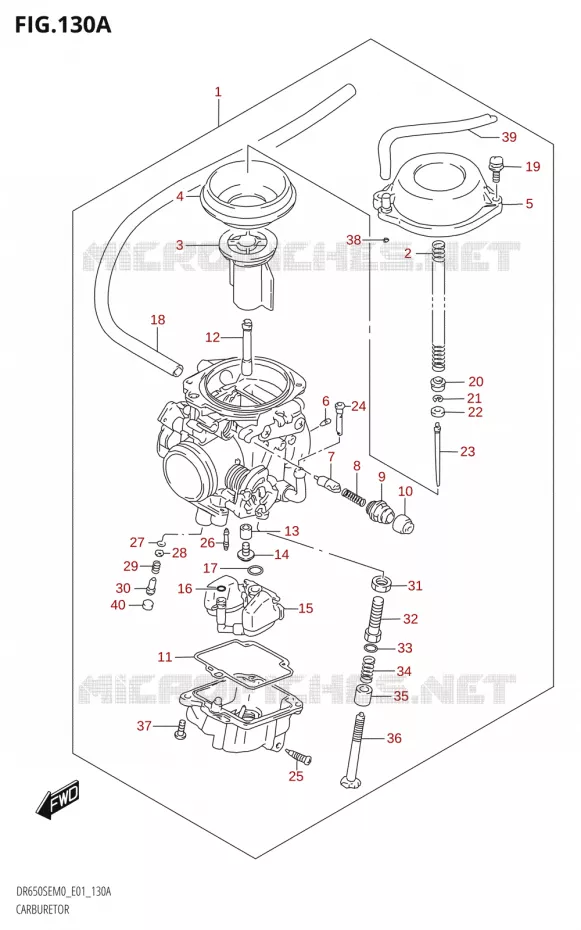

CARBURATOR VOOR SUZUKI DR 650 2020

LUCHTFILTER

(1) 13200-32E12-000

CARBURETOR ASSY

(2) 13417-17D00-000

RESSORT DE BOISSEAU
.SPRING

(3) 13501-32E00-000

.VALVE,PISTON

(4) 13507-07D02-000

.DIAPHRAGM

(5) 13502-41C00-000

COUVERCLE DE CARBURATEUR R1100
.COVER,DIAPHRAGM

(6) 09493-20007-000

GICLEUR D'AIR (1,0)
.JET,AIR(#1.0)

(7) 13411-12D00-000

.PLUNGER

(8) 13417-22010-000

RESSORT
.SPRING

(9) 13418-43410-000

CAPUCHON
.HOLDER,GUIDE

(10) 13681-04011-000

CAP,CARBURETOR
.CAP

(11) 13258-44B00-000

JOINT CARTER FLOTTEUR
.GASKET,FLOAT CHAMBER

(12) 09494-00884-000

.JET,NEEDLE(Y-5M)

(13) 13331-07D00-000

JOINT
.RING

(14) 09491-28010-000

GICLEUR 3 140
.JET, MAIN(#140)

(15) 13250-12EH0-000

.FLOAT/NEEDLE VALVE ASSY

(16) 13374-46710-000

JOINT TORIQUE
.O-RING

(17) 13374-35C00-000

.O RING,NEEDLE VALVE SEAT

(18) 13683-32E01-000

.HOSE

(19) 02112-7516A-000

.SCREW

(20) 13331-12D00-000

BAGUE
.RING

(21) 13394-31210-000

CLIPS D'AIGUILLE
.CLIP,NEEDLE

(22) 13387-07D00-000

BAGUE
.RING

(23) 13383-32E10-000

.NEEDLE,JET(6F23-1)

(24) 13236-12C00-000

FILTRE
.FILTER

(25) 13247-02340-000

PLUG,DRAIN
.SCREW,DRAIN

(26) 09492-42010-000

GICLEUR RALENTI GR.42.5 TYP 9
.JET, PILOT(#42.5)

(27) 13295-29901-000

O RING,PILOT AIR SCREW
.O RING

(28) 13291-29900-000

RONDELLE
.WASHER(14X17)

(29) 13268-47070-000

RESSORT
.SPRING(NT:45)

(30) 13279-47070-000

VIS D'AIR
.SCREW,PILOT(1 1/2)

(31) 13607-37010-000

.NUT

(32) 13267-31D00-000

.ADJUSTER

(33) 13615-43010-000

WASHER,STARTER SHAFT
.WASHER

(34) 13271-33C00-000

.SPRING

(35) 13432-95210-000

.RING

(36) 13267-31D10-000

.ADJUSTER

(37) 13601-05148-XC0

SCREW(5X14)
.SCREW(6X14)

(38) 13278-02340-000

JOINT TORIQUE
.O-RING

(39) 09355-45001-600

.HOSE(4.5X8.5X600)

(40) 13281-05A00-000

.PLUG

	Onderdeelnummer	Produkt	Aantal
# 1	13200-32E12-000 1320032E12000 1320032E12000	CARBURETOR ASSY	Niet beschikbaar	0,00 €
# 2	13417-17D00-000 1341717D00000 1341717D00000	RESSORT DE BOISSEAU .SPRING	7,59 €
# 3	13501-32E00-000 1350132E00000 1350132E00000	.VALVE, PISTON	56,23 €
# 4	13507-07D02-000 1350707D02000 1350707D02000	.DIAPHRAGM	30,77 €
# 5	13502-41C00-000 1350241C00000 1350241C00000	COUVERCLE DE CARBURATEUR R1100 .COVER, DIAPHRAGM	35,03 €
# 6	09493-20007-000 0949320007000 0949320007000	GICLEUR D'AIR (1, 0) .JET, AIR(#1.0)	10,76 €
# 7	13411-12D00-000 1341112D00000 1341112D00000	.PLUNGER	20,30 €
# 8	13417-22010-000 1341722010000 1341722010000	RESSORT .SPRING	5,30 €
# 9	13418-43410-000 1341843410000 1341843410000	CAPUCHON .HOLDER, GUIDE	7,52 €
# 10	13681-04011-000 1368104011000 1368104011000	CAP, CARBURETOR .CAP	7,25 €
# 11	13258-44B00-000 1325844B00000 1325844B00000	JOINT CARTER FLOTTEUR .GASKET, FLOAT CHAMBER	10,14 €
# 12	09494-00884-000 0949400884000 0949400884000	.JET, NEEDLE(Y-5M)	33,32 €
# 13	13331-07D00-000 1333107D00000 1333107D00000	JOINT .RING	8,45 €
# 14	09491-28010-000 0949128010000 0949128010000	GICLEUR 3 140 .JET, MAIN(#140)	8,76 €
# 15	13250-12EH0-000 1325012EH0000 1325012EH0000	.FLOAT/NEEDLE VALVE ASSY	85,72 €
# 16	13374-46710-000 1337446710000 1337446710000	JOINT TORIQUE .O-RING	4,97 €
# 17	13374-35C00-000 1337435C00000 1337435C00000	.O RING, NEEDLE VALVE SEAT	6,39 €
# 18	13683-32E01-000 1368332E01000 1368332E01000	.HOSE	Niet beschikbaar	0,00 €
# 19	02112-7516A-000 021127516A000 021127516A000	.SCREW	Niet beschikbaar	0,00 €
# 20	13331-12D00-000 1333112D00000 1333112D00000	BAGUE .RING	8,45 €
# 21	13394-31210-000 1339431210000 1339431210000	CLIPS D'AIGUILLE .CLIP, NEEDLE	7,03 €
# 22	13387-07D00-000 1338707D00000 1338707D00000	BAGUE .RING	8,28 €
# 23	13383-32E10-000 1338332E10000 1338332E10000	.NEEDLE, JET(6F23-1)	Niet beschikbaar	0,00 €
# 24	13236-12C00-000 1323612C00000 1323612C00000	FILTRE .FILTER	11,29 €
# 25	13247-13A00-000 13247-02340-000 1324713A00000	PLUG, DRAIN .SCREW, DRAIN	6,88 €
# 26	09492-42010-000 0949242010000 0949242010000	GICLEUR RALENTI GR.42.5 TYP 9 .JET, PILOT(#42.5)	8,76 €
# 27	13295-29901-000 1329529901000 1329529901000	O RING, PILOT AIR SCREW .O RING	5,95 €
# 28	13291-29900-000 1329129900000 1329129900000	RONDELLE .WASHER(14X17)	2,33 €
# 29	13268-47070-000 1326847070000 1326847070000	RESSORT .SPRING(NT:45)	6,41 €
# 30	13279-47070-000 1327947070000 1327947070000	VIS D'AIR .SCREW, PILOT(1 1/2)	12,73 €
# 31	13607-37010-000 1360737010000 1360737010000	.NUT	Niet beschikbaar	0,00 €
# 32	13267-31D00-000 1326731D00000 1326731D00000	.ADJUSTER	23,52 €
# 33	13615-43010-000 1361543010000 1361543010000	WASHER, STARTER SHAFT .WASHER	4,26 €
# 34	13271-33C00-000 1327133C00000 1327133C00000	.SPRING	5,41 €
# 35	13432-95210-000 1343295210000 1343295210000	.RING	6,32 €
# 36	13267-31D10-000 1326731D10000 1326731D10000	.ADJUSTER	13,67 €
# 37	13601-05148-XC0 1360105148XC0 1360105148XC0	SCREW(5X14) .SCREW(6X14)	4,66 €
# 38	13278-02340-000 1327802340000 1327802340000	JOINT TORIQUE .O-RING	3,33 €
# 39	09355-45001-600 0935545001600 0935545001600	.HOSE(4.5X8.5X600)	12,60 €
# 40	13281-05A00-000 1328105A00000 1328105A00000	.PLUG	7,12 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de CARBURATOR van uw Suzuki DR 650 SE van DR. Laat het ons weten als u vragen heeft.
