INDICATOREN (MODELE R)

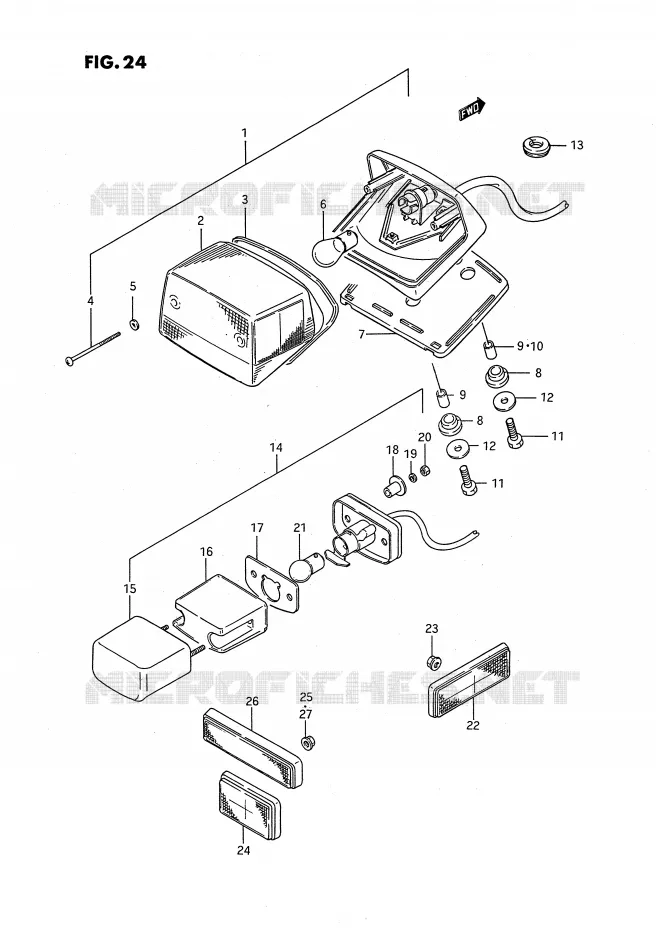

ACHTERLICHT VOOR SUZUKI SAVAGE 650 1986

BEDRADING (MODELE G / J / K / L / M) REFER TO FIG.25A(D-16) FOR MODEL R

(1) 35710-24B00-000

FEU ARRIERE COMPLET LS650
LAMP ASSY, REAR COMBINATION

(2) 35712-24B21-000

VERRE DE FEU ARRIERE LS650
LENS

(3) 35713-31D00-000

JOINT VERRE FEU ARRIERE
.GASKET

(4) 35723-44130-000

VIS
SCREW

(5) 35627-43010-000

JOINT DE VIS
GASKET

(6) 09471-12083-000

AMPOULE 12V21/5W BAY15D SPEC.
BULB (12V 21/5W)

(7) 35765-24B00-000

CUSHION

(7) 35765-24B30-000

35765-24B30-000
.CUSHION

(8) 35764-26470-000

SILENTBLOC
CUSHION

(9) 35766-37190-000

SPACER,RR COMBI LAMP
SPACER

(10) 35766-40640-000

SPACER

(11) 01500-06257-000

VIS 6X25MM
BOLT

(11) 01500-0625B-000

BOLT
SPRING TENSIONER BOLT

(12) 09160-06066-000

RONDELLE 6.5X20X1.6
WASHER (6.5X20X1.6)

(13) 09308-09013-000

GROMMET

(14) 35910-24B00-999

35910-24B00-999
LAMP ASSY, LICENSE

(14) 35910-24B20-000

LICENSE LAMP ASSY
LAMP ASSY, LICENSE

(14) 35910-24B30-000

LAMP ASSY, LICENSE

(15) 35917-38A20-000

COUVERCLE
COVER, LICENSE LAMP

(16) 35912-38A20-000

CARTER, FEU PLAQUE POLICE INT.
LENS

(16) 35912-38A30-000

LICENSE LAMP LENS
LENS

(17) 35913-38A30-000

JOINT
GASKET

(18) 35766-24B30-000

DOUILLE
SPACER

(19) 08321-0104A-000

WASHER,LOCK
LOCK WASHER

(20) 08310-00047-000

ECROU 4MM
NUT

(21) 09471-12140-000

BULB,12V5W,BF150-40160A
BULB

(21) 09471-12037-000

09471-12037-000
.BULB (12V, 8W)

(21) 09471-12141-000

BULB (12V,5W)

(22) 35950-43431-000

REFLECTEUR LATERALE
REFLEX REFLECTOR, REAR SIDE

(23) 08316-1005B-000

NUT

(24) 35970-01A00-000

REFLEXREFLECTOR
REFLEX REFLECTOR, REAR

(25) 08316-1005B-000

NUT

(26) 35970-38A00-000

REFLEX REFLECTOR ASSY.REAR
REFLEX REFLECTOR, REAR

(27) 08316-1005B-000

NUT

	Onderdeelnummer	Produkt	Aantal
# 1	35710-24B00-000 3571024B00000 3571024B00000	FEU ARRIERE COMPLET LS650 LAMP ASSY, REAR COMBINATION	405,88 €
# 2	35712-24B21-000 3571224B21000 3571224B21000	VERRE DE FEU ARRIERE LS650 LENS	63,49 €
# 3	35713-38A00-000 35713-31D00-000 3571338A00000	JOINT VERRE FEU ARRIERE .GASKET	6,05 €
# 4	35723-44130-000 3572344130000 3572344130000	VIS SCREW	1,77 €
# 5	35627-43010-000 3562743010000 3562743010000	JOINT DE VIS GASKET	2,26 €
# 6	09471-12083-000 0947112083000 0947112083000	AMPOULE 12V21/5W BAY15D SPEC. BULB (12V 21/5W)	8,36 €
# 7	35765-24B00-000 3576524B00000 3576524B00000	CUSHION	Niet beschikbaar	0,00 €
# 7	35765-24B30-000 3576524B30000 3576524B30000	35765-24B30-000 .CUSHION	Niet beschikbaar	0,00 €
# 8	35764-26470-000 3576426470000 3576426470000	SILENTBLOC CUSHION	2,57 €
# 9	35766-37190-000 3576637190000 3576637190000	SPACER, RR COMBI LAMP SPACER	1,82 €
# 10	35766-40640-000 3576640640000 3576640640000	SPACER	Niet beschikbaar	0,00 €
# 11	01500-06253-000 01500-0625B-000 0150006253000	BOLT SPRING TENSIONER BOLT	2,55 €
# 11	09116-06087-000 01500-06257-000 0911606087000	VIS 6X25MM BOLT	2,62 €
# 12	09160-06066-000 0916006066000 0916006066000	RONDELLE 6.5X20X1.6 WASHER (6.5X20X1.6)	2,62 €
# 13	09308-09013-000 0930809013000 0930809013000	GROMMET	Niet beschikbaar	0,00 €
# 14	35910-24B00-000 3591024B00000	35910-24B00-999 LAMP ASSY, LICENSE	Niet beschikbaar	0,00 €
# 14	35910-24B20-000 3591024B20000 3591024B20000	LICENSE LAMP ASSY LAMP ASSY, LICENSE	Niet beschikbaar	0,00 €
# 14	35910-24B30-000 3591024B30000 3591024B30000	LAMP ASSY, LICENSE	Niet beschikbaar	0,00 €
# 15	35917-38A20-000 3591738A20000 3591738A20000	COUVERCLE COVER, LICENSE LAMP	110,42 €
# 16	35912-38A20-000 3591238A20000 3591238A20000	CARTER, FEU PLAQUE POLICE INT. LENS	12,83 €
# 16	35912-38A30-000 3591238A30000 3591238A30000	LICENSE LAMP LENS LENS	Niet beschikbaar	0,00 €
# 17	35913-38A30-000 3591338A30000 3591338A30000	JOINT GASKET	2,57 €
# 18	35766-24B30-000 3576624B30000 3576624B30000	DOUILLE SPACER	2,57 €
# 19	08321-01043-000 08321-0104A-000 0832101043000	WASHER, LOCK LOCK WASHER	2,42 €
# 20	08310-00047-000 0831000047000 0831000047000	ECROU 4MM NUT	2,11 €
# 21	09471-12140-000 09471-12140-000 0947112140000	BULB, 12V5W, BF150-40160A BULB	5,19 €
# 21	09471-12037-000 0947112037000 0947112037000	09471-12037-000 .BULB (12V, 8W)	Niet beschikbaar	0,00 €
# 21	09471-12141-000 0947112141000 0947112141000	BULB (12V, 5W)	Niet beschikbaar	0,00 €
# 22	35950-43431-000 3595043431000 3595043431000	REFLECTEUR LATERALE REFLEX REFLECTOR, REAR SIDE	12,17 €
# 23	08316-10053-000 08316-1005B-000 0831610053000	NUT	3,42 €
# 24	35970-01A00-000 3597001A00000 3597001A00000	REFLEXREFLECTOR REFLEX REFLECTOR, REAR	80,26 €
# 25	08316-10053-000 08316-1005B-000 0831610053000	NUT	3,42 €
# 26	35970-38A00-000 3597038A00000 3597038A00000	REFLEX REFLECTOR ASSY.REAR REFLEX REFLECTOR, REAR	24,07 €
# 27	08316-10053-000 08316-1005B-000 0831610053000	NUT	3,42 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
