ACHTER KUIP (MODELE T / V) REFER TO FIG.32A(F-4) FOR MODEL W/X

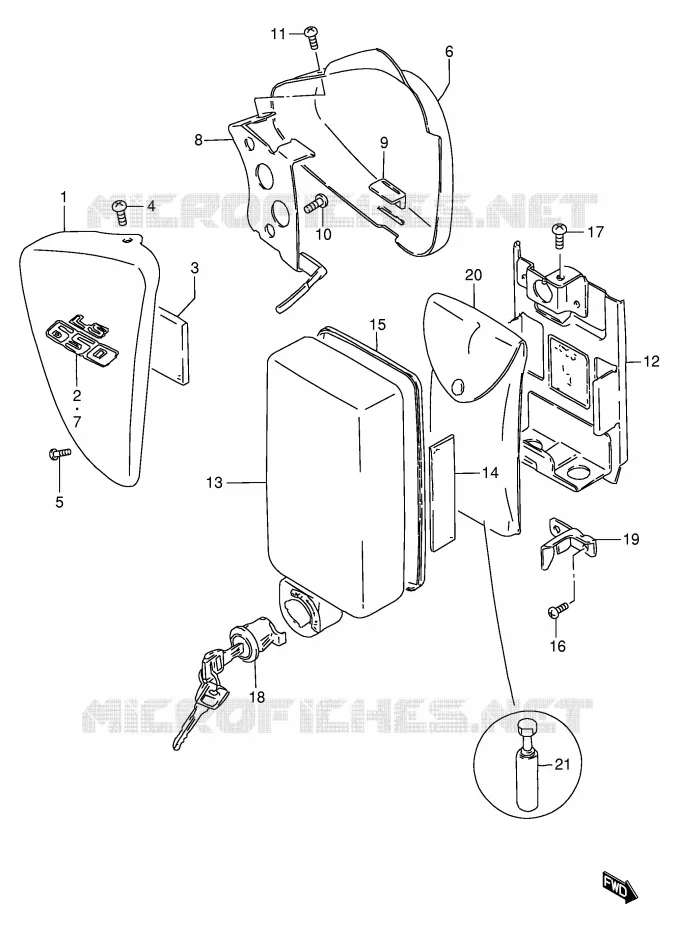

ACHTER KUIP (MODELE W / X) VOOR SUZUKI SAVAGE 650 2000

ACHTER KUIP (MODELE Y / K1) REFER TO FIG.32C(F-8) FOR MODEL K2/K3

(1) 47100-25B10-33J

COVER LS650/W&X
COVER, FRAME RH (BLACK)

(1) 47100-25B10-Y0W

COVER, FRAME RH (ORANGE)

(1) 47100-25B10-Y3K

CARTER LATERAL
COVER, FRAME RH (SILVER)

(1) 47100-25B10-33J

COVER LS650/W&X
COVER FRAME

(1) 47100-25B10-Z94

COVER, FRAME RH (ORANGE)

(2) 68131-24B20-M0V

EMBLEME
EMBLEM

(2) 68131-24B20-M0W

EMBLEME
EMBLEM,FRAME COVER

(2) 68131-24B20-J9D

EMBLEM

(2) 68131-24B20-J9E

EMBLEM.FRAME COVER
.EMBLEM

(2) 68131-24B20-J9F

EMBLEM LS650/W
EMBLEM

(3) 13719-84150-000

CAOUTCHOUC MOUSSE
CUSHION

(4) 02142-05103-000

--> 02142-0510A
SCREW

(5) 02112-75163-000

VIS 5X16MM NOIR, AVEC RONDELLE
SCREW, LOWER

(6) 47200-25B10-Y0W

COVER ASSY,FRAME,L(ORANGE)
COVER, FRAME LH (ORANGE)

(6) 47200-25B10-33J

COVER LS650/W&X
COVER, FRAME LH (BLACK)

(6) 47200-25B10-Y3K

CARTER LATERAL
COVER, FRAME LH (SILVER)

(6) 47200-25B10-33J

COVER LS650/W&X
COVER, FRAME

(6) 47200-25B10-Z94

COVER ASSY,FRAME,L(ORANGE)
COVER, FRAME LH (ORANGE)

(7) 68131-24B20-M0V

EMBLEME
EMBLEM

(7) 68131-24B20-M0W

EMBLEME
EMBLEM,FRAME COVER

(7) 68131-24B20-J9D

EMBLEM

(7) 68131-24B20-J9F

EMBLEM LS650/W
EMBLEM

(8) 47180-24B03-000

SUPPORT DE CACHE LAT. GAUCHE
BRACKET, FRAME COVER LH

(9) 47117-45000-000

CAOUTCHOUC CACHE LATERALE
CUSHION, LH

(10) 02122-0612B-000

SCREW. RETAINER CAM CHAIN
SCREW, BRACKET

(11) 02142-05103-000

--> 02142-0510A
SCREW

(12) 47430-24B01-000

COUVERCLE D'OUTILS EXT. LS650
HOLDER, TOOL

(13) 47440-24B20-000

COVER, TOOL HOLDER

(14) 33652-07D00-000

CAOUTCHOUC MOUSSE 80X80X2
PROTECTOR

(15) 47445-24B00-000

PROTECTION DE BORD
MOLDING

(16) 02142-05103-000

--> 02142-0510A
SCREW, LOWER

(17) 02112-0610B-000

SCREW
SCREW, UPPER

(18) 95700-24871-000

LOCK SET,TOOL HOLDER
LOCK ASSY. TOOL HOLDER

(19) 47434-24B00-000

PLAQUE DE SERRURE
PLATE, LOCK

(20) 09800-21069-000

TOOL ASSY VZ800 LS650
TOOL ASSY

(21) 96220-24B00-000

SONDE
GUAGE ASSY, TENSION

	Onderdeelnummer	Produkt	Aantal
# 1	47100-25B10-33J 4710025B1033J 4710025B1033J	COVER LS650/W&X COVER, FRAME RH (BLACK)	Niet beschikbaar	0,00 €
# 1	47100-25B10-Y0W 4710025B10Y0W 4710025B10Y0W	COVER, FRAME RH (ORANGE)	Niet beschikbaar	0,00 €
# 1	47100-25B10-Y3K 4710025B10Y3K 4710025B10Y3K	CARTER LATERAL COVER, FRAME RH (SILVER)	Niet beschikbaar	0,00 €
# 1	47100-25B10-Y4M 4710025B10Y4M	COVER LS650/W&X COVER FRAME	Niet beschikbaar	0,00 €
# 1	47100-25B10-Z94 4710025B10Z94 4710025B10Z94	COVER, FRAME RH (ORANGE)	Niet beschikbaar	0,00 €
# 2	68131-24B20-M0V 6813124B20M0V 6813124B20M0V	EMBLEME EMBLEM	18,79 €
# 2	68131-24B20-M0W 6813124B20M0W 6813124B20M0W	EMBLEME EMBLEM, FRAME COVER	16,92 €
# 2	68131-24B20-J9D 6813124B20J9D 6813124B20J9D	EMBLEM	Niet beschikbaar	0,00 €
# 2	68131-24B20-J9E 6813124B20J9E 6813124B20J9E	EMBLEM.FRAME COVER .EMBLEM	Niet beschikbaar	0,00 €
# 2	68131-24B20-J9F 6813124B20J9F 6813124B20J9F	EMBLEM LS650/W EMBLEM	Niet beschikbaar	0,00 €
# 3	13719-84150-000 1371984150000 1371984150000	CAOUTCHOUC MOUSSE CUSHION	3,66 €
# 4	02142-05103-000 0214205103000 0214205103000	--> 02142-0510A SCREW	Niet beschikbaar	0,00 €
# 5	02112-75163-000 0211275163000 0211275163000	VIS 5X16MM NOIR, AVEC RONDELLE SCREW, LOWER	Niet beschikbaar	0,00 €
# 6	47200-25B10-Y0W 4720025B10Y0W 4720025B10Y0W	COVER ASSY, FRAME, L(ORANGE) COVER, FRAME LH (ORANGE)	106,39 €
# 6	47200-25B10-33J 4720025B1033J 4720025B1033J	COVER LS650/W&X COVER, FRAME LH (BLACK)	Niet beschikbaar	0,00 €
# 6	47200-25B10-Y3K 4720025B10Y3K 4720025B10Y3K	CARTER LATERAL COVER, FRAME LH (SILVER)	Niet beschikbaar	0,00 €
# 6	47200-25B10-Y4M 4720025B10Y4M	COVER LS650/W&X COVER, FRAME	Niet beschikbaar	0,00 €
# 6	47200-25B10-Z94 4720025B10Z94 4720025B10Z94	COVER ASSY, FRAME, L(ORANGE) COVER, FRAME LH (ORANGE)	Niet beschikbaar	0,00 €
# 7	68131-24B20-M0V 6813124B20M0V 6813124B20M0V	EMBLEME EMBLEM	18,79 €
# 7	68131-24B20-M0W 6813124B20M0W 6813124B20M0W	EMBLEME EMBLEM, FRAME COVER	16,92 €
# 7	68131-24B20-J9D 6813124B20J9D 6813124B20J9D	EMBLEM	Niet beschikbaar	0,00 €
# 7	68131-24B20-J9F 6813124B20J9F 6813124B20J9F	EMBLEM LS650/W EMBLEM	Niet beschikbaar	0,00 €
# 8	47180-24B03-000 4718024B03000 4718024B03000	SUPPORT DE CACHE LAT. GAUCHE BRACKET, FRAME COVER LH	13,67 €
# 9	47117-45000-000 4711745000000 4711745000000	CAOUTCHOUC CACHE LATERALE CUSHION, LH	2,40 €
# 10	02122-06123-000 02122-0612B-000 0212206123000	SCREW. RETAINER CAM CHAIN SCREW, BRACKET	2,40 €
# 11	02142-05103-000 0214205103000 0214205103000	--> 02142-0510A SCREW	Niet beschikbaar	0,00 €
# 12	47430-24B01-000 4743024B01000 4743024B01000	COUVERCLE D'OUTILS EXT. LS650 HOLDER, TOOL	16,12 €
# 13	47440-24B10-000 47440-24B20-000 4744024B10000	COVER, TOOL HOLDER	49,40 €
# 14	33652-07D00-000 3365207D00000 3365207D00000	CAOUTCHOUC MOUSSE 80X80X2 PROTECTOR	8,43 €
# 15	47445-24B00-000 4744524B00000 4744524B00000	PROTECTION DE BORD MOLDING	4,96 €
# 16	02142-05103-000 0214205103000 0214205103000	--> 02142-0510A SCREW, LOWER	Niet beschikbaar	0,00 €
# 17	02112-06103-000 02112-0610B-000 0211206103000	SCREW SCREW, UPPER	2,42 €
# 18	95700-24870-000 95700-24871-000 9570024870000	LOCK SET, TOOL HOLDER LOCK ASSY. TOOL HOLDER	40,42 €
# 19	47434-24B00-000 4743424B00000 4743424B00000	PLAQUE DE SERRURE PLATE, LOCK	5,74 €
# 20	09800-21012-000 09800-21069-000 0980021012000	TOOL ASSY VZ800 LS650 TOOL ASSY	82,44 €
# 21	96220-24B00-000 9622024B00000 9622024B00000	SONDE GUAGE ASSY, TENSION	29,77 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
