PAKKINGSET

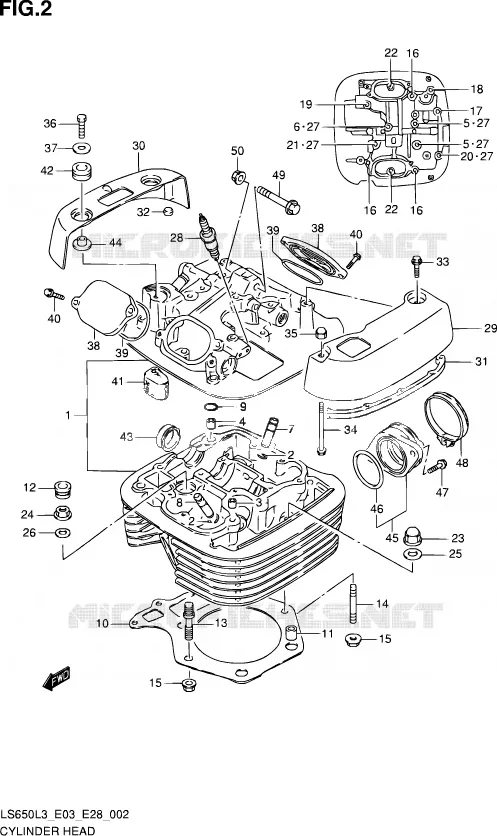

CILINDERKOP VOOR SUZUKI SAVAGE 650 2013

CILINDER

(1) 11100-24B20-000

HEAD ASSY, CYLINDER

(2) 09381-10003-000

CIRCLIP
.SNAP RING

(3) 09206-08001-000

DOUILLE 6.2X8X11
.PIN (8X11)

(4) 09206-11011-000

DOUILLE
.PIN (11X14)

(5) 09103-06064-000

VIS M6X60
.BOLT (6X60)

(6) 09103-06103-000

VIS M6X70
.BOLT (6X70)

(7) 11115-44B70-000

GUIDE DE SOUPAPPE LS650/DR-BIG
GUIDE, VALVE IN (OS:0.3)

(8) 11115-37470-000

GUIDE DE SOUPAPE, ECHAPPEMENT
GUIDE, VALVE EX (OS:0.3)

(9) 11178-24B00-000

JOINT TORIQUE, CACHE CULASSE
O RING, CYLINDER HEAD COVER

(10) 11141-24B03-000

CYLINDER HEAD GASKET
GASKET, CYLINDER HEAD

(11) 04211-13189-000

DOUILLE 10.4X13X18
PIN

(12) 11145-41B01-000

ECROU DE CULASSE
CAP, CYLINDER HEAD SEAL

(13) 09108-08205-000

GOUJON M8/12
STUD BOLT

(14) 09108-08206-000

GOUJON L=18
STUD BOLT (8X31)

(15) 08316-1008A-000

NUT

(16) 09103-06026-000

VIS 6X39MM
BOLT (6X39)

(17) 09103-06033-000

VIS M6X125
BOLT (6X125)

(18) 09103-06052-000

VIS M6X115
BOLT (6X115)

(19) 09103-06064-000

VIS M6X60
BOLT (6X60)

(20) 09103-06085-000

VIS M6X130
BOLT (6X130)

(21) 09103-06102-000

VIS M6X55
BOLT (6X55)

(22) 01550-0625A-000

BOLT

(23) 09159-09003-000

ECROU
NUT

(24) 09159-09004-000

ECROU 9MM
NUT

(25) 09168-10031-000

BAGUE DE JOINT 10.2X20X2.3
GASKET (10.2X20X2.3)

(26) 09168-10031-000

BAGUE DE JOINT 10.2X20X2.3
GASKET (10.2X20X2.3)

(27) 09168-06023-000

BAGUE DE JOINT 5.8X13X1.2
GASKET (5.8X13X1.2)

(28) 09482-00354-000

BOUGIE DPR7EA-9
SPARK PLUG (NGK, DPR7EA-9)

(28) 09482-00334-000

BOUGIE DPR8EA-9
SPARK PLUG (NGK, DPR8EA-9)

(28) 09482-00335-000

SPARK PLUG X22EP
SPARK PLUG (DENSO, X24EPR-U9)

(29) 11171-24B04-000

COUVERCLE DU CULASSE GAUCHE
CAP, HEAD COVER LH

(30) 11172-24B04-000

COUVERCLE DE CULASSE DROITE
CAP, HEAD COVER RH

(31) 11272-24B01-000

COUTCHOUC, COUVERCLE GAUCHE
CUSHION, LH CAP

(32) 11273-24B00-000

BOUTON EN CAOUTCHOUC
CUSHION, RH CAP

(33) 01550-0620A-000

BOLT

(34) 01550-0665A-000

BOLT (6X65)
BOLT

(35) 08313-2006A-000

NUT

(36) 01500-0625B-000

BOLT

(37) 09160-06134-000

WASHER
WASHER (6.5X24X1.6)

(38) 11175-24B20-000

CAP, INSPECTION

(39) 09280-60004-000

JOINT TORIQUE
O RING (D:2.4,ID:23)

(40) 01550-0620A-000

BOLT

(41) 11186-24B02-000

SEPARATOR, OIL BRTHR COVER

(42) 09320-13015-000

SILENTBLOC
CUSHION

(43) 09241-30008-000

CAPUCHON
PLUG (OD:30)

(44) 09301-06007-000

BUSH

(45) 13101-14A10-000

PIPE ASSY,INTAKE
PIPE, INTAKE

(46) 09280-46002-000

JOINT TORIQUE 2.4X45.7
.O RING (D:2.4,ID:45.7)

(47) 02112-1620B-000

SCREW

(48) 09402-58208-000

BRIDE 58MM
CLAMP

(49) 09103-08339-000

BOLT (8X55)

(50) 08319-3108A-000

NUT

	Onderdeelnummer	Produkt	Aantal
# 1	11100-24B20-000 1110024B20000 1110024B20000	HEAD ASSY, CYLINDER	Niet beschikbaar	0,00 €
# 2	09381-10003-000 0938110003000 0938110003000	CIRCLIP .SNAP RING	1,75 €
# 3	09206-08001-000 0920608001000 0920608001000	DOUILLE 6.2X8X11 .PIN (8X11)	2,26 €
# 4	09206-11011-000 0920611011000 0920611011000	DOUILLE .PIN (11X14)	2,04 €
# 5	09103-06064-000 0910306064000 0910306064000	VIS M6X60 .BOLT (6X60)	2,31 €
# 6	09103-06103-000 0910306103000 0910306103000	VIS M6X70 .BOLT (6X70)	2,73 €
# 7	11115-44B70-000 1111544B70000 1111544B70000	GUIDE DE SOUPAPPE LS650/DR-BIG GUIDE, VALVE IN (OS:0.3)	23,94 €
# 8	11115-37470-000 1111537470000 1111537470000	GUIDE DE SOUPAPE, ECHAPPEMENT GUIDE, VALVE EX (OS:0.3)	25,31 €
# 9	11178-24B00-000 1117824B00000 1117824B00000	JOINT TORIQUE, CACHE CULASSE O RING, CYLINDER HEAD COVER	3,08 €
# 10	11141-24B03-000 1114124B03000 1114124B03000	CYLINDER HEAD GASKET GASKET, CYLINDER HEAD	45,45 €
# 11	04211-13189-000 0421113189000 0421113189000	DOUILLE 10.4X13X18 PIN	2,71 €
# 12	11145-37401-000 11145-41B01-000 1114537401000	ECROU DE CULASSE CAP, CYLINDER HEAD SEAL	15,40 €
# 13	09108-08205-000 0910808205000 0910808205000	GOUJON M8/12 STUD BOLT	9,23 €
# 14	09108-08206-000 0910808206000 0910808206000	GOUJON L=18 STUD BOLT (8X31)	2,95 €
# 15	08316-1008A-000 083161008A000 083161008A000	NUT	3,06 €
# 16	09103-06026-000 0910306026000 0910306026000	VIS 6X39MM BOLT (6X39)	1,89 €
# 17	09103-06033-000 0910306033000 0910306033000	VIS M6X125 BOLT (6X125)	4,35 €
# 18	09103-06052-000 0910306052000 0910306052000	VIS M6X115 BOLT (6X115)	4,35 €
# 19	09103-06064-000 0910306064000 0910306064000	VIS M6X60 BOLT (6X60)	2,31 €
# 20	09103-06085-000 0910306085000 0910306085000	VIS M6X130 BOLT (6X130)	4,24 €
# 21	09103-06102-000 0910306102000 0910306102000	VIS M6X55 BOLT (6X55)	2,31 €
# 22	01550-0625A-000 015500625A000 015500625A000	BOLT	2,62 €
# 23	09159-09003-000 0915909003000 0915909003000	ECROU NUT	5,43 €
# 24	09159-09004-000 0915909004000 0915909004000	ECROU 9MM NUT	2,24 €
# 25	09168-10031-000 0916810031000 0916810031000	BAGUE DE JOINT 10.2X20X2.3 GASKET (10.2X20X2.3)	2,53 €
# 26	09168-10031-000 0916810031000 0916810031000	BAGUE DE JOINT 10.2X20X2.3 GASKET (10.2X20X2.3)	2,53 €
# 27	09168-06023-000 0916806023000 0916806023000	BAGUE DE JOINT 5.8X13X1.2 GASKET (5.8X13X1.2)	2,53 €
# 28	09482-00334-000 0948200334000 0948200334000	BOUGIE DPR8EA-9 SPARK PLUG (NGK, DPR8EA-9)	5,69 €
# 28	09482-00335-000 0948200335000 0948200335000	SPARK PLUG X22EP SPARK PLUG (DENSO, X24EPR-U9)	5,45 €
# 28	09482-00354-000 0948200354000 0948200354000	BOUGIE DPR7EA-9 SPARK PLUG (NGK, DPR7EA-9)	5,73 €
# 29	11171-24B04-000 1117124B04000 1117124B04000	COUVERCLE DU CULASSE GAUCHE CAP, HEAD COVER LH	115,28 €
# 30	11172-24B04-000 1117224B04000 1117224B04000	COUVERCLE DE CULASSE DROITE CAP, HEAD COVER RH	115,28 €
# 31	11272-24B01-000 1127224B01000 1127224B01000	COUTCHOUC, COUVERCLE GAUCHE CUSHION, LH CAP	8,04 €
# 32	11273-24B00-000 1127324B00000 1127324B00000	BOUTON EN CAOUTCHOUC CUSHION, RH CAP	6,81 €
# 33	01550-0620A-000 015500620A000 015500620A000	BOLT	2,62 €
# 34	01550-0665A-000 015500665A000 015500665A000	BOLT (6X65) BOLT	3,48 €
# 35	08313-2006A-000 083132006A000 083132006A000	NUT	2,66 €
# 36	01500-0625A-000 01500-0625B-000 015000625A000	BOLT	2,55 €
# 37	09160-06134-000 0916006134000 0916006134000	WASHER WASHER (6.5X24X1.6)	2,22 €
# 38	11175-24B20-000 1117524B20000 1117524B20000	CAP, INSPECTION	Niet beschikbaar	0,00 €
# 39	09280-60004-000 0928060004000 0928060004000	JOINT TORIQUE O RING (D:2.4, ID:23)	4,04 €
# 40	01550-0620A-000 015500620A000 015500620A000	BOLT	2,62 €
# 41	11186-24B02-000 1118624B02000 1118624B02000	SEPARATOR, OIL BRTHR COVER	10,53 €
# 42	09320-13015-000 0932013015000 0932013015000	SILENTBLOC CUSHION	3,13 €
# 43	09241-30008-000 0924130008000 0924130008000	CAPUCHON PLUG (OD:30)	6,30 €
# 44	09301-06007-000 0930106007000 0930106007000	BUSH	Niet beschikbaar	0,00 €
# 45	13101-14A10-000 1310114A10000 1310114A10000	PIPE ASSY, INTAKE PIPE, INTAKE	Niet beschikbaar	0,00 €
# 46	09280-46002-000 0928046002000 0928046002000	JOINT TORIQUE 2.4X45.7 .O RING (D:2.4, ID:45.7)	9,89 €
# 47	02112-1620B-000 021121620B000 021121620B000	SCREW	3,08 €
# 48	09402-58208-000 0940258208000 0940258208000	BRIDE 58MM CLAMP	5,61 €
# 49	09103-08339-000 0910308339000 0910308339000	BOLT (8X55)	4,02 €
# 50	08319-3108A-000 083193108A000 083193108A000	NUT	2,66 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
