ACHTERLICHT

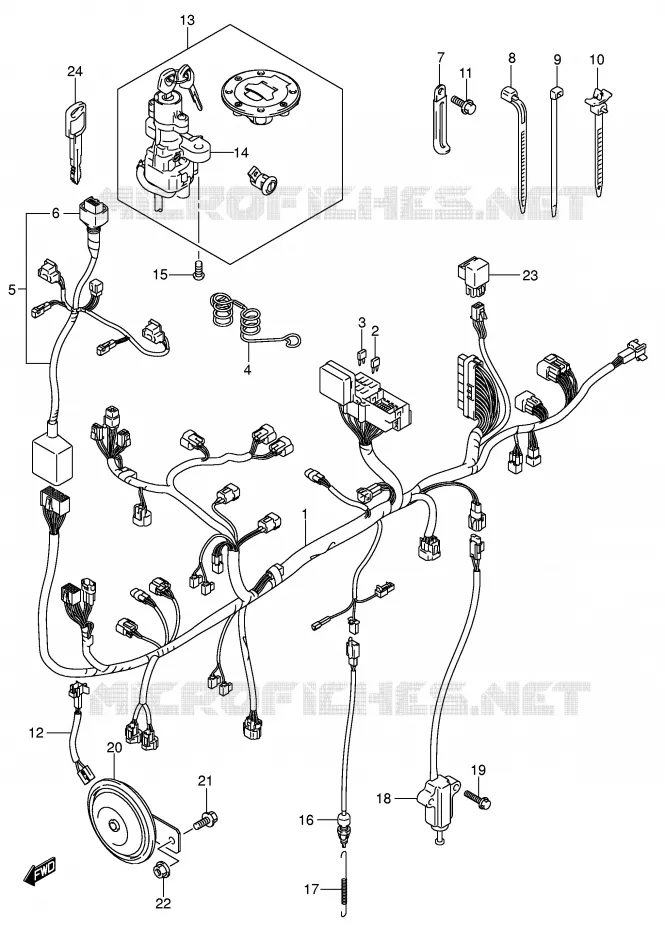

BEDRADING (MODELE K4 E2,E19) VOOR SUZUKI V-STROM 650 2006

BEDRADING (MODELE K5 / K6 E2,E19) REFER TO FIG.36 (F-10) FOR MODEL K4 E24

(1) 36610-27GV1-000

HARNESS. WIRING DL650/K4
HARNESS, WIRING NO.1

(2) 09481-10501-000

FUSE 10A VZ800, R750/W, GSX750
FUSE (10A)

(3) 09481-15501-000

FUSE, VZ800, R750/W, GSX750
FUSE (15A)

(4) 36619-06G01-000

GUIDE, WIRING HARNESS

(5) 36620-27G10-000

FAISCEAU
HARNESS, WIRING NO.2

(6) 36618-18G10-000

COVER
COVER, CONNECTOR

(7) 09404-06036-000

CLAMP (L80 T:1.0)
CLAMP (L:80)

(7) 09404-06039-000

CLAMP
CLAMP (L:45)

(8) 09407-14403-000

GUIDE DE CABLE L=125
CLAMP (L:125)

(9) 09407-14407-000

GUIDE DE CABLE L=145
CLAMP (L:145)

(10) 09407-17402-000

CLAMP
CLAMP (L:150)

(11) 01547-0610B-000

BOLT
BOLT, WIRING HARNESS

(12) 36852-06G00-000

WIRE, HORN LEAD

(13) 37000-27861-000

LOCK SET

(14) 37100-27G00-000

CONTACTEUR
LOCK ASSY, STEERING

(15) 09139-08016-000

VIS 8MM
BOLT (8X20)

(16) 37740-45D00-000

SWITCH ASSY STOP LAM
SWITCH ASSY, STOP LAMP

(17) 09443-06012-000

RESSORT INTERR.STOP ARRIERE
SPRING

(18) 37840-06G01-000

SWITCH ASSY, SIDE STAND

(19) KIT47370-40H00

KIT47370-40H00
BOLT

(20) 38500-27G00-000

AVERTISSEUR
HORN ASSY

(21) 01550-0812B-000

BOLT
BOLT, HORN

(22) 08316-1008B-000

NUT
NUT, HORN

(23) 38740-24X50-000

RELAIS,BEQU.LAT./POMPE A ESS.
RELAY ASSY, FUEL PUMP

(24) 37146-33E00-000

BLANK KEY
KEY, BLANK

	Onderdeelnummer	Produkt	Aantal
# 1	36610-27G10-000 36610-27GV1-000 3661027G10000	HARNESS. WIRING DL650/K4 HARNESS, WIRING NO.1	776,64 €
# 2	09481-10501-000 09481-10501-000 0948110501000	FUSE 10A VZ800, R750/W, GSX750 FUSE (10A)	2,46 €
# 3	09481-15501-000 09481-15501-000 0948115501000	FUSE, VZ800, R750/W, GSX750 FUSE (15A)	1,20 €
# 4	36619-06G01-000 3661906G01000 3661906G01000	GUIDE, WIRING HARNESS	19,88 €
# 5	36620-27G10-000 3662027G10000 3662027G10000	FAISCEAU HARNESS, WIRING NO.2	227,51 €
# 6	36618-18G10-000 3661818G10000 3661818G10000	COVER COVER, CONNECTOR	12,27 €
# 7	09404-06429-000 09404-06039-000 0940406429000	CLAMP CLAMP (L:45)	2,86 €
# 7	09404-06433-000 09404-06036-000 0940406433000	CLAMP (L80 T:1.0) CLAMP (L:80)	2,93 €
# 8	09407-14403-000 0940714403000 0940714403000	GUIDE DE CABLE L=125 CLAMP (L:125)	3,13 €
# 9	09407-14407-000 0940714407000 0940714407000	GUIDE DE CABLE L=145 CLAMP (L:145)	4,02 €
# 10	09407-17401-000 09407-17402-000 0940717401000	CLAMP CLAMP (L:150)	4,70 €
# 11	01547-06103-000 01547-0610B-000 0154706103000	BOLT BOLT, WIRING HARNESS	2,75 €
# 12	36852-06G00-000 3685206G00000 3685206G00000	WIRE, HORN LEAD	20,05 €
# 13	37000-27860-000 37000-27861-000 3700027860000	LOCK SET	545,80 €
# 14	37100-27G00-000 3710027G00000 3710027G00000	CONTACTEUR LOCK ASSY, STEERING	247,94 €
# 15	09139-08016-000 0913908016000 0913908016000	VIS 8MM BOLT (8X20)	3,77 €
# 16	37740-31D00-000 37740-45D00-000 3774031D00000	SWITCH ASSY STOP LAM SWITCH ASSY, STOP LAMP	21,98 €
# 17	09443-06012-000 0944306012000 0944306012000	RESSORT INTERR.STOP ARRIERE SPRING	3,42 €
# 18	37840-06G00-000 37840-06G01-000 3784006G00000	SWITCH ASSY, SIDE STAND	84,08 €
# 19	01550-06163-000 0155006163000	KIT47370-40H00 BOLT	Niet beschikbaar	0,00 €
# 20	38500-27G00-000 3850027G00000 3850027G00000	AVERTISSEUR HORN ASSY	77,93 €
# 21	01550-08123-000 01550-0812B-000 0155008123000	BOLT BOLT, HORN	3,50 €
# 22	08316-10083-000 08316-1008B-000 0831610083000	NUT NUT, HORN	3,50 €
# 23	38740-24X50-000 3874024X50000 3874024X50000	RELAIS, BEQU.LAT./POMPE A ESS. RELAY ASSY, FUEL PUMP	41,35 €
# 24	37146-33E00-000 3714633E00000 3714633E00000	BLANK KEY KEY, BLANK	20,19 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de BEDRADING (MODELE K4 E2,E19) van uw Suzuki van V-STROM. Laat het ons weten als u vragen heeft.
