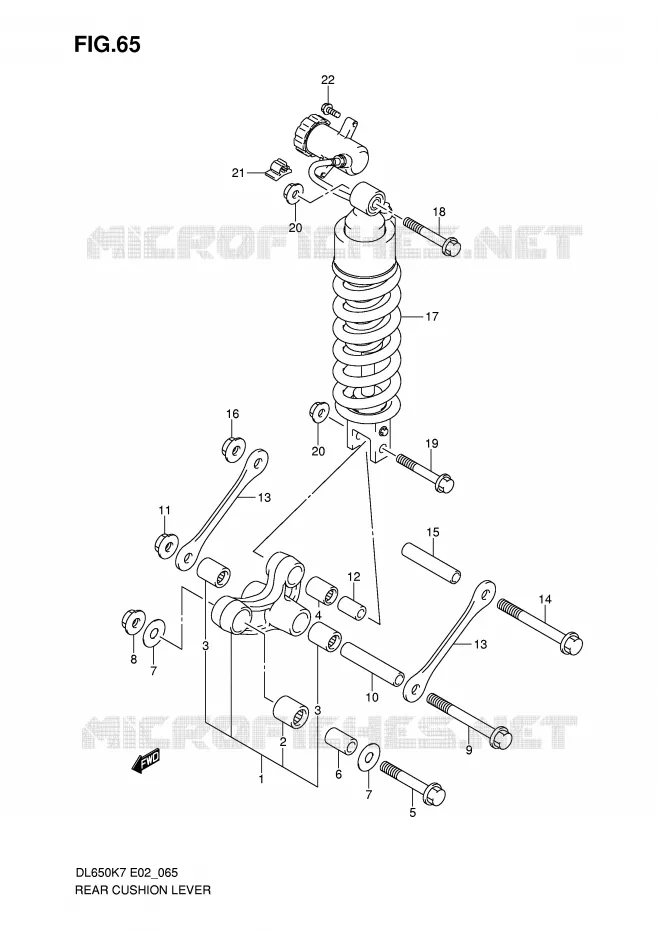

SCHOKBREKER AANEENSCHAKELING VOOR SUZUKI V-STROM 650 2009

ACHTERWIEL (DL650K7 / K8 / K9 / L0 / UEL0) REFER TO FIG.67(K- 5) FOR DL650AK7/AK8/AK9/AL0/AUEL0

(1) 62600-06872-000

LEVER SET.RR CUSHION
LEVER SET, REAR CUSHION

(2) 09263-20121-000

ROLLER BEARING 20X27X30
BEARING, FRONT (20X27X30)

(3) 09263-17053-000

.BEARING(17X24X25)
BEARING, CENTER (17X24X25)

(3) 09263-17053-000

.BEARING(17X24X25)
BEARING, CENTER (17X24X25)

(3) 09263-17053-000

.BEARING(17X24X25)
BEARING, CENTER (17X24X25)
.BEARING(17X24X25)

(3) 09263-17053-000

.BEARING(17X24X25)
BEARING, CENTER (17X24X25)
.BEARING(17X24X25)

(4) 09263-17057-000

BEARING,17X24X26
BEARING, REAR (17X24X26)

(5) 62658-19F00-000

BOLT,RR CUSHION LEVER,FR
BOLT, FRONT (12X78)

(6) 62684-12C00-000

DOUILLE DE ROULEMENT, LEVIER
SPACER, FRONT (12X78)

(7) 09160-12037-000

WASHER 12X34X1
WASHER

(7) 09160-12037-000

WASHER 12X34X1
WASHER

(8) 09159-12056-000

NUT

(9) 62621-19D00-000

BOLT,REAR CUSHION ROD
BOLT, CENTER (12X111)

(10) 09180-12122-000

DOUILLE 12X17X85
SPACER, CENTER (12X17X85)

(11) 09159-12056-000

NUT

(12) 62684-40A10-000

DOUILLE
SPACER, REAR (10X17X30)

(13) 62641-06G00-000

ROD,RR CUSHION LEVER
ROD, REAR CUSHION

(13) 62641-06G00-000

ROD,RR CUSHION LEVER
ROD, REAR CUSHION

(14) 62621-19D00-000

BOLT,REAR CUSHION ROD
BOLT, ROD (12X111)

(15) 09180-12122-000

DOUILLE 12X17X85
SPACER, ROD (12X17X85)

(16) 09159-12056-000

NUT

(17) 62100-06G60-13L

ABSORBER ASSY. REAR SHOCK
ABSORBER ASSY, REAR SHOCK (SILVER)

(18) 09103-10033-000

BOLT,10X70
BOLT, UPPER (10X70)

(19) 09103-10143-000

BOLT 10X55
BOLT, LOWER (10X55)

(20) 09159-10115-000

NUT.ENG RH MTG BRKT
NUT

(20) 09159-10115-000

NUT.ENG RH MTG BRKT
NUT

(21) 09403-10313-000

CLAMP SET
CLAMP, ADJUSTER HOSE

(22) 01550-0616A-000

BOLT
BOLT, TANK

	Onderdeelnummer	Produkt	Aantal
# 1	62600-06870-000 62600-06872-000 6260006870000	LEVER SET.RR CUSHION LEVER SET, REAR CUSHION	322,50 €
# 2	09263-20073-000 09263-20121-000 0926320073000	ROLLER BEARING 20X27X30 BEARING, FRONT (20X27X30)	22,76 €
# 3	09263-17037-000 09263-17053-000 0926317037000	.BEARING(17X24X25) BEARING, CENTER (17X24X25)	22,63 €
# 4	09263-17034-000 09263-17057-000 0926317034000	BEARING, 17X24X26 BEARING, REAR (17X24X26)	25,64 €
# 5	62658-19F00-000 6265819F00000 6265819F00000	BOLT, RR CUSHION LEVER, FR BOLT, FRONT (12X78)	9,01 €
# 6	62684-12C00-000 6268412C00000 6268412C00000	DOUILLE DE ROULEMENT, LEVIER SPACER, FRONT (12X78)	13,65 €
# 7	09160-12037-000 0916012037000 0916012037000	WASHER 12X34X1 WASHER	4,30 €
# 8	09159-12056-000 0915912056000 0915912056000	NUT	6,57 €
# 9	62621-19D00-000 6262119D00000 6262119D00000	BOLT, REAR CUSHION ROD BOLT, CENTER (12X111)	13,25 €
# 10	09180-12122-000 0918012122000 0918012122000	DOUILLE 12X17X85 SPACER, CENTER (12X17X85)	14,91 €
# 11	09159-12056-000 0915912056000 0915912056000	NUT	6,57 €
# 12	62684-40A10-000 6268440A10000 6268440A10000	DOUILLE SPACER, REAR (10X17X30)	11,10 €
# 13	62641-06G00-000 6264106G00000 6264106G00000	ROD, RR CUSHION LEVER ROD, REAR CUSHION	21,71 €
# 14	62621-19D00-000 6262119D00000 6262119D00000	BOLT, REAR CUSHION ROD BOLT, ROD (12X111)	13,25 €
# 15	09180-12122-000 0918012122000 0918012122000	DOUILLE 12X17X85 SPACER, ROD (12X17X85)	14,91 €
# 16	09159-12056-000 0915912056000 0915912056000	NUT	6,57 €
# 17	62100-06G60-13L 6210006G6013L 6210006G6013L	ABSORBER ASSY. REAR SHOCK ABSORBER ASSY, REAR SHOCK (SILVER)	1 305,29 €
# 18	09103-10033-000 0910310033000 0910310033000	BOLT, 10X70 BOLT, UPPER (10X70)	5,57 €
# 19	09103-10143-000 0910310143000 0910310143000	BOLT 10X55 BOLT, LOWER (10X55)	4,17 €
# 20	09159-10115-000 0915910115000 0915910115000	NUT.ENG RH MTG BRKT NUT	4,64 €
# 21	09403-10313-000 0940310313000 0940310313000	CLAMP SET CLAMP, ADJUSTER HOSE	6,23 €
# 22	01550-0616A-000 015500616A000 015500616A000	BOLT BOLT, TANK	2,62 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de SCHOKBREKER AANEENSCHAKELING van uw Suzuki V-STROM 650 van V-STROM. Laat het ons weten als u vragen heeft.
