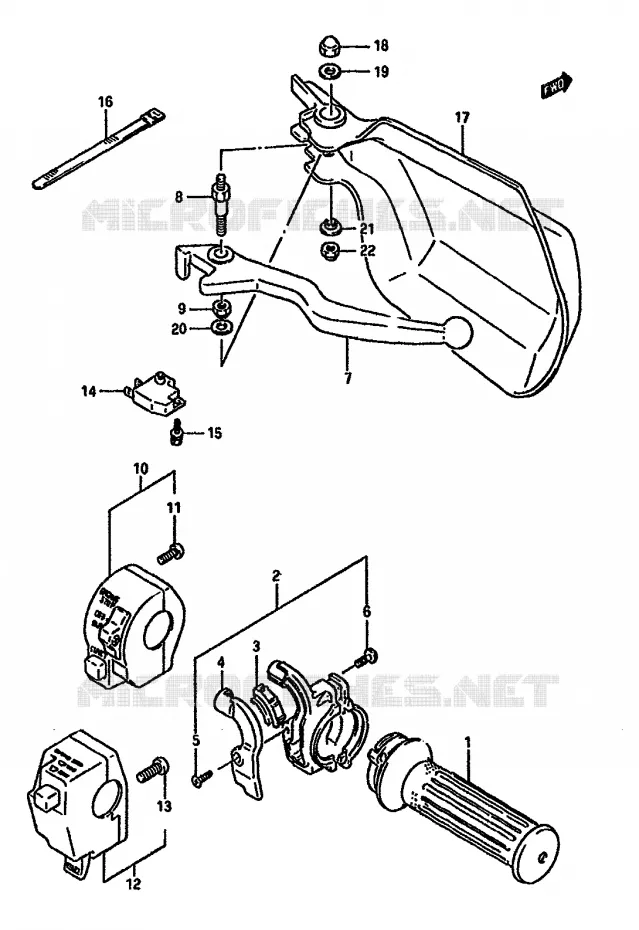

RIGHT SWITCH - HANDGREEP VOOR SUZUKI DR 750 1989

LINKER HANDGREEP (MODELE J) REFER TO FIG.42A (G-12) FOR MODEL K

(1) 57110-13610-000

THROTTLE GRIP
GRIP,THROTTLE

(2) 57100-13601-000

CARTER DE POIGNEE DE GAZ
CASE ASSY,THROTTLE

(3) 57122-13600-000

PIECE COULISSANT
PIECE

(4) 57129-13601-000

COUVERTURE DE CARTER DE POIGN.
COVER

(5) 02122-0410B-000

SCREW (4X10)
.SCREW

(6) 02112-0516B-000

SCREW. TRUNK BOX
.SCREW

(7) 57421-13001-000

LEVIER DE FREIN AVANT
LEVER

(8) 57431-15A00-000

VIS DE LEVIER
BOLT

(9) 08319-2106A-000

NUT
.NUT 6MM

(10) 37200-44B00-000

INTERRUPTEUR, GUIDON DROITE
SWITCH ASSY,HANDLE RH

(11) 02112-0420A-000

.SCREW

(12) 37200-44B34-000

CAOMMUTATEUR, GUIDON DROITE
SWITCH ASSY,HANDLE RH

(13) 02112-0525A-000

.SCREW

(14) 57460-14J02-000

SWITCH ASSY,STOP

(15) 57465-17C00-000

VIS
SCREW

(16) 09407-12402-000

GUIDE DE CABLE L=120
CLAMP (L:120)

(17) 57300-15820-28V

GUARD SET.KNUCKLE
GUARD,KNUCKLE RH (RED)

(17) 57341-15A01-34S

PROTEGE DE MAIN DROITE BLEU
GUARD,KNUCKLE RH (BLUE)

(17) 57341-15A01-37F

PROTEGE DE MAIN DROITE ORANGE
GUARD,KNUCKLE RH (ORANGE)

(17) 57341-15A10-0NF

PROTEGE DE MAIN DROITE BLEU
GUARD,KNUCKLE RH (BLUE)

(18) 08313-11065-000

NUT
NUT, CENTER

(19) 09160-06088-000

RONDELLE 6.5X20X1.6
WASHER (6.5X20X1.6)

(20) 09160-06019-000

RONDELLE 6.5X16X1.2
WASHER

(21) 09169-06055-000

TOLE DE SURETE
WASHER

(22) 08319-2106A-000

NUT
.NUT 6MM

	Onderdeelnummer	Produkt	Aantal
# 1	57110-13610-000 5711013610000 5711013610000	THROTTLE GRIP GRIP, THROTTLE	Niet beschikbaar	0,00 €
# 2	57100-28B00-000 57100-13601-000 5710028B00000	CARTER DE POIGNEE DE GAZ CASE ASSY, THROTTLE	62,40 €
# 3	57122-13600-000 5712213600000 5712213600000	PIECE COULISSANT PIECE	6,35 €
# 4	57129-13601-000 5712913601000 5712913601000	COUVERTURE DE CARTER DE POIGN. COVER	10,03 €
# 5	02132-04105-000 02122-0410B-000 0213204105000	SCREW (4X10) .SCREW	2,82 €
# 6	02112-05165-000 02112-0516B-000 0211205165000	SCREW. TRUNK BOX .SCREW	2,06 €
# 7	57421-13001-000 5742113001000 5742113001000	LEVIER DE FREIN AVANT LEVER	17,10 €
# 8	57431-15A00-000 5743115A00000 5743115A00000	VIS DE LEVIER BOLT	Niet beschikbaar	0,00 €
# 9	08319-21065-000 08319-2106A-000 0831921065000	NUT .NUT 6MM	2,09 €
# 10	37200-44B00-000 3720044B00000 3720044B00000	INTERRUPTEUR, GUIDON DROITE SWITCH ASSY, HANDLE RH	Niet beschikbaar	0,00 €
# 11	02112-04205-000 02112-0420A-000 0211204205000	.SCREW	1,64 €
# 12	37200-44B30-000 3720044B30000	CAOMMUTATEUR, GUIDON DROITE SWITCH ASSY, HANDLE RH	Niet beschikbaar	0,00 €
# 13	02112-05256-000 02112-0525A-000 0211205256000	.SCREW	1,75 €
# 14	57460-17C00-000 57460-14J02-000 5746017C00000	SWITCH ASSY, STOP	30,68 €
# 15	57465-17C00-000 5746517C00000 5746517C00000	VIS SCREW	2,62 €
# 16	09407-12402-000 0940712402000 0940712402000	GUIDE DE CABLE L=120 CLAMP (L:120)	3,90 €
# 17	57341-15A01-28V 5734115A0128V	GUARD SET.KNUCKLE GUARD, KNUCKLE RH (RED)	Niet beschikbaar	0,00 €
# 17	57341-15A01-34S 5734115A0134S 5734115A0134S	PROTEGE DE MAIN DROITE BLEU GUARD, KNUCKLE RH (BLUE)	Niet beschikbaar	0,00 €
# 17	57341-15A01-37F 5734115A0137F 5734115A0137F	PROTEGE DE MAIN DROITE ORANGE GUARD, KNUCKLE RH (ORANGE)	Niet beschikbaar	0,00 €
# 17	57341-15A01-38K 5734115A0138K	PROTEGE DE MAIN DROITE BLEU GUARD, KNUCKLE RH (BLUE)	Niet beschikbaar	0,00 €
# 18	08313-11065-000 0831311065000 0831311065000	NUT NUT, CENTER	Niet beschikbaar	0,00 €
# 19	09160-06102-000 09160-06088-000 0916006102000	RONDELLE 6.5X20X1.6 WASHER (6.5X20X1.6)	2,17 €
# 20	09160-06019-000 0916006019000 0916006019000	RONDELLE 6.5X16X1.2 WASHER	1,84 €
# 21	09169-06055-000 0916906055000 0916906055000	TOLE DE SURETE WASHER	2,20 €
# 22	08319-21065-000 08319-2106A-000 0831921065000	NUT .NUT 6MM	2,09 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de RIGHT SWITCH - HANDGREEP van uw Suzuki DR 750 S van DR. Laat het ons weten als u vragen heeft.
