NOKKENAS - VALVES

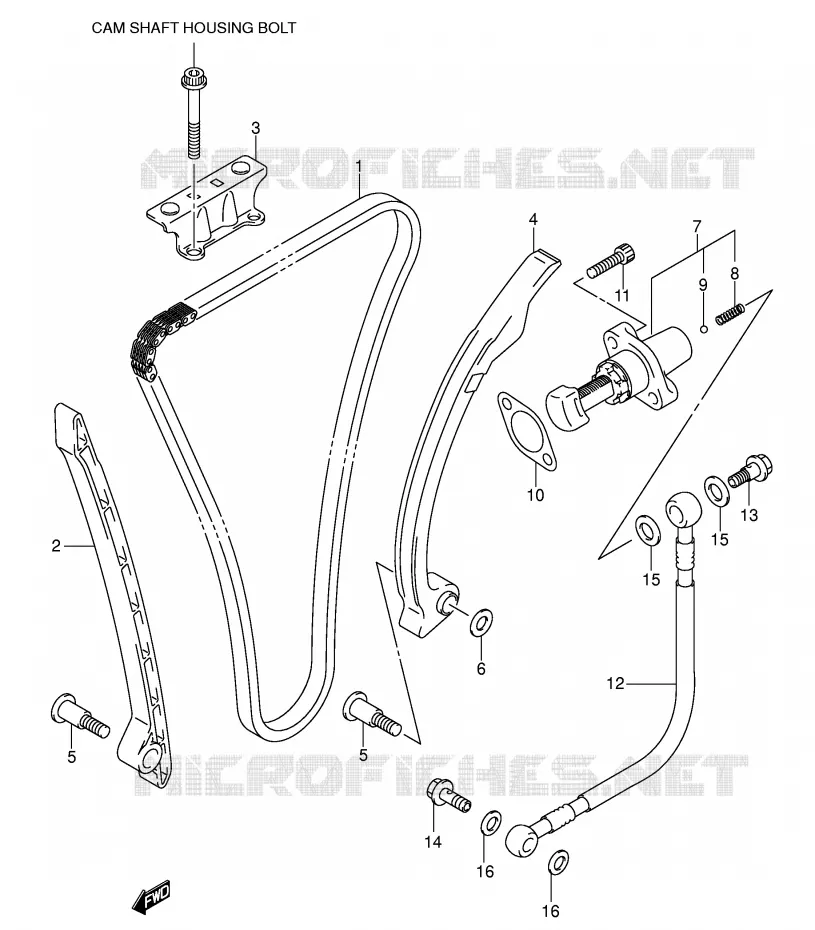

TIMING VOOR SUZUKI GSX-R 750 2003

BRANDSTOFINJECTIE ASSY (MODELE Y) REFER TO FIG.11A(1-D-3) FOR MODEL K1

(1) 12760-35F01-000

CHAIN COMP,CAMSHAFT DRIVE
CHAIN, CAM SHAFT DRIVE (128LE)

(2) 12771-35F01-000

CAM CHAIN N? 1 GUIDE
GUIDE, CAM CHAIN NO.1

(3) 12782-35F11-000

GUIDE, CAM CHAIN NO.2

(4) 12811-35F01-000

CAM CHAIN TENSIONER
TENSIONER, CAM CHAIN

(5) 12812-26B02-000

BOLT,CAM CHAIN TENSIONER/GUID
BOLT

(5) 12812-26B02-000

BOLT,CAM CHAIN TENSIONER/GUID
BOLT

(6) 08322-0108A-000

WASHER

(7) 12830-35F01-000

ADJUSTER ASSY,TENSINER
ADJUSTER ASSY, TENSIONER

(8) 12831-35F00-000

SPRING

(9) 12839-35F00-000

BALL

(10) 12837-35F00-000

GASKET,TENSIONER ADJUSTER
GASKET, ADJUSTER

(11) 07130-0625B-000

BOLT. CL RLSE CYL
BOLT

(12) 12835-35F10-000

HOSE
HOSE, TENSIONER ADJUSTER OIL

(13) 12836-35F00-000

BOLT
BOLT, OIL HOSE UNION NO.1

(14) 12838-35F01-000

BOLT,ADJ OIL HOSE UNION
BOLT, OIL HOSE UNION NO.2

(15) 09168-12019-000

GASKET
GASKET, OIL HOSE NO.1

(15) 09168-12019-000

GASKET
GASKET, OIL HOSE NO.1

(15) 09168-12017-000

BAGUE DE JOINT 12X17X1
GASKET, OIL HOSE NO.1

(15) 09168-12017-000

BAGUE DE JOINT 12X17X1
GASKET, OIL HOSE NO.1

(16) 09168-08016-000

BAGUE DE JOINT 8.2X14X1
GASKET, OIL HOSE NO.2

(16) 09168-08016-000

BAGUE DE JOINT 8.2X14X1
GASKET, OIL HOSE NO.2

(16) 09168-08016-000

BAGUE DE JOINT 8.2X14X1
GASKET, OIL HOSE NO.2
BAGUE DE JOINT 8.2X14X1

(16) 09168-08016-000

BAGUE DE JOINT 8.2X14X1
GASKET, OIL HOSE NO.2
BAGUE DE JOINT 8.2X14X1

	Onderdeelnummer	Produkt	Aantal
# 1	12760-35F00-000 12760-35F01-000 1276035F00000	CHAIN COMP, CAMSHAFT DRIVE CHAIN, CAM SHAFT DRIVE (128LE)	154,00 €
# 2	12771-35F01-000 1277135F01000 1277135F01000	CAM CHAIN N? 1 GUIDE GUIDE, CAM CHAIN NO.1	40,58 €
# 3	12782-35F00-000 12782-35F11-000 1278235F00000	GUIDE, CAM CHAIN NO.2	23,16 €
# 4	12811-35F01-000 1281135F01000 1281135F01000	CAM CHAIN TENSIONER TENSIONER, CAM CHAIN	48,65 €
# 5	12812-26B02-000 1281226B02000 1281226B02000	BOLT, CAM CHAIN TENSIONER/GUID BOLT	7,60 €
# 6	08322-01083-000 08322-0108A-000 0832201083000	WASHER	2,42 €
# 7	12830-35F00-000 12830-35F01-000 1283035F00000	ADJUSTER ASSY, TENSINER ADJUSTER ASSY, TENSIONER	140,06 €
# 8	12831-35F00-000 1283135F00000 1283135F00000	SPRING	7,76 €
# 9	12839-35F00-000 1283935F00000 1283935F00000	BALL	7,60 €
# 10	12837-35F00-000 1283735F00000 1283735F00000	GASKET, TENSIONER ADJUSTER GASKET, ADJUSTER	6,45 €
# 11	07130-06253-000 07130-0625B-000 0713006253000	BOLT. CL RLSE CYL BOLT	3,42 €
# 12	12835-35F00-000 12835-35F10-000 1283535F00000	HOSE HOSE, TENSIONER ADJUSTER OIL	85,39 €
# 13	12836-35F00-000 1283635F00000 1283635F00000	BOLT BOLT, OIL HOSE UNION NO.1	9,01 €
# 14	12838-35F00-000 12838-35F01-000 1283835F00000	BOLT, ADJ OIL HOSE UNION BOLT, OIL HOSE UNION NO.2	13,63 €
# 15	09168-12017-000 0916812017000 0916812017000	BAGUE DE JOINT 12X17X1 GASKET, OIL HOSE NO.1	2,06 €
# 15	09168-12019-000 0916812019000 0916812019000	GASKET GASKET, OIL HOSE NO.1	4,17 €
# 16	09168-08008-000 09168-08016-000 0916808008000	BAGUE DE JOINT 8.2X14X1 GASKET, OIL HOSE NO.2	2,02 €
