FOOTREST (MODELE Z) FIG50 (G-7) : MODEL D

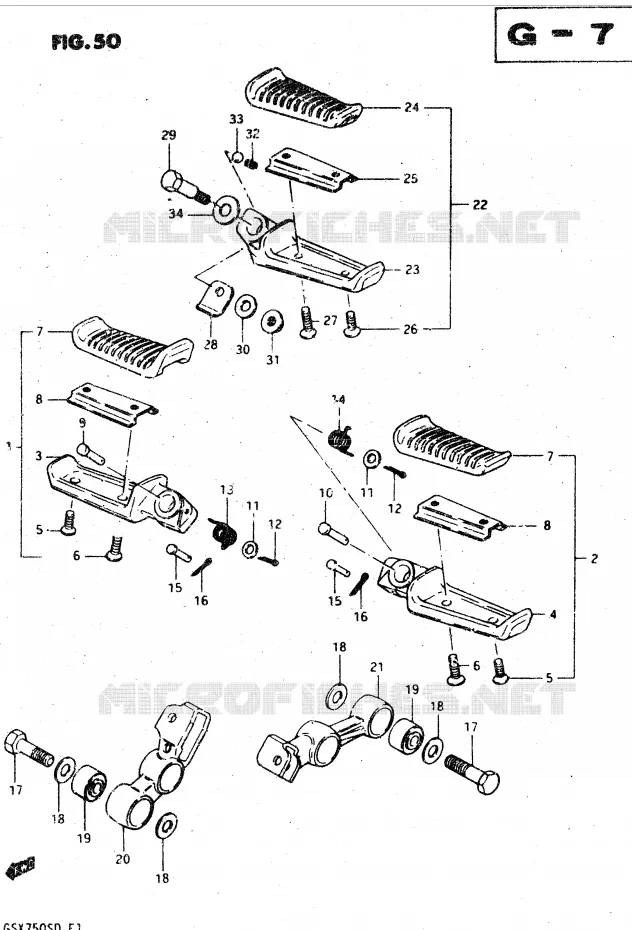

FOOTREST (MODELE D) VOOR SUZUKI GSX-S 750 1983

BENZINETANK (MODELE Z) FIG52 (G-9) : MODEL D

(1) 43501-33301-000

REPOSE PIED COMPLET
FOOTREST ASSY, FRONT RH

(2) 43502-33301-000

FOOTREST ASSY,FRONT,
FOOTREST ASSY, FRONT LH

(3) 43501-33301-000

REPOSE PIED COMPLET
.BAR, FRONT FOOTREST RH

(4) 43520-33301-000

BAR,FRONT FOOTREST,L
.BAR, FRONT FOOTREST LH

(5) 02112-05127-000

VIS 5X12MM
SCREW, THROTTLE CABLE

(6) 02112-05167-000

VIS 5X16MM
SCREW, THROTTLE CABLE

(7) 43551-33300-000

CAOUTCHOUC REPOSE PIED
RUBBER, FRONT FOOTREST

(8) 43580-33301-000

PLAQUE
PLATE, FRONT FOOTREST RUBBER

(9) 09200-08002-000

BOULON
PIN, RH

(10) 09200-08040-000

BOULON
PIN, LH

(11) 08322-01087-000

RONDELLE 8MM
.8MM FLAT WASHER, RH

(12) 04111-2020A-000

COTTER PIN. ROD END
COTTER PIN

(13) 09448-10002-000

RESSORT
SPRING, RH

(14) 09448-14028-XC0

SPRING
SPRING, LH

(15) 09200-06040-000

(16) 04111-2020A-000

COTTER PIN. ROD END
COTTER PIN

(17) 09104-10029-000

VIS M10X38
DISCONTINUED

(18) 09160-10142-000

WASHER
WASHER, FRONT

(19) 09319-10047-000

DOUILLE
BUSH

(20) 43531-49310-000

SUPPORT REPOSE PIED DROITE
HOLDER, FOOTREST RH

(21) 43541-49310-000

SUPPORT REPOSE PIED GAUCHE
HOLDER, FOOTREST LH

(22) 43600-45501-000

REPOSE PIED ARRIERE
FOOTREST ASSY, PILLION RH

(22) 43700-45501-000

REPOSE PIED ARRIERE
FOOTREST ASSY, PILLION LH

(23) 43610-45501-000

RH PILLION BAR
BAR, PILLION FOOTREST RH

(23) 43710-45501-000

LH BAR
BAR, PILLION FOOTREST LH

(24) 43612-45500-000

CAOUTCHOUC REPOSE PIED ARRIERE
RUBBER, PILLION FOOTREST

(25) 43632-45501-000

PLAQUE
PLATE, RUBBER STOP

(26) 02122-05127-000

VIS 5X12MM
SCREW (5X12)

(27) 02122-05167-000

VIS 5X16MM
.SCREW

(28) 43635-45510-000

PLAQUETTE
PLATE, SPRING STOP

(29) 09111-06038-000

VIS
BOLT

(30) 08322-01087-000

RONDELLE 8MM
.8MM FLAT WASHER, RH

(31) 08319-31067-000

ECROU 6MM CHROMEE
.NUT

(32) 09440-05003-000

RESSORT
SPRING

(33) 06111-07004-000

BALL 7/32 AKS
STEEL BALL

(34) 09181-08004-000

RONDELLE
SHIM

	Onderdeelnummer	Produkt	Aantal
# 1	43501-33300-000 4350133300000	REPOSE PIED COMPLET FOOTREST ASSY, FRONT RH	Niet beschikbaar	0,00 €
# 2	43502-33300-000 43502-33301-000 4350233300000	FOOTREST ASSY, FRONT, FOOTREST ASSY, FRONT LH	82,42 €
# 3	43510-33300-000 4351033300000	REPOSE PIED COMPLET .BAR, FRONT FOOTREST RH	Niet beschikbaar	0,00 €
# 4	43520-33300-000 4352033300000	BAR, FRONT FOOTREST, L .BAR, FRONT FOOTREST LH	Niet beschikbaar	0,00 €
# 5	02112-05128-000 02112-05127-000 0211205128000	VIS 5X12MM SCREW, THROTTLE CABLE	2,62 €
# 6	02112-05168-000 02112-05167-000 0211205168000	VIS 5X16MM SCREW, THROTTLE CABLE	2,62 €
# 7	43551-33300-000 4355133300000 4355133300000	CAOUTCHOUC REPOSE PIED RUBBER, FRONT FOOTREST	11,67 €
# 8	43580-33301-000 4358033301000 4358033301000	PLAQUE PLATE, FRONT FOOTREST RUBBER	8,33 €
# 9	09200-08002-000 0920008002000 0920008002000	BOULON PIN, RH	2,22 €
# 10	09200-08040-000 0920008040000 0920008040000	BOULON PIN, LH	2,88 €
# 11	08322-11088-000 08322-01087-000 0832211088000	RONDELLE 8MM .8MM FLAT WASHER, RH	2,42 €
# 12	04111-20208-000 04111-2020A-000 0411120208000	COTTER PIN. ROD END COTTER PIN	1,60 €
# 13	09448-10002-000 0944810002000 0944810002000	RESSORT SPRING, RH	Niet beschikbaar	0,00 €
# 14	09448-14028-000 09448-14028-XC0 0944814028000	SPRING SPRING, LH	3,57 €
# 15	09200-06040-000 0920006040000 0920006040000	PIN	3,13 €
# 16	04111-20208-000 04111-2020A-000 0411120208000	COTTER PIN. ROD END COTTER PIN	1,60 €
# 17	09104-10012-000 09104-10029-000 0910410012000	VIS M10X38 DISCONTINUED	3,84 €
# 18	09160-10057-000 09160-10142-000 0916010057000	WASHER WASHER, FRONT	3,08 €
# 19	09319-10047-000 0931910047000 0931910047000	DOUILLE BUSH	8,92 €
# 20	43531-49310-000 4353149310000 4353149310000	SUPPORT REPOSE PIED DROITE HOLDER, FOOTREST RH	Niet beschikbaar	0,00 €
# 21	43541-49310-000 4354149310000 4354149310000	SUPPORT REPOSE PIED GAUCHE HOLDER, FOOTREST LH	Niet beschikbaar	0,00 €
# 22	43600-45501-000 4360045501000 4360045501000	REPOSE PIED ARRIERE FOOTREST ASSY, PILLION RH	56,43 €
# 22	43700-45501-000 4370045501000 4370045501000	REPOSE PIED ARRIERE FOOTREST ASSY, PILLION LH	Niet beschikbaar	0,00 €
# 23	43610-45501-000 4361045501000 4361045501000	RH PILLION BAR BAR, PILLION FOOTREST RH	Niet beschikbaar	0,00 €
# 23	43710-45501-000 4371045501000 4371045501000	LH BAR BAR, PILLION FOOTREST LH	Niet beschikbaar	0,00 €
# 24	43612-45500-000 4361245500000 4361245500000	CAOUTCHOUC REPOSE PIED ARRIERE RUBBER, PILLION FOOTREST	Niet beschikbaar	0,00 €
# 25	43632-45501-000 4363245501000 4363245501000	PLAQUE PLATE, RUBBER STOP	4,71 €
# 26	02132-05127-000 02122-05127-000 0213205127000	VIS 5X12MM SCREW (5X12)	2,26 €
# 27	02132-05168-000 02122-05167-000 0213205168000	VIS 5X16MM .SCREW	2,24 €
# 28	43635-45510-000 4363545510000 4363545510000	PLAQUETTE PLATE, SPRING STOP	Niet beschikbaar	0,00 €
# 29	09111-06038-000 0911106038000 0911106038000	VIS BOLT	5,72 €
# 30	08322-11088-000 08322-01087-000 0832211088000	RONDELLE 8MM .8MM FLAT WASHER, RH	2,42 €
# 31	08319-31068-000 08319-31067-000 0831931068000	ECROU 6MM CHROMEE .NUT	2,53 €
# 32	09440-05003-000 0944005003000 0944005003000	RESSORT SPRING	1,75 €
# 33	06111-07004-000 0611107004000 0611107004000	BALL 7/32 AKS STEEL BALL	1,53 €
# 34	09181-08004-000 0918108004000 0918108004000	RONDELLE SHIM	1,86 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de FOOTREST (MODELE D) van uw Suzuki KATANA 750 van GSX-S. Laat het ons weten als u vragen heeft.
