FRONT HOOFDREMCILINDER (VS750GLPJ / GLPK / GLPL / GLPM)

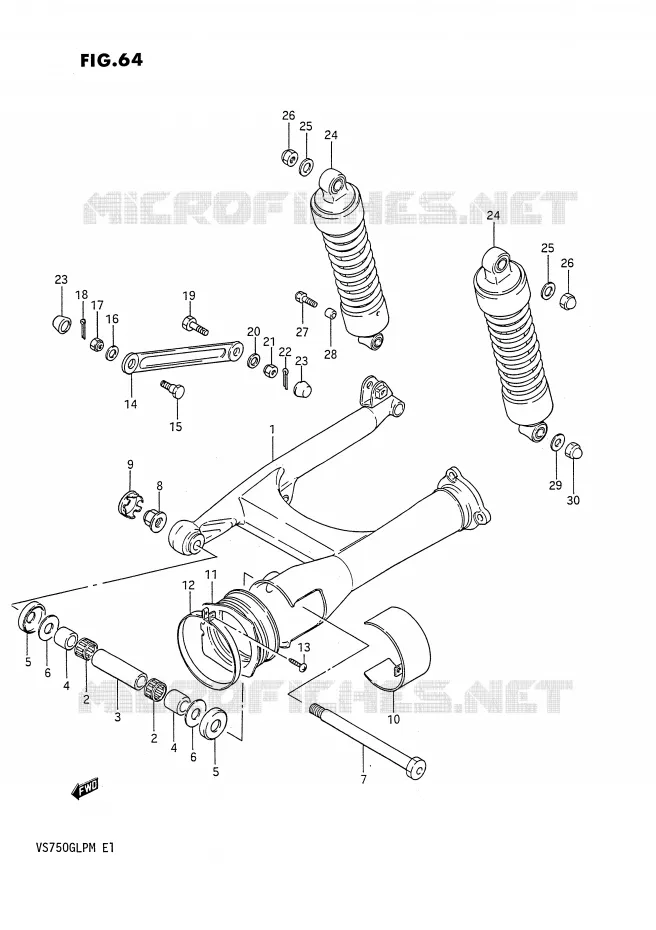

SWINGARM (MODELE F) VOOR SUZUKI INTRUDER 750 1988

SWINGARM (MODELE G) REFER TO FIG.66 (K-4) FOR MODEL H/J/K/L/M

(1) 61100-38A02-24D

SWINGING ARM, REAR (MAROON)

(2) 09263-22022-000

ROULEMENT A AIGUILLE 22X29X20
BEARING

(3) 61282-38E01-000

SPACER
SPACER, CENTER

(4) 61251-32400-000

DOUILLE BRAS OSCILLANT
SPACER

(5) 61262-45002-000

COUVERCLE
DUST SEAL

(6) 08211-14341-000

RONDELLE DE SURETE
THRUST WASHER

(7) 61211-38A00-000

AXE BRAS OSCILLANT VS750
SHAFT, PIVOT

(8) 08319-3114A-000

NUT

(9) 61222-38A01-000

COUVERCLE DROITE AXE BRAS OSC.
CAP, RH

(10) 61232-38A00-13L

COUVERTURE BRAS OSCILLANT VX
CAP, LH (MAROON)

(11) 61372-38A00-000

SOUFFLET DE CARDAN
BOOT

(12) 09402-92306-XC0

CLAMP

(13) 03211-0425B-000

SCREW

(14) 64310-38A02-019

TORQUE LINK, REAR (BLACK)

(15) 09111-10010-000

VIS
BOLT, FRONT

(16) 09160-10121-000

WASHER,10.5X18X1
WASHER

(17) 09159-10059-000

ECROU 10MM
NUT

(18) 04111-1620A-000

PIN
.PIN, COTTER

(19) 09101-10019-000

BOLT, REAR

(20) 09160-10121-000

WASHER,10.5X18X1
WASHER

(21) 09159-10059-000

ECROU 10MM
NUT

(22) 04111-1620A-000

PIN
.PIN, COTTER

(23) 09251-13002-000

BOUCHON CAOUTCHOUC
CAP

(24) 62100-38A53-000

RR SHOCK ABSORBER ASSY
ABSORBER ASSY, REAR SHOCK

(25) 09160-10093-000

RONDELLE 10,5X24X2,3
WASHER, LOWER

(26) 08313-10107-000

ECROU A CAPUCHON 10MM CHROMEE
NUT, LOWER

(27) 09104-10002-000

VIS
BOLT, LOWER RH

(28) 09180-10139-000

SPACER,10.2X14X20.7
SPACER, LOWER RH (10.2X14X20.70)

(29) 09160-10093-000

RONDELLE 10,5X24X2,3
WASHER, LOWER

(30) 08313-10107-000

ECROU A CAPUCHON 10MM CHROMEE
NUT, LOWER

	Onderdeelnummer	Produkt	Aantal
# 1	61100-38A02-24D 6110038A0224D 6110038A0224D	SWINGING ARM, REAR (MAROON)	Niet beschikbaar	0,00 €
# 2	09263-22022-000 0926322022000 0926322022000	ROULEMENT A AIGUILLE 22X29X20 BEARING	27,53 €
# 3	61282-38A00-000 61282-38E01-000 6128238A00000	SPACER SPACER, CENTER	13,82 €
# 4	61251-32400-000 6125132400000 6125132400000	DOUILLE BRAS OSCILLANT SPACER	12,85 €
# 5	61262-45002-000 6126245002000 6126245002000	COUVERCLE DUST SEAL	6,45 €
# 6	08211-14341-000 0821114341000 0821114341000	RONDELLE DE SURETE THRUST WASHER	3,22 €
# 7	61211-38A00-000 6121138A00000 6121138A00000	AXE BRAS OSCILLANT VS750 SHAFT, PIVOT	Niet beschikbaar	0,00 €
# 8	08319-31148-000 08319-3114A-000 0831931148000	NUT	8,65 €
# 9	61222-38A01-000 6122238A01000 6122238A01000	COUVERCLE DROITE AXE BRAS OSC. CAP, RH	8,88 €
# 10	61232-38A00-24D 61232-38A00-13L 6123238A0024D	COUVERTURE BRAS OSCILLANT VX CAP, LH (MAROON)	28,39 €
# 11	61372-38A00-000 6137238A00000 6137238A00000	SOUFFLET DE CARDAN BOOT	19,34 €
# 12	09402-92306-000 09402-92306-XC0 0940292306000	CLAMP	6,52 €
# 13	03211-04255-000 03211-0425B-000 0321104255000	SCREW	2,66 €
# 14	64310-38A02-019 6431038A02019 6431038A02019	TORQUE LINK, REAR (BLACK)	Niet beschikbaar	0,00 €
# 15	09111-10010-000 0911110010000 0911110010000	VIS BOLT, FRONT	Niet beschikbaar	0,00 €
# 16	09160-10026-000 09160-10121-000 0916010026000	WASHER, 10.5X18X1 WASHER	2,29 €
# 17	09159-10059-000 0915910059000 0915910059000	ECROU 10MM NUT	2,95 €
# 18	04111-16158-000 04111-1620A-000 0411116158000	PIN .PIN, COTTER	1,64 €
# 19	09101-10019-000 0910110019000 0910110019000	BOLT, REAR	Niet beschikbaar	0,00 €
# 20	09160-10026-000 09160-10121-000 0916010026000	WASHER, 10.5X18X1 WASHER	2,29 €
# 21	09159-10059-000 0915910059000 0915910059000	ECROU 10MM NUT	2,95 €
# 22	04111-16158-000 04111-1620A-000 0411116158000	PIN .PIN, COTTER	1,64 €
# 23	09251-13002-000 0925113002000 0925113002000	BOUCHON CAOUTCHOUC CAP	6,52 €
# 24	62100-38A03-000 62100-38A53-000 6210038A03000	RR SHOCK ABSORBER ASSY ABSORBER ASSY, REAR SHOCK	392,93 €
# 25	09160-10095-000 09160-10093-000 0916010095000	RONDELLE 10, 5X24X2, 3 WASHER, LOWER	2,68 €
# 26	08313-11107-000 08313-10107-000 0831311107000	ECROU A CAPUCHON 10MM CHROMEE NUT, LOWER	2,80 €
# 27	09104-10002-000 0910410002000 0910410002000	VIS BOLT, LOWER RH	4,79 €
# 28	09180-10104-000 09180-10139-000 0918010104000	SPACER, 10.2X14X20.7 SPACER, LOWER RH (10.2X14X20.70)	5,72 €
# 29	09160-10095-000 09160-10093-000 0916010095000	RONDELLE 10, 5X24X2, 3 WASHER, LOWER	2,68 €
# 30	08313-11107-000 08313-10107-000 0831311107000	ECROU A CAPUCHON 10MM CHROMEE NUT, LOWER	2,80 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
