KOPPELING

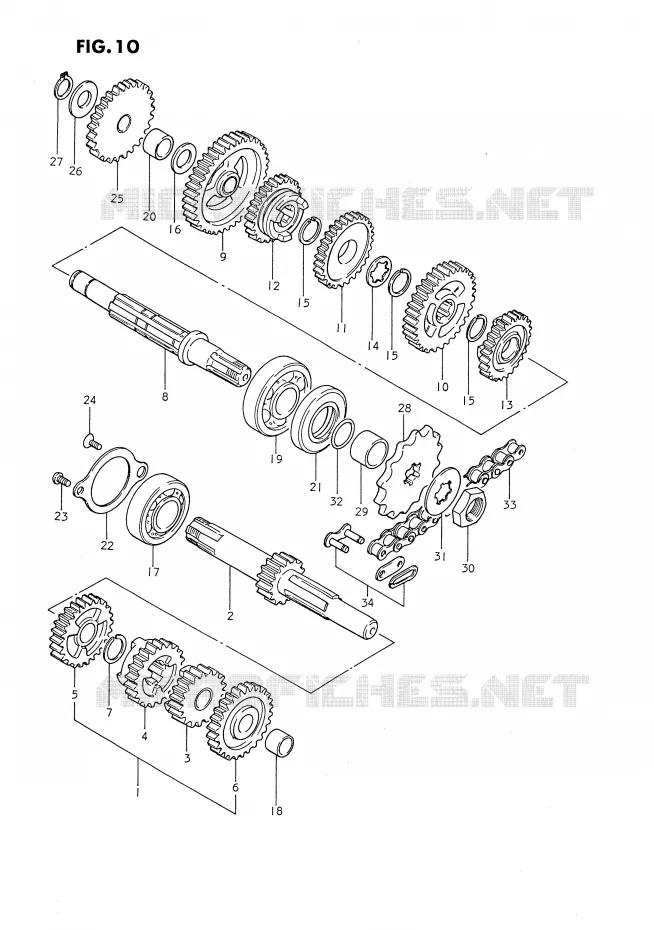

TRANSMISSION VOOR SUZUKI DS 80 1990

SCHAKELEN ASSY

(1) 24120-46001-000

DISCONTINUED

(1) 24120-46002-000

COUNTERSHAFT ASSY

(2) 24121-46001-000

COUNTERSHAFT (NT:15)

(2) 24121-46001-000

COUNTERSHAFT (NT:15)

(3) 24220-46000-000

GEAR, 2ND DRIVE (NT:19)

(4) 24231-46001-000

GEAR, 3RD DRIVE (NT:22)

(5) 24241-46000-000

PIGNON BOITE A VIT. 4.V. PRIM.
GEAR, 4TH DRIVE (NT:24)

(6) 24251-46001-000

24251-46001-000
DISCONTINUED

(7) 09380-17007-000

ANNEAU RETENUE
CIRCLIP

(8) 24131-46000-000

ARBRE SECONDAIRE NU
DRIVESHAFT

(9) 24310-46001-000

GEAR, 1ST DRIVEN (NT:35)

(10) 24321-46001-000

GEAR, 2ND DRIVEN (NT:32)

(11) 24331-46000-000

PIGNON BOITE A VIT. 3.V. SEC.
GEAR, 3RD DRIVEN (NT:29)

(12) 24341-46000-000

PIGNON BOITE A VIT. 4.V. SEC
GEAR, 4TH DRIVEN (NT:26)

(13) 24351-46000-000

PIGNON BOITE A VIT. 5.V. SEC
GEAR, 5TH DRIVEN (NT:24)

(14) 09160-13006-000

RONDELLE
WASHER (13X24X1)

(15) 09380-17007-000

ANNEAU RETENUE
CIRCLIP

(16) 09167-17003-000

TOLE DE SURETE
WASHER

(17) 09262-17023-000

ROULEMENT A BILLE 17X40X12
BEARING

(18) 09303-13001-000

DOUILLE
BUSH

(19) 08113-63030-000

ROULEMENT A BILLE
BEARING

(20) 09303-13001-000

DOUILLE
BUSH

(21) 09283-21003-000

SIMMER
OIL SEAL (21X40X6)

(22) 24741-46000-000

TOLE FIXATION DE ROULEMENT
HOLDER, BEARING

(23) 02112-0610B-000

SCREW

(23) 02112-06107-000

VIS 6X10
SCREW FIG.28 (E-5) : GSX1100ESD

(24) 02122-0612B-000

SCREW. RETAINER CAM CHAIN
SCREW

(24) 02122-06103-000

VIS 6X10MM, NOIR
SCREW

(25) 26260-46001-000

KICK ST IDLE GEAR
GEAR, KICK IDLE (NT:26)

(26) 08211-12261-000

RONDELLE DE SURETE
WASHER

(27) 08331-3112A-000

CIRCLIP

(28) 27511-46700-000

PIGNON
SPROCKET, ENGINE (NT:12)

(29) 09180-17008-000

DOUILLE 17X21X13
SPACER

(30) 09140-16002-000

ECROU
NUT

(31) 09167-16001-000

TOLE DE SURETE
WASHER

(32) 09280-17001-000

JOINT TORIQUE
O RING (D:1,ID:16.8)

(33) 27600-17421-000

27600-17421-000
DISCONTINUED

(33) 27600-27412-000

CHAIN, DRIVE (D.I.D428X96L)

(34) 27620-40220-000

ATTACHE RAPIDE
JOINT (RK)

(34) 27620-20911-000

JOINT SET.CHAIN DR-Z70/L7
JOINT (DID)

	Onderdeelnummer	Produkt	Aantal
# 1	24120-46001-000 2412046001000 2412046001000	DISCONTINUED	Niet beschikbaar	0,00 €
# 1	24120-46002-000 2412046002000 2412046002000	COUNTERSHAFT ASSY	Niet beschikbaar	0,00 €
# 2	24121-46001-000 2412146001000 2412146001000	COUNTERSHAFT (NT:15)	Niet beschikbaar	0,00 €
# 3	24220-46000-000 2422046000000 2422046000000	GEAR, 2ND DRIVE (NT:19)	Niet beschikbaar	0,00 €
# 4	24231-46001-000 2423146001000 2423146001000	GEAR, 3RD DRIVE (NT:22)	Niet beschikbaar	0,00 €
# 5	24241-46000-000 2424146000000 2424146000000	PIGNON BOITE A VIT. 4.V. PRIM. GEAR, 4TH DRIVE (NT:24)	43,23 €
# 6	24251-46000-000 2425146000000	24251-46001-000 DISCONTINUED	Niet beschikbaar	0,00 €
# 7	09380-17007-000 0938017007000 0938017007000	ANNEAU RETENUE CIRCLIP	1,97 €
# 8	24131-46000-000 2413146000000 2413146000000	ARBRE SECONDAIRE NU DRIVESHAFT	95,77 €
# 9	24310-46001-000 2431046001000 2431046001000	GEAR, 1ST DRIVEN (NT:35)	Niet beschikbaar	0,00 €
# 10	24321-46001-000 2432146001000 2432146001000	GEAR, 2ND DRIVEN (NT:32)	Niet beschikbaar	0,00 €
# 11	24331-46000-000 2433146000000 2433146000000	PIGNON BOITE A VIT. 3.V. SEC. GEAR, 3RD DRIVEN (NT:29)	53,08 €
# 12	24341-46000-000 2434146000000 2434146000000	PIGNON BOITE A VIT. 4.V. SEC GEAR, 4TH DRIVEN (NT:26)	53,08 €
# 13	24351-46000-000 2435146000000 2435146000000	PIGNON BOITE A VIT. 5.V. SEC GEAR, 5TH DRIVEN (NT:24)	56,26 €
# 14	09160-13006-000 0916013006000 0916013006000	RONDELLE WASHER (13X24X1)	1,86 €
# 15	09380-17007-000 0938017007000 0938017007000	ANNEAU RETENUE CIRCLIP	1,97 €
# 16	09167-17003-000 0916717003000 0916717003000	TOLE DE SURETE WASHER	2,46 €
# 17	09262-17023-000 0926217023000 0926217023000	ROULEMENT A BILLE 17X40X12 BEARING	19,01 €
# 18	09303-13001-000 0930313001000 0930313001000	DOUILLE BUSH	5,23 €
# 19	08113-63030-000 0811363030000 0811363030000	ROULEMENT A BILLE BEARING	18,86 €
# 20	09303-13001-000 0930313001000 0930313001000	DOUILLE BUSH	5,23 €
# 21	09283-21003-000 0928321003000 0928321003000	SIMMER OIL SEAL (21X40X6)	5,57 €
# 22	24741-46000-000 2474146000000 2474146000000	TOLE FIXATION DE ROULEMENT HOLDER, BEARING	7,30 €
# 23	02112-06103-000 02112-0610B-000 0211206103000	SCREW	2,42 €
# 23	02112-06108-000 02112-06107-000 0211206108000	VIS 6X10 SCREW FIG.28 (E-5) : GSX1100ESD	2,04 €
# 24	02122-06123-000 02122-0612B-000 0212206123000	SCREW. RETAINER CAM CHAIN SCREW	2,40 €
# 24	02122-06108-000 0212206108000	VIS 6X10MM, NOIR SCREW	Niet beschikbaar	0,00 €
# 25	26260-46001-000 2626046001000 2626046001000	KICK ST IDLE GEAR GEAR, KICK IDLE (NT:26)	41,73 €
# 26	08211-12261-000 0821112261000 0821112261000	RONDELLE DE SURETE WASHER	2,06 €
# 27	08331-31126-000 08331-3112A-000 0833131126000	CIRCLIP	2,15 €
# 28	27511-46700-000 2751146700000 2751146700000	PIGNON SPROCKET, ENGINE (NT:12)	11,84 €
# 29	09180-17008-000 0918017008000 0918017008000	DOUILLE 17X21X13 SPACER	6,30 €
# 30	09140-16002-000 0914016002000 0914016002000	ECROU NUT	3,42 €
# 31	09167-16001-000 0916716001000 0916716001000	TOLE DE SURETE WASHER	1,89 €
# 32	09280-17001-000 0928017001000 0928017001000	JOINT TORIQUE O RING (D:1, ID:16.8)	1,49 €
# 33	27600-17421-000 2760017421000 2760017421000	27600-17421-000 DISCONTINUED	Niet beschikbaar	0,00 €
# 33	27600-27412-000 2760027412000 2760027412000	CHAIN, DRIVE (D.I.D428X96L)	Niet beschikbaar	0,00 €
# 34	27620-05220-000 27620-40220-000 2762005220000	ATTACHE RAPIDE JOINT (RK)	9,61 €
# 34	27620-20910-000 27620-20911-000 2762020910000	JOINT SET.CHAIN DR-Z70/L7 JOINT (DID)	6,74 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
