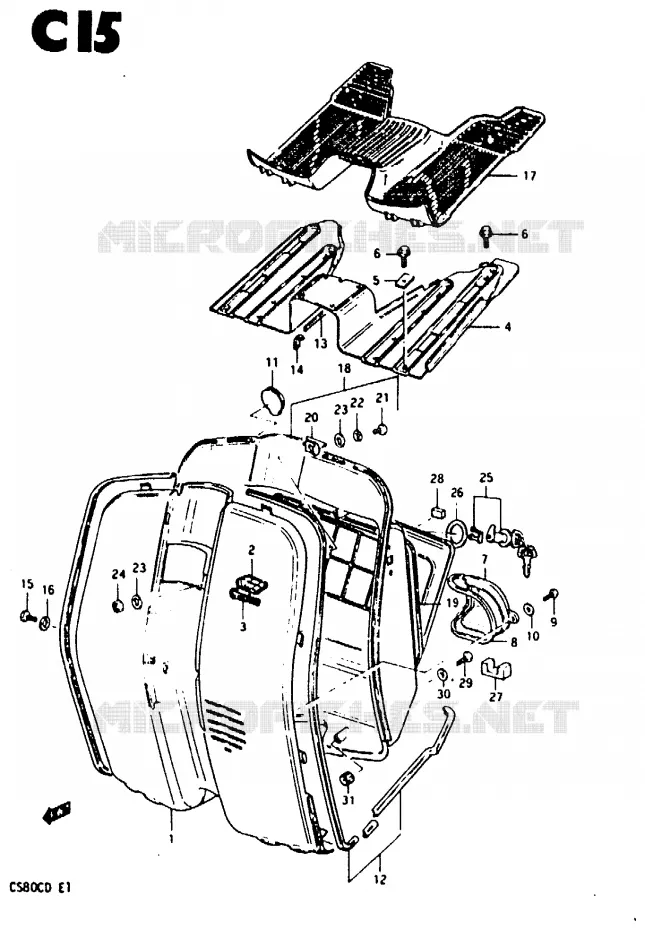

LEG SHIELD (E2, E17, E22) VOOR SUZUKI CS 80 1983

FRONT FRAME COVER - FRONT FENDER

(1) 48110-02820-000

SHIELD SET,FR LEG
LEG SHIELD, FRONT (RED)

(1) 48111-02122-12F

LEG SHIELD, FRONT (BLUE)

(2) 68161-02140-000

EMBLEM

(3) 68162-02140-000

EMBLEM, "CUSTOM"

(4) 48121-07900-000

PROTECTION ARRIERE CS50D
LEG SHIELD, REAR

(5) 48129-02120-000

PLATE, LEG SHIELD REAR

(6) 01550-06167-000

BOLT
BOLT, REAR

(7) 48273-02140-000

COUVERCLE
COVER, HORN

(8) 48274-02140-000

MOULURE
MOLD, HORN COVER

(9) 03141-0412A-000

SCREW
DISCONTINUED

(10) 08322-01047-000

WASHER
LOCK WASHER

(11) 48242-02100-000

CAOUTCHOUC
GROMMET

(12) 48100-02860-000

JEU DE MOULURES CS50D
MOUL SET, LEG SHIELD

(13) 48135-02100-000

PROTECTOR, NO.1

(14) 48136-02100-000

PROTECTOR, NO.2

(15) 01500-06167-000

VIS 6X16MM
BOLT, FENDER REAR

(16) 09160-06066-000

RONDELLE 6.5X20X1.6
.WASHER (6.5*20*1.6)

(17) 43551-07910-000

TAPIS DE PLANCHER
MAT, FLOOR

(18) 92100-02140-189

BOX AVANT CS50D BLANC
BOX ASSY, FRONT (RED)

(18) 92100-02140-12F

BOX ASSY, FRONT (BLUE)

(18) 92100-02140-189

BOX AVANT CS50D BLANC
BOX ASSY, FRONT (WHITE)

(19) 92114-02110-000

MOULURE DU BOX AVANT
MOUL, FRONT BOX

(20) 92116-02110-000

PLATE, FRONT BOX

(21) 02112-06167-000

VIS M6X16
.SCREW

(22) 08321-01067-000

RONDELLE 6MM
LOCK WASHER

(23) 08322-0106A-000

WASHER

(24) 08310-00067-000

ECROU 6MM
NUT FIG.42 (H-4) : E16, E18, E22,

(25) 92130-02110-000

SERRURE DE BOX
LOCK SET, FRONT BOX

(26) 92115-02110-000

92115-02110-000
WASHER, FRONT BOX

(27) 92118-02110-000

SEAL, BOX HINGE

(28) 92119-02100-000

CUSHION, UPPER

(29) 03112-05123-000

VIS 5X12MM, NOIR
TAPPING SCREW

(30) 08322-01057-000

RONDELLE 5MM
LOCK WASHER

(31) 48279-02100-000

NUT

	Onderdeelnummer	Produkt	Aantal
# 1	48111-02122-07P 48110-02820-000 481110212207P	SHIELD SET, FR LEG LEG SHIELD, FRONT (RED)	217,28 €
# 1	48111-02122-12F 481110212212F 481110212212F	LEG SHIELD, FRONT (BLUE)	Niet beschikbaar	0,00 €
# 2	68161-02140-000 6816102140000 6816102140000	EMBLEM	Niet beschikbaar	0,00 €
# 3	68162-02140-000 6816202140000 6816202140000	EMBLEM, "CUSTOM"	Niet beschikbaar	0,00 €
# 4	48121-07900-000 4812107900000 4812107900000	PROTECTION ARRIERE CS50D LEG SHIELD, REAR	Niet beschikbaar	0,00 €
# 5	48129-02120-000 4812902120000 4812902120000	PLATE, LEG SHIELD REAR	Niet beschikbaar	0,00 €
# 6	01517-06168-000 01550-06167-000 0151706168000	BOLT BOLT, REAR	2,17 €
# 7	48273-02140-000 4827302140000 4827302140000	COUVERCLE COVER, HORN	Niet beschikbaar	0,00 €
# 8	48274-02140-000 4827402140000 4827402140000	MOULURE MOLD, HORN COVER	Niet beschikbaar	0,00 €
# 9	03211-04128-000 03141-0412A-000 0321104128000	SCREW DISCONTINUED	1,53 €
# 10	08322-21048-000 08322-01047-000 0832221048000	WASHER LOCK WASHER	2,46 €
# 11	48242-02100-000 4824202100000 4824202100000	CAOUTCHOUC GROMMET	Niet beschikbaar	0,00 €
# 12	48100-02860-000 4810002860000 4810002860000	JEU DE MOULURES CS50D MOUL SET, LEG SHIELD	Niet beschikbaar	0,00 €
# 13	48135-02100-000 4813502100000 4813502100000	PROTECTOR, NO.1	Niet beschikbaar	0,00 €
# 14	48136-02100-000 4813602100000 4813602100000	PROTECTOR, NO.2	Niet beschikbaar	0,00 €
# 15	01107-06168-000 01500-06167-000 0110706168000	VIS 6X16MM BOLT, FENDER REAR	2,62 €
# 16	09160-06020-000 09160-06066-000 0916006020000	RONDELLE 6.5X20X1.6 .WASHER (6.5201.6)	2,62 €
# 17	43551-07910-000 4355107910000 4355107910000	TAPIS DE PLANCHER MAT, FLOOR	Niet beschikbaar	0,00 €
# 18	92100-02140-07P 921000214007P	BOX AVANT CS50D BLANC BOX ASSY, FRONT (RED)	Niet beschikbaar	0,00 €
# 18	92100-02140-12F 921000214012F 921000214012F	BOX ASSY, FRONT (BLUE)	Niet beschikbaar	0,00 €
# 18	92100-02140-189 9210002140189 9210002140189	BOX AVANT CS50D BLANC BOX ASSY, FRONT (WHITE)	Niet beschikbaar	0,00 €
# 19	92114-02110-000 9211402110000 9211402110000	MOULURE DU BOX AVANT MOUL, FRONT BOX	Niet beschikbaar	0,00 €
# 20	92116-02110-000 9211602110000 9211602110000	PLATE, FRONT BOX	Niet beschikbaar	0,00 €
# 21	02112-06168-000 02112-06167-000 0211206168000	VIS M6X16 .SCREW	2,04 €
# 22	08321-21068-000 08321-01067-000 0832121068000	RONDELLE 6MM LOCK WASHER	2,40 €
# 23	08322-21068-000 0832221068000	WASHER	Niet beschikbaar	0,00 €
# 24	08310-11068-000 08310-00067-000 0831011068000	ECROU 6MM NUT FIG.42 (H-4) : E16, E18, E22,	2,40 €
# 25	92130-02110-000 9213002110000 9213002110000	SERRURE DE BOX LOCK SET, FRONT BOX	29,04 €
# 26	92115-02110-000 9211502110000 9211502110000	92115-02110-000 WASHER, FRONT BOX	Niet beschikbaar	0,00 €
# 27	92118-02110-000 9211802110000 9211802110000	SEAL, BOX HINGE	Niet beschikbaar	0,00 €
# 28	92119-02100-000 9211902100000 9211902100000	CUSHION, UPPER	Niet beschikbaar	0,00 €
# 29	03112-05129-000 0311205129000	VIS 5X12MM, NOIR TAPPING SCREW	Niet beschikbaar	0,00 €
# 30	08322-21058-000 08322-01057-000 0832221058000	RONDELLE 5MM LOCK WASHER	2,42 €
# 31	48279-02100-000 4827902100000 4827902100000	NUT	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de LEG SHIELD (E2, E17, E22) van uw Suzuki van CS. Laat het ons weten als u vragen heeft.
