ACHTERSPATBORD (MODELE S) REFER TO FIG.41B(H-11) FOR MODEL T

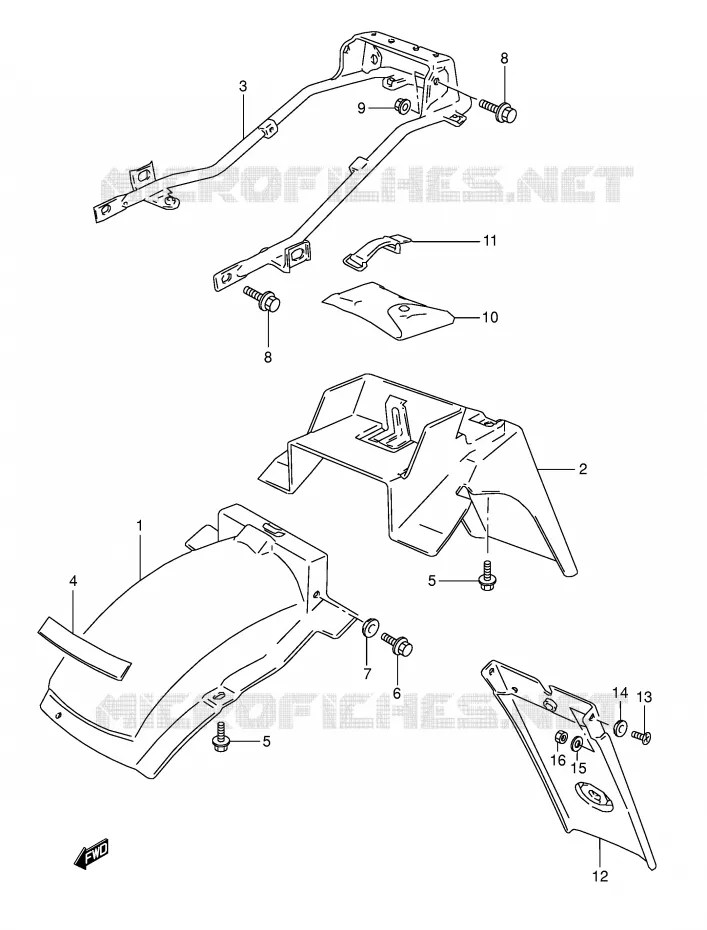

ACHTERSPATBORD (MODELE T) VOOR SUZUKI DR 800 1991

KUIP - ETIKETTEN (MODELE M) REFER TO FIG.42A(I- 4) FOR MODEL N

(1) 63112-31D00-000

GARDE-BOUE ARR.,AVANT DR800SM-
BODY, REAR FENDER FRONT

(2) 63110-31D00-000

GARDE BOUE
BODY, REAR FENDER REAR

(2) 63110-31D10-000

BODY, REAR FENDER REAR

(2) 63110-31D20-000

GARDE-BOUE ARRIERE DR800SM-R
BODY, REAR FENDER REAR

(3) 63120-31D00-000

SUPPORT GARDE-BOUE ARR.DR800S
REINFORCEMENT, REAR FENDER

(4) 63192-31D01-000

CUSHION, REAR FENDER

(5) 09118-06017-000

BOLT,6X16
BOLT

(5) 09118-06017-000

BOLT,6X16
BOLT

(5) 09118-06017-000

BOLT,6X16
BOLT
BOLT,6X16

(5) 09118-06017-000

BOLT,6X16
BOLT
BOLT,6X16

(6) 09116-06006-000

VIS 6X16MM
BOLT

(7) 09169-06041-000

WASHER

(8) 01550-08207-000

BOLT

(8) 01550-08207-000

BOLT

(8) 01550-08207-000

BOLT
BOLT

(8) 01550-08207-000

BOLT
BOLT

(9) 08319-31087-000

ECROU 8MM CHROMEE,AUTOBLOCANTE
NUT

(10) 09800-21023-000

TOOL ASSY

(11) 09462-00094-000

BAND

(12) 63331-44B21-000

MUD GUARD, REAR FENDER

(12) 63331-44B31-000

ALLONGEMENT GARDE-BOUE ARRIERE
MUD GUARD, REAR FENDER

(13) 02142-0616A-000

SCREW

(14) 09169-06055-000

TOLE DE SURETE
WASHER

(15) 09160-06128-000

WASHER,6.5X15X1.6
WASHER

(16) 08310-0006A-000

NUT

	Onderdeelnummer	Produkt	Aantal
# 1	63112-31D00-000 6311231D00000 6311231D00000	GARDE-BOUE ARR., AVANT DR800SM- BODY, REAR FENDER FRONT	Niet beschikbaar	0,00 €
# 2	63110-31D00-000 6311031D00000 6311031D00000	GARDE BOUE BODY, REAR FENDER REAR	Niet beschikbaar	0,00 €
# 2	63110-31D10-000 6311031D10000 6311031D10000	BODY, REAR FENDER REAR	Niet beschikbaar	0,00 €
# 2	63110-31D20-000 6311031D20000 6311031D20000	GARDE-BOUE ARRIERE DR800SM-R BODY, REAR FENDER REAR	Niet beschikbaar	0,00 €
# 3	63120-31D00-000 6312031D00000 6312031D00000	SUPPORT GARDE-BOUE ARR.DR800S REINFORCEMENT, REAR FENDER	184,48 €
# 4	63192-31D01-000 6319231D01000 6319231D01000	CUSHION, REAR FENDER	Niet beschikbaar	0,00 €
# 5	09118-06067-000 09118-06017-000 0911806067000	BOLT, 6X16 BOLT	2,24 €
# 6	09116-06006-000 0911606006000 0911606006000	VIS 6X16MM BOLT	1,75 €
# 7	09169-06041-000 0916906041000 0916906041000	WASHER	2,42 €
# 8	01550-08203-000 01550-08207-000 0155008203000	BOLT	3,57 €
# 9	08319-31087-000 0831931087000 0831931087000	ECROU 8MM CHROMEE, AUTOBLOCANTE NUT	3,13 €
# 10	09800-21023-000 0980021023000 0980021023000	TOOL ASSY	Niet beschikbaar	0,00 €
# 11	09462-00072-000 09462-00094-000 0946200072000	BAND	5,39 €
# 12	63331-44B21-000 6333144B21000 6333144B21000	MUD GUARD, REAR FENDER	Niet beschikbaar	0,00 €
# 12	63331-44B31-000 6333144B31000 6333144B31000	ALLONGEMENT GARDE-BOUE ARRIERE MUD GUARD, REAR FENDER	Niet beschikbaar	0,00 €
# 13	02142-06163-000 02142-0616A-000 0214206163000	SCREW	1,73 €
# 14	09169-06055-000 0916906055000 0916906055000	TOLE DE SURETE WASHER	2,20 €
# 15	09160-06092-000 09160-06128-000 0916006092000	WASHER, 6.5X15X1.6 WASHER	2,22 €
# 16	08310-00063-000 0831000063000	NUT	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ACHTERSPATBORD (MODELE T) van uw Suzuki DR 800 S van DR. Laat het ons weten als u vragen heeft.
