BENZINETANK (MODELE R / T)

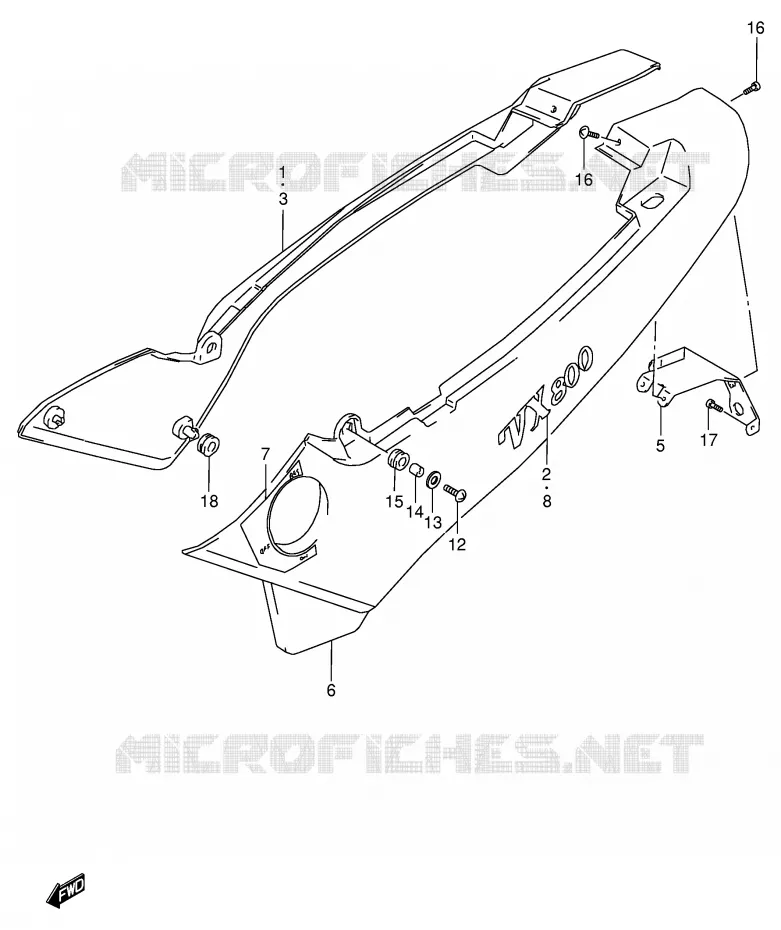

ACHTER KUIP (MODELE L / M) VOOR SUZUKI VX 800 1993

ACHTER KUIP (MODELE N / P) REFER TO FIG.40B(H- 6) FOR MODEL R/T

(1) 47111-45C01-000

COVER,FRAME,R
COVER, FRAME RH (RED)

(1) 47110-45C00-0FP

COVER,FRAME,R
COVER, FRAME RH (SILVER)

(1) 47110-45C01-33J

COVER,FRAME,R
COVER, FRAME RH (BLACK)

(2) 68131-45C00-A6T

EMBLEME
EMBLEM

(2) 68131-45C00-B34

EMBLEME 'VX800' ARGENT/OR/NOIR
EMBLEM

(2) 68131-45C00-F66

EMBLEME 'VX800' ARG/NOIR/ROUGE
EMBLEM

(2) 68131-45C00-F67

EMBLEME
EMBLEM

(3) 47111-45C01-000

COVER,FRAME,R
COVER, FRAME RH (SILVER)

(3) 47110-45C20-19A

COVER, FRAME RH (RED)

(4) 68131-45C10-F66

EMBLEME
EMBLEM

(4) 68131-45C10-F67

EMBLEM

(4) 68131-45C10-F68

EMBLEM,FRAME COVER
EMBLEM

(5) 47130-45C00-000

SUPPORT DE CACHE LATERALE DR.
BRACKET, REAR RH

(6) 47211-45C01-000

CARTER LATERAL
COVER, FRAME LH (SILVER)

(6) 47210-45C61-33J

CARTER LATERAL
COVER, FRAME LH (BLACK)

(7) 47913-45C00-064

DECAL 'OFF/ON/RES'
LABEL, FUEL COCK (WHITE)

(8) 68131-45C00-A6T

EMBLEME
EMBLEM

(8) 68131-45C00-B34

EMBLEME 'VX800' ARGENT/OR/NOIR
EMBLEM

(8) 68131-45C00-F66

EMBLEME 'VX800' ARG/NOIR/ROUGE
EMBLEM

(8) 68131-45C00-F67

EMBLEME
EMBLEM

(9) 47211-45C01-000

CARTER LATERAL
COVER, FRAME LH (SILVER)

(10) 47913-45C00-064

DECAL 'OFF/ON/RES'
LABEL, FUEL COCK (WHITE)

(11) 68131-45C10-F66

EMBLEME
EMBLEM

(11) 68131-45C10-F67

EMBLEM

(11) 68131-45C10-F68

EMBLEM,FRAME COVER
EMBLEM

(12) 02142-0620B-000

SCREW
SCREW, FENDER UPPER

(13) 09160-06056-000

RONDELLE 6.5X18X1
WASHER

(14) 09180-06262-000

SPACER
SPACER (6.4X9X8.5)

(15) 09320-09016-000

SILENTBLOC
CUSHION

(16) 02142-0410A-000

SCREW
SCREW, REAR

(16) 02142-0410A-000

SCREW
SCREW, REAR

(16) 02142-0410A-000

SCREW
SCREW, REAR
SCREW

(16) 02142-0410A-000

SCREW
SCREW, REAR
SCREW

(17) 03541-0410A-000

SCREW
SCREW, REAR SIDE

(18) 09320-08513-000

CUSHION AN650K4 (8X26X7)
CUSHION

	Onderdeelnummer	Produkt	Aantal
# 1	47110-45C00-19A 47111-45C01-000 4711045C0019A	COVER, FRAME, R COVER, FRAME RH (RED)	268,29 €
# 1	47110-45C00-0FP 4711045C000FP 4711045C000FP	COVER, FRAME, R COVER, FRAME RH (SILVER)	Niet beschikbaar	0,00 €
# 1	47110-45C00-33J 4711045C0033J	COVER, FRAME, R COVER, FRAME RH (BLACK)	Niet beschikbaar	0,00 €
# 2	68131-45C00-B32 6813145C00B32	EMBLEME EMBLEM	Niet beschikbaar	0,00 €
# 2	68131-45C00-B34 6813145C00B34 6813145C00B34	EMBLEME 'VX800' ARGENT/OR/NOIR EMBLEM	Niet beschikbaar	0,00 €
# 2	68131-45C00-F66 6813145C00F66 6813145C00F66	EMBLEME 'VX800' ARG/NOIR/ROUGE EMBLEM	Niet beschikbaar	0,00 €
# 2	68131-45C00-F67 6813145C00F67 6813145C00F67	EMBLEME EMBLEM	Niet beschikbaar	0,00 €
# 3	47110-45C20-0FP 47111-45C01-000 4711045C200FP	COVER, FRAME, R COVER, FRAME RH (SILVER)	268,29 €
# 3	47110-45C20-19A 4711045C2019A 4711045C2019A	COVER, FRAME RH (RED)	Niet beschikbaar	0,00 €
# 4	68131-45C10-F66 6813145C10F66 6813145C10F66	EMBLEME EMBLEM	Niet beschikbaar	0,00 €
# 4	68131-45C10-F67 6813145C10F67 6813145C10F67	EMBLEM	Niet beschikbaar	0,00 €
# 4	68131-45C10-F68 6813145C10F68 6813145C10F68	EMBLEM, FRAME COVER EMBLEM	Niet beschikbaar	0,00 €
# 5	47130-45C00-000 4713045C00000 4713045C00000	SUPPORT DE CACHE LATERALE DR. BRACKET, REAR RH	35,21 €
# 6	47210-45C00-0FP 4721045C000FP	CARTER LATERAL COVER, FRAME LH (SILVER)	Niet beschikbaar	0,00 €
# 6	47210-45C00-33J 4721045C0033J	CARTER LATERAL COVER, FRAME LH (BLACK)	Niet beschikbaar	0,00 €
# 7	47913-45C00-064 4791345C00064 4791345C00064	DECAL 'OFF/ON/RES' LABEL, FUEL COCK (WHITE)	13,90 €
# 8	68131-45C00-B32 6813145C00B32	EMBLEME EMBLEM	Niet beschikbaar	0,00 €
# 8	68131-45C00-B34 6813145C00B34 6813145C00B34	EMBLEME 'VX800' ARGENT/OR/NOIR EMBLEM	Niet beschikbaar	0,00 €
# 8	68131-45C00-F66 6813145C00F66 6813145C00F66	EMBLEME 'VX800' ARG/NOIR/ROUGE EMBLEM	Niet beschikbaar	0,00 €
# 8	68131-45C00-F67 6813145C00F67 6813145C00F67	EMBLEME EMBLEM	Niet beschikbaar	0,00 €
# 9	47210-45C20-0FP 4721045C200FP	CARTER LATERAL COVER, FRAME LH (SILVER)	Niet beschikbaar	0,00 €
# 10	47913-45C00-064 4791345C00064 4791345C00064	DECAL 'OFF/ON/RES' LABEL, FUEL COCK (WHITE)	13,90 €
# 11	68131-45C10-F66 6813145C10F66 6813145C10F66	EMBLEME EMBLEM	Niet beschikbaar	0,00 €
# 11	68131-45C10-F67 6813145C10F67 6813145C10F67	EMBLEM	Niet beschikbaar	0,00 €
# 11	68131-45C10-F68 6813145C10F68 6813145C10F68	EMBLEM, FRAME COVER EMBLEM	Niet beschikbaar	0,00 €
# 12	02142-06205-000 02142-0620B-000 0214206205000	SCREW SCREW, FENDER UPPER	2,29 €
# 13	09160-06056-000 0916006056000 0916006056000	RONDELLE 6.5X18X1 WASHER	1,86 €
# 14	09180-06152-000 09180-06262-000 0918006152000	SPACER SPACER (6.4X9X8.5)	3,08 €
# 15	09320-09016-000 0932009016000 0932009016000	SILENTBLOC CUSHION	2,53 €
# 16	02142-04105-000 02142-0410A-000 0214204105000	SCREW SCREW, REAR	1,60 €
# 17	03541-04105-000 0354104105000	SCREW SCREW, REAR SIDE	Niet beschikbaar	0,00 €
# 18	09320-08018-000 0932008018000	CUSHION AN650K4 (8X26X7) CUSHION	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ACHTER KUIP (MODELE L/M) van uw Suzuki van VX. Laat het ons weten als u vragen heeft.
