FRONT CILINDERKOP

ACHTER CILINDERKOP VOOR SUZUKI V-STROM 1000 2002

CILINDER

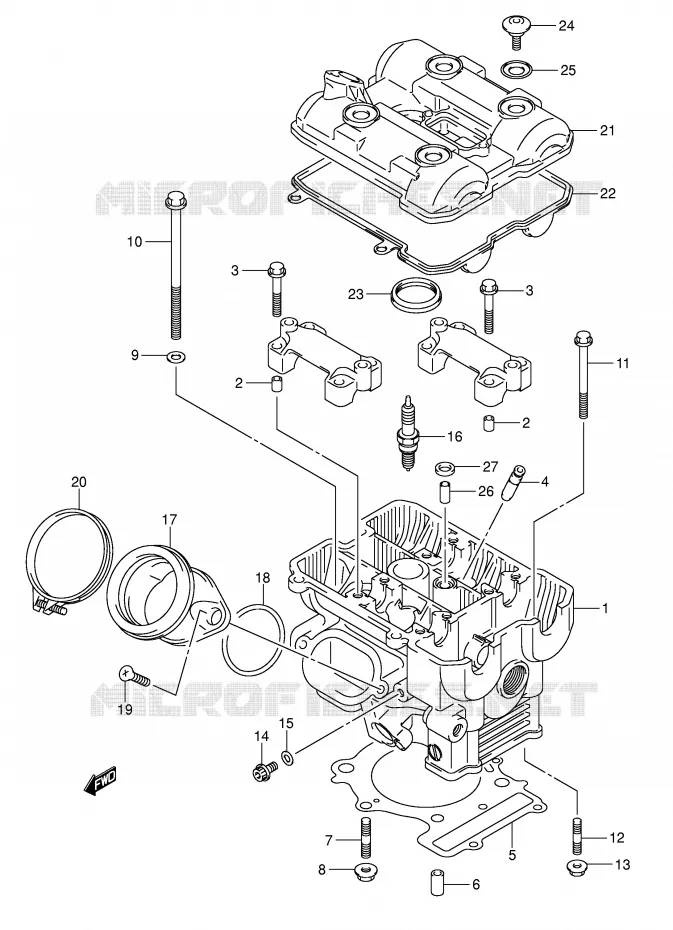

ACHTER CILINDERKOP voor Suzuki V-STROM 1000 2002

(1)  11100-06G00-000
HEAD ASSY,CYLINDER FRONT
HEAD ASSY, CYLINDER REAR

(2)  09206-08001-000
DOUILLE 6.2X8X11
PIN

(2)  09206-08001-000
DOUILLE 6.2X8X11
PIN

(3)  09103-06026-000
VIS 6X39MM
BOLT (6X39)

(3)  09103-06026-000
VIS 6X39MM
BOLT (6X39)

(4)  11115-32E70-000
GUIDE DE SOUPAPE DR/XF650/TL
GUIDE, VALVE (OS:0.3)

(5)  11141-02F01-000
GASKET, CYLINDER HEAD

(6)  04211-13189-000
DOUILLE 10.4X13X18
PIN

(7)  09108-08143-000
BOULON 8X35
STUD BOLT (8X35)

(8)  08316-1008B-000
NUT

(9)  09160-10082-000
RONDELLE 10.5X19X1.0
WASHER

(10)  09103-10276-000
VIS 10X175MM
BOLT (10X175)

(11)  09103-06103-000
VIS M6X70
BOLT (6X70)

(12)  09108-06096-000
GOUJON 6X30MM
STUD BOLT (6X30)

(13)  08319-31067-000
ECROU 6MM CHROMEE
NUT

(14)  07120-0612B-000
BOLT. HORN
PLUG

(15)  09168-06023-000
BAGUE DE JOINT 5.8X13X1.2
GASKET

(16)  09482-00410-000
BOUGIE CR9EK
SPARK PLUG (NGK,CR9EK)
(16)  09482-00412-000
BOUGIE CR8EK
SPARK PLUG (NGK,CR8EK)
(16)  09482-00462-000
BOUGIE CR10EK
SPARK PLUG (NGK,CR10EK)

(17)  13102-06G01-000
PIPE ASSY, INTAKE RR
PIPE, INTAKE REAR

(18)  09280-55005-000
JOINT TORIQUE 55MM, PIPE ADM.
O RING

(19)  02122-0616B-000
SCREW. INTAKE PIPE
SCREW

(20)  09402-70902-000
CLAMP

(21)  11172-06G00-000
COVER,CYLINDER HEAD REAR
COVER, CYLINDER HEAD

(22)  11173-02F00-000
JOINT CACHE SOUPAPE TL1000S
GASKET, CYLINDER HEAD COVER

(23)  11178-17E00-000
JOINT CACHE SOUPAPE PETIT NO.2
GASKET

(24)  09106-07021-000
BOLT (7X17.5)

(25)  09161-11008-000
RONDELLE T:2.3
WASHER

(26)  09206-08007-000
DOUILLE A GUIDE 8MM
PIN

(27)  11182-35F00-000
GASKET, 2ND AIR PASSAGE
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

11100-06G00-000
1110006G00000

1110006G00000
HEAD ASSY, CYLINDER FRONT
HEAD ASSY, CYLINDER REAR
# 2

09206-08001-000
0920608001000

0920608001000
DOUILLE 6.2X8X11
PIN
# 3

09103-06026-000
0910306026000

0910306026000
VIS 6X39MM
BOLT (6X39)
# 4

11115-32E70-000
1111532E70000

1111532E70000
GUIDE DE SOUPAPE DR/XF650/TL
GUIDE, VALVE (OS:0.3)
# 5

11141-02F01-000
1114102F01000

1114102F01000
GASKET, CYLINDER HEAD
# 6

04211-13189-000
0421113189000

0421113189000
DOUILLE 10.4X13X18
PIN
# 7

09108-08143-000
0910808143000

0910808143000
BOULON 8X35
STUD BOLT (8X35)
# 8

08316-10083-000

08316-1008B-000
 0831610083000
NUT
# 9

09160-10082-000
0916010082000

0916010082000
RONDELLE 10.5X19X1.0
WASHER
# 10

09103-10276-000
0910310276000

0910310276000
VIS 10X175MM
BOLT (10X175)
# 11

09103-06103-000
0910306103000

0910306103000
VIS M6X70
BOLT (6X70)
# 12

09108-06096-000
0910806096000

0910806096000
GOUJON 6X30MM
STUD BOLT (6X30)
# 13

08316-10063-000

08319-31067-000
 0831610063000
ECROU 6MM CHROMEE
NUT
# 14

07120-06123-000

07120-0612B-000
 0712006123000
BOLT. HORN
PLUG
# 15

09168-06023-000
0916806023000

0916806023000
BAGUE DE JOINT 5.8X13X1.2
GASKET
# 16

09482-00410-000
0948200410000

0948200410000
BOUGIE CR9EK
SPARK PLUG (NGK, CR9EK)
# 16

09482-00412-000
0948200412000

0948200412000
BOUGIE CR8EK
SPARK PLUG (NGK, CR8EK)
# 16

09482-00462-000
0948200462000

0948200462000
BOUGIE CR10EK
SPARK PLUG (NGK, CR10EK)
# 17

13102-06G00-000

13102-06G01-000
 1310206G00000
PIPE ASSY, INTAKE RR
PIPE, INTAKE REAR
# 18

09280-55005-000
0928055005000

0928055005000
JOINT TORIQUE 55MM, PIPE ADM.
O RING
# 19

02122-06163-000

02122-0616B-000
 0212206163000
SCREW. INTAKE PIPE
SCREW
# 20

09402-70203-000

09402-70902-000
 0940270203000
CLAMP
# 21

11172-06G00-000
1117206G00000

1117206G00000
COVER, CYLINDER HEAD REAR
COVER, CYLINDER HEAD
# 22

11173-02F00-000
1117302F00000

1117302F00000
JOINT CACHE SOUPAPE TL1000S
GASKET, CYLINDER HEAD COVER
# 23

11178-17E00-000
1117817E00000

1117817E00000
JOINT CACHE SOUPAPE PETIT NO.2
GASKET
# 24

09106-07009-000

09106-07021-000
 0910607009000
BOLT (7X17.5)
# 25

09161-11008-000
0916111008000

0916111008000
RONDELLE T:2.3
WASHER
# 26

09206-08007-000
0920608007000

0920608007000
DOUILLE A GUIDE 8MM
PIN
# 27

11182-35F00-000
1118235F00000

1118235F00000
GASKET, 2ND AIR PASSAGE
Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ACHTER CILINDERKOP van uw Suzuki V-STROM 1000 van V-STROM. Laat het ons weten als u vragen heeft.
