Cilinderinhoud

Model

Jaar

Afwerking

Onderdelencatalogus

Onderdelendiagram

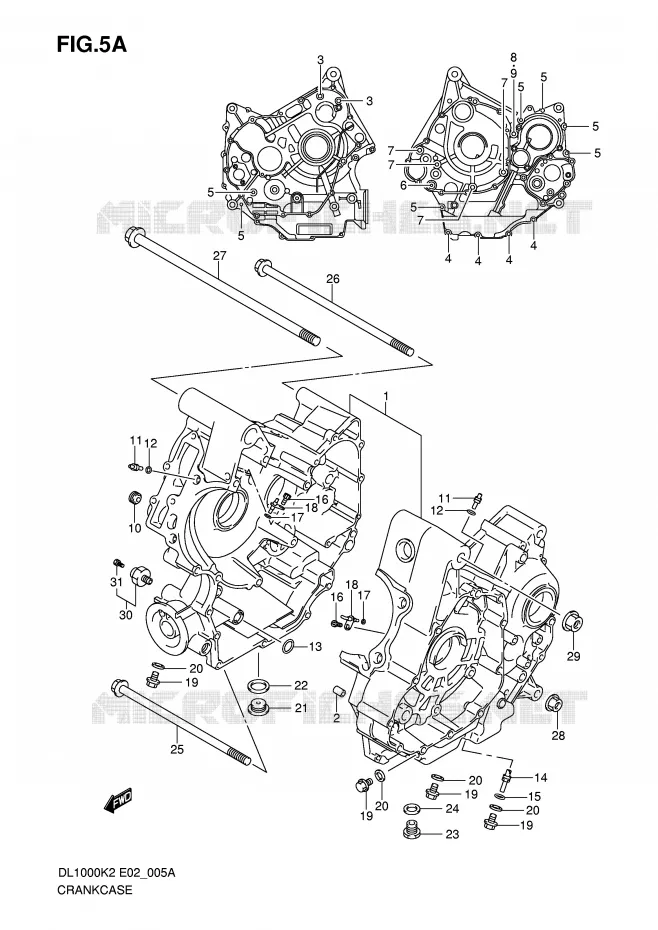

CASING (MODELE K2 / K3 / K4 / K5) REFER TO FIG.5A(B- 8) FOR MODEL K6

CASING (MODELE K6) VOOR SUZUKI V-STROM 1000 2002

CASING

CASING (MODELE K6) voor Suzuki V-STROM 1000 2002

(1)  11306-06821-000
CRANKCASE SET

(2)  11319-33E00-000
DOUILLE A GUIDE, CARTER MOTEUR
PIN

(3)  09106-08142-000
BOLT,CRANKCASE
BOLT (L:110)

(3)  09106-08142-000
BOLT,CRANKCASE
BOLT (L:110)

(4)  01547-0630B-000
BOLT

(4)  01547-0630B-000
BOLT

(4)  01547-0630B-000
BOLT

(4)  01547-0630B-000
BOLT

(4)  01547-0630B-000
BOLT
BOLT

(4)  01547-0630B-000
BOLT
BOLT

(4)  01547-0630B-000
BOLT
BOLT

(4)  01547-0630B-000
BOLT
BOLT

(5)  01547-0670A-000
BOLT

(5)  01547-0670A-000
BOLT

(5)  01547-0670A-000
BOLT

(5)  01547-0670A-000
BOLT

(5)  01547-0670A-000
BOLT

(5)  01547-0670A-000
BOLT

(5)  01547-0670A-000
BOLT

(5)  01547-0670A-000
BOLT
BOLT

(5)  01547-0670A-000
BOLT
BOLT

(5)  01547-0670A-000
BOLT
BOLT

(5)  01547-0670A-000
BOLT
BOLT

(5)  01547-0670A-000
BOLT
BOLT

(5)  01547-0670A-000
BOLT
BOLT

(5)  01547-0670A-000
BOLT
BOLT

(6)  01547-0685A-000
BOLT. CRANKCASE (6X85)
BOLT

(7)  07120-0890B-000
BOLT

(7)  07120-0890B-000
BOLT

(7)  07120-0890B-000
BOLT

(7)  07120-0890B-000
BOLT

(7)  07120-0890B-000
BOLT
BOLT

(7)  07120-0890B-000
BOLT
BOLT

(7)  07120-0890B-000
BOLT
BOLT

(7)  07120-0890B-000
BOLT
BOLT

(8)  09106-08136-000
BOLT
BOLT (L:125)

(9)  08322-0108A-000
WASHER
WASHER, CRANKCASE BOLT

(10)  11329-02F00-000
GICLEUR A HUILE 3 6
JET, OIL GALLERY 3.6

(11)  09493-28010-000
JET, OIL GALLERY

(11)  09493-28010-000
JET, OIL GALLERY

(12)  09280-04004-000
JOINT TORIQUE D: 1.2, ID: 4
O RING (D:1.2,ID:4.0)

(12)  09280-04004-000
JOINT TORIQUE D: 1.2, ID: 4
O RING (D:1.2,ID:4.0)

(13)  09280-12009-000
JOINT TORIQUE, CARTER MOTEUR
O RING, CRANKCASE

(14)  09493-20014-000
GICLEUR D'HUILE
JET, OIL GALLERY MISSION

(15)  09280-04004-000
JOINT TORIQUE D: 1.2, ID: 4
O RING

(16)  09106-06075-000
VIS 6X12MM, NOIR
BOLT

(16)  09106-06075-000
VIS 6X12MM, NOIR
BOLT

(17)  09280-05007-000
JOINT TORIQUE
O RING (D:1.2,ID:4.0)

(17)  09280-05007-000
JOINT TORIQUE
O RING (D:1.2,ID:4.0)

(18)  11390-06G10-000
JET COMP,PISTON COOLING
JET, PISTON COOLING

(18)  11390-06G10-000
JET COMP,PISTON COOLING
JET, PISTON COOLING

(19)  01550-0812B-000
BOLT

(19)  01550-0812B-000
BOLT

(19)  01550-0812B-000
BOLT

(19)  01550-0812B-000
BOLT

(19)  01550-0812B-000
BOLT
BOLT

(19)  01550-0812B-000
BOLT
BOLT

(19)  01550-0812B-000
BOLT
BOLT

(19)  01550-0812B-000
BOLT
BOLT

(20)  09168-08016-000
BAGUE DE JOINT 8.2X14X1
GASKET

(20)  09168-08016-000
BAGUE DE JOINT 8.2X14X1
GASKET

(20)  09168-08016-000
BAGUE DE JOINT 8.2X14X1
GASKET

(20)  09168-08016-000
BAGUE DE JOINT 8.2X14X1
GASKET

(21)  09248-16012-000
PLUG,PLGR OUT
PLUG

(22)  09168-16002-000
BAGUE DE JOINT 16X22X2
GASKET

(23)  09247-14036-000
PLUG, OIL DRAIN

(24)  09168-14002-000
BAGUE DE JOINT 13.8X18.8X4.8MM
GASKET

(25)  09103-10205-000
BOLT,10X225
BOLT (L:225)

(26)  09103-10347-000
BOLT,ENG MTG UPPER
BOLT (L:275)

(27)  09103-12073-000
BOLT
BOLT (L:330)

(28)  08319-3110A-000
NUT

(29)  09159-12054-000
NUT,ENG MTG
NUT

(30)  37820-33D10-000
OIL PRESSURE SWITCH
SWITCH ASSY, OIL PRESSURE

(31)  37822-33D00-000
BOLT,OIL PRESSURE SWITCH
BOLT
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

11306-06820-000

1130606820000
CRANKCASE SET
Niet beschikbaar
# 2

11319-33E00-000
1131933E00000

1131933E00000
DOUILLE A GUIDE, CARTER MOTEUR
PIN
# 3

09106-08142-000
0910608142000

0910608142000
BOLT, CRANKCASE
BOLT (L:110)
# 4

01547-06303-000

01547-0630B-000
 0154706303000
BOLT
# 5

01547-06703-000

01547-0670A-000
 0154706703000
BOLT
# 6

01547-06853-000

01547-0685A-000
 0154706853000
BOLT. CRANKCASE (6X85)
BOLT
# 7

07120-08903-000

07120-0890B-000
 0712008903000
BOLT
# 8

09106-08136-000
0910608136000

0910608136000
BOLT
BOLT (L:125)
# 9

08322-01083-000

08322-0108A-000
 0832201083000
WASHER
WASHER, CRANKCASE BOLT
# 10

11329-02F00-000
1132902F00000

1132902F00000
GICLEUR A HUILE 3 6
JET, OIL GALLERY 3.6
# 11

09493-28010-000
0949328010000

0949328010000
JET, OIL GALLERY
# 12

09280-04004-000
0928004004000

0928004004000
JOINT TORIQUE D: 1.2, ID: 4
O RING (D:1.2, ID:4.0)
# 13

09280-12009-000
0928012009000

0928012009000
JOINT TORIQUE, CARTER MOTEUR
O RING, CRANKCASE
# 14

09493-20014-000
0949320014000

0949320014000
GICLEUR D'HUILE
JET, OIL GALLERY MISSION
# 15

09280-04004-000
0928004004000

0928004004000
JOINT TORIQUE D: 1.2, ID: 4
O RING
# 16

09106-06075-000
0910606075000

0910606075000
VIS 6X12MM, NOIR
BOLT
# 17

09280-05007-000
0928005007000

0928005007000
JOINT TORIQUE
O RING (D:1.2, ID:4.0)
# 18

11390-06G10-000
1139006G10000

1139006G10000
JET COMP, PISTON COOLING
JET, PISTON COOLING
# 19

01550-08123-000

01550-0812B-000
 0155008123000
BOLT
# 20

09168-08016-000
0916808016000

0916808016000
BAGUE DE JOINT 8.2X14X1
GASKET
# 21

09248-16012-000
0924816012000

0924816012000
PLUG, PLGR OUT
PLUG
# 22

09168-16002-000
0916816002000

0916816002000
BAGUE DE JOINT 16X22X2
GASKET
# 23

09247-14036-000
0924714036000

0924714036000
PLUG, OIL DRAIN
# 24

09168-14002-000
0916814002000

0916814002000
BAGUE DE JOINT 13.8X18.8X4.8MM
GASKET
# 25

09103-10205-000
0910310205000

0910310205000
BOLT, 10X225
BOLT (L:225)
# 26

09103-10347-000
0910310347000

0910310347000
BOLT, ENG MTG UPPER
BOLT (L:275)
# 27

09103-12073-000
0910312073000

0910312073000
BOLT
BOLT (L:330)
# 28

08319-31103-000

08319-3110A-000
 0831931103000
NUT
# 29

09159-12054-000
0915912054000

0915912054000
NUT, ENG MTG
NUT
# 30

37820-33D10-000
3782033D10000

3782033D10000
OIL PRESSURE SWITCH
SWITCH ASSY, OIL PRESSURE
# 31

37822-33D00-000
3782233D00000

3782233D00000
BOLT, OIL PRESSURE SWITCH
BOLT
Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de CASING (MODELE K6) van uw Suzuki V-STROM 1000 van V-STROM. Laat het ons weten als u vragen heeft.

Originele onderdelen voor Suzuki 1000 V-STROM 2002

KUIPDEEL/FRAME ELEKTRISCHE INFORMATIE MOTOR/TRANSMISSIE OPTIES OPHANGING / WIELEN / REM VERING/REM/WIEL

Suzuki 1000 V-STROM 2002

1000 V-STROM 2002 DL1000K2(E2)
1000 V-STROM 2002 DL1000K2(E2) 1000 V-STROM 2002 DL1000K2(E2)

V-STROM 1000

Suzuki V-STROM

Cilinderinhoud: 1000 cc
Jaar: 2002
Model code DL1000K2(E2)
Drapeau EUROPE
Europe
