REAR CALIPER

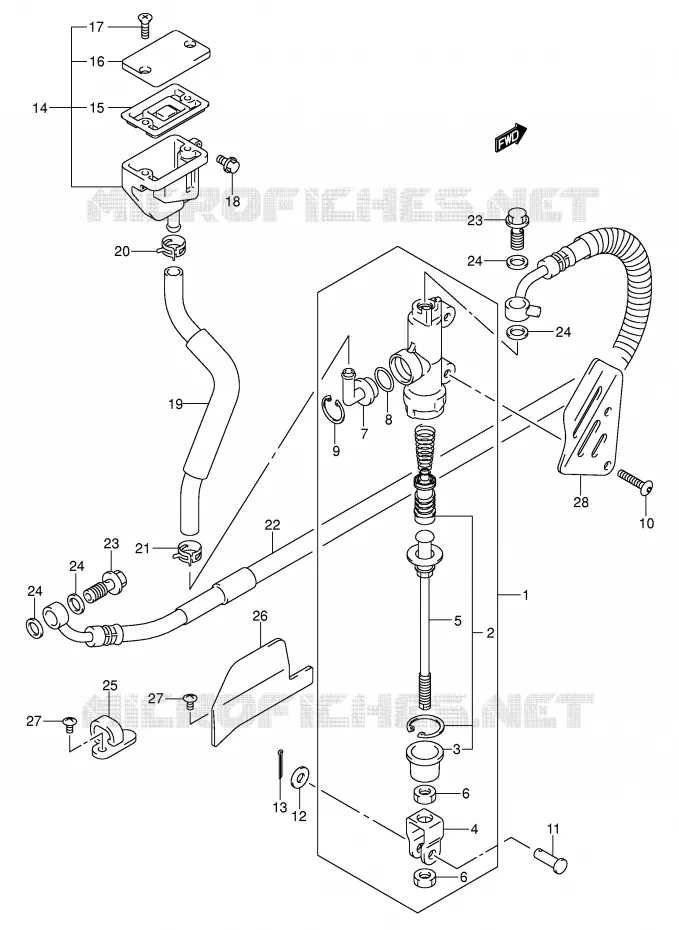

ACHTER HOOFDREMCILINDER VOOR SUZUKI V-STROM 1000 2003

(1) 69600-06G00-000

CYLINDER ASSY, REAR MASTER

(2) 69600-34821-000

PISTON/CUP SET

(3) 69691-00A00-000

GOMME
BOOT

(4) 69692-19A00-000

ETRIER
YOKE

(5) 69670-03G00-000

PUSH ROD
ROD, PUSH

(6) 69693-05A00-000

NUT

(6) 69693-05A00-000

NUT

(7) 69672-00B20-000

RACCORD DU TUYAU
CONNECTOR

(8) 69686-34200-000

JOINT TORIQUE
O RING

(9) 69674-00B20-000

CLIPS
CIRCLIP

(10) 09139-06029-000

VIS 6X25MM
BOLT (6X25)

(11) 09200-06068-000

SHAFT,SHALLOW DRIVE ARM
PIN

(12) 08322-0106A-000

WASHER

(13) 04111-2015A-000

PIN. COTTER
COTTER PIN

(14) 69740-01D02-000

TANK ASSY,REAR RESER
TANK ASSY, REAR RESERVOIR

(15) 59667-04700-000

JOINT SOUFFLET
DIAPHRAGM

(16) 59669-05D00-000

COUVERCLE MAITRE CYL.D.FR.ARR.
CAP

(17) 69689-04A00-000

VIS
SCREW

(18) 01547-0612B-000

BOLT

(19) 69730-06G00-000

HOSE,RR RESERVOIR TANK
HOSE, RESERVOIR TANK

(20) 09401-13417-000

BRIDE DE TUYAU
CLIP, UPPER

(21) 09401-12404-000

BRIDE DE TUYAU
CLIP, LOWER

(22) 69480-06G01-000

HOSE, REAR BRAKE

(23) 09360-10062-000

BOLT
BOLT, CALIPER (10X1.25X22)

(23) 09360-10062-000

BOLT
BOLT, CALIPER (10X1.25X22)

(23) 09360-10062-000

BOLT
BOLT, CALIPER (10X1.25X22)
BOLT

(23) 09360-10062-000

BOLT
BOLT, CALIPER (10X1.25X22)
BOLT

(24) 09161-10009-000

RONDELLE 10X15X1.5
WASHER (10X15X1.5)

(24) 09161-10009-000

RONDELLE 10X15X1.5
WASHER (10X15X1.5)

(24) 09161-10009-000

RONDELLE 10X15X1.5
WASHER (10X15X1.5)

(24) 09161-10009-000

RONDELLE 10X15X1.5
WASHER (10X15X1.5)

(25) 61196-27C50-000

GUIDE,RR BRAKE
GUIDE, BRAKE HOSE

(26) 61196-06G00-000

GUIDE
GUIDE, REAR BRAKE HOSE FRONT

(27) 02142-05103-000

--> 02142-0510A
SCREW

(27) 02142-05103-000

--> 02142-0510A
SCREW

(28) 69641-06G00-000

COVER, REAR MASTER CYLINDER

	Onderdeelnummer	Produkt	Aantal
# 1	69600-06G00-000 6960006G00000 6960006G00000	CYLINDER ASSY, REAR MASTER	139,72 €
# 2	69600-34820-000 69600-34821-000 6960034820000	PISTON/CUP SET	30,28 €
# 3	69691-00A00-000 6969100A00000 6969100A00000	GOMME BOOT	6,21 €
# 4	69692-19A00-000 6969219A00000 6969219A00000	ETRIER YOKE	9,14 €
# 5	69670-03G00-000 6967003G00000 6967003G00000	PUSH ROD ROD, PUSH	19,76 €
# 6	69693-05A00-000 6969305A00000 6969305A00000	NUT	1,88 €
# 7	69672-00B20-000 6967200B20000 6967200B20000	RACCORD DU TUYAU CONNECTOR	5,13 €
# 8	69686-34200-000 6968634200000 6968634200000	JOINT TORIQUE O RING	3,30 €
# 9	69674-00B20-000 6967400B20000 6967400B20000	CLIPS CIRCLIP	4,68 €
# 10	09139-06029-000 0913906029000 0913906029000	VIS 6X25MM BOLT (6X25)	5,72 €
# 11	09200-06037-000 09200-06068-000 0920006037000	SHAFT, SHALLOW DRIVE ARM PIN	5,70 €
# 12	08322-01063-000 08322-0106A-000 0832201063000	WASHER	2,06 €
# 13	04111-20158-000 04111-2015A-000 0411120158000	PIN. COTTER COTTER PIN	1,40 €
# 14	69740-01D02-000 6974001D02000 6974001D02000	TANK ASSY, REAR RESER TANK ASSY, REAR RESERVOIR	43,84 €
# 15	59667-04700-000 5966704700000 5966704700000	JOINT SOUFFLET DIAPHRAGM	8,37 €
# 16	59669-05D00-000 5966905D00000 5966905D00000	COUVERCLE MAITRE CYL.D.FR.ARR. CAP	11,63 €
# 17	69689-04A00-000 6968904A00000 6968904A00000	VIS SCREW	Niet beschikbaar	0,00 €
# 18	01547-06123-000 01547-0612B-000 0154706123000	BOLT	2,73 €
# 19	69730-06G00-000 6973006G00000 6973006G00000	HOSE, RR RESERVOIR TANK HOSE, RESERVOIR TANK	18,41 €
# 20	09401-13417-000 0940113417000 0940113417000	BRIDE DE TUYAU CLIP, UPPER	3,06 €
# 21	09401-12404-000 0940112404000 0940112404000	BRIDE DE TUYAU CLIP, LOWER	3,08 €
# 22	69480-06G00-000 69480-06G01-000 6948006G00000	HOSE, REAR BRAKE	91,31 €
# 23	09360-10042-000 09360-10062-000 0936010042000	BOLT BOLT, CALIPER (10X1.25X22)	5,77 €
# 24	09161-10009-000 0916110009000 0916110009000	RONDELLE 10X15X1.5 WASHER (10X15X1.5)	2,46 €
# 25	61196-27C30-000 61196-27C50-000 6119627C30000	GUIDE, RR BRAKE GUIDE, BRAKE HOSE	7,21 €
# 26	61196-06G00-000 6119606G00000 6119606G00000	GUIDE GUIDE, REAR BRAKE HOSE FRONT	14,96 €
# 27	02142-05103-000 0214205103000 0214205103000	--> 02142-0510A SCREW	Niet beschikbaar	0,00 €
# 28	69641-06G00-000 6964106G00000 6964106G00000	COVER, REAR MASTER CYLINDER	17,61 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ACHTER HOOFDREMCILINDER van uw Suzuki V-STROM 1000 van V-STROM. Laat het ons weten als u vragen heeft.
