INDICATOREN (E30) REFER TO FIG.36A(F-6) FOR MODEL K/M/R E2

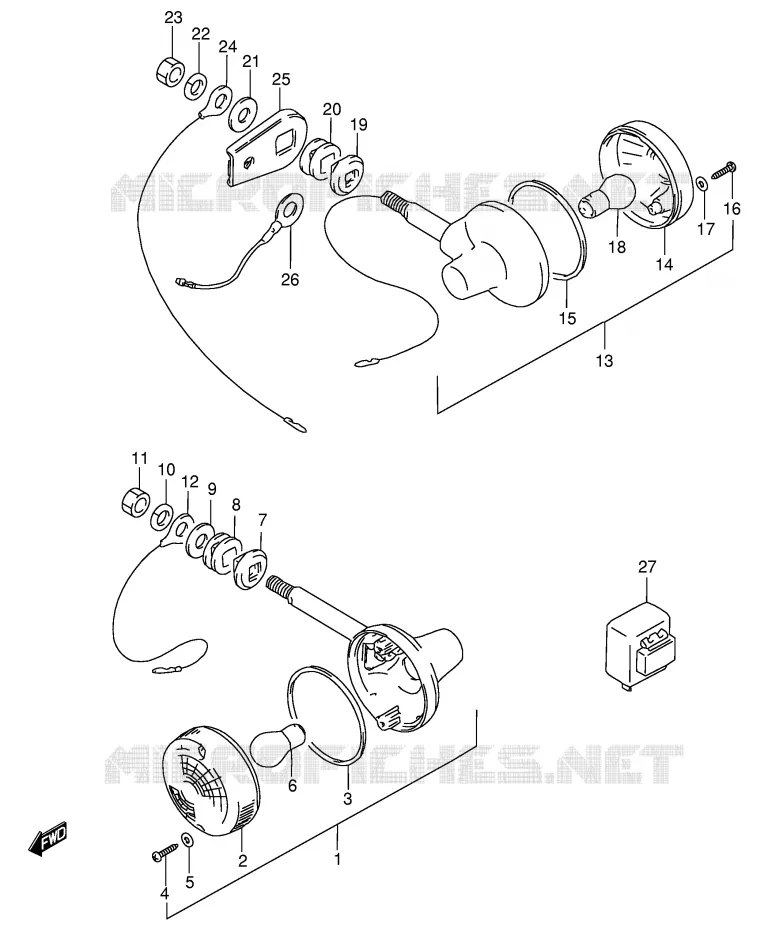

INDICATOREN (MODELE K / M / R E2) VOOR SUZUKI GS 125 1983

ACHTERLICHT

(1) 35601-39370-999

LAMP ASSY,FR TURN SIGNAL
LAMP ASSY, FRONT TURN SIGNAL

(2) 35612-02460-000

VERRE DE CLINGOTEUR AV.GN125R-
LENS

(3) 35613-28620-000

JOINT VERRE DE CLIGNOTEUR
GASKET

(4) 03211-04207-000

VIS 4X20
SCREW

(5) 35627-43010-000

JOINT DE VIS
GASKET

(6) 09471-12045-000

BULB
BULB (12V,21W)

(7) 35695-36590-000

PIECE DE DISTANCE
SPACER

(8) 35690-32201-000

CUSHION

(9) 09160-10501-000

RONDELLE 10.5X30X2.3
WASHER, INNER

(10) 08321-0110B-000

LOCK WASHER

(11) 08310-0010B-000

NUT

(11) 08310-00107-000

ECROU 10MM
NUT

(12) 36660-33000-000

CABLE ELECTR. L: 280
LEAD WIRE, EARTH

(13) 35603-26420-999

RR TURN SIGNAL LAMP
LAMP ASSY, REAR TURN SIGNAL

(14) 35652-02470-000

VERRE DE CLIGNOTEUR ARR. GN125
LENS

(15) 35613-28620-000

JOINT VERRE DE CLIGNOTEUR
GASKET

(16) 03211-04207-000

VIS 4X20
SCREW

(17) 35627-43010-000

JOINT DE VIS
GASKET

(18) 09471-12045-000

BULB
BULB (12V,21W)

(19) 35695-36590-000

PIECE DE DISTANCE
SPACER

(20) 09320-15004-000

SILENTBLOC
CUSHION

(21) 09160-10501-000

RONDELLE 10.5X30X2.3
WASHER, INNER

(22) 08321-0110B-000

LOCK WASHER

(23) 08310-0010B-000

NUT

(23) 08310-00107-000

ECROU 10MM
NUT

(24) 36862-44000-000

CABLE ELECTR. L:750
LEAD WIRE, EARTH

(25) 35620-05310-000

SUPPORT CLIGNOTEUR ARRIERE
BRACKET, REAR

(26) 36660-33000-000

CABLE ELECTR. L: 280
LEAD WIRE, TURN SIGNAL LAMP

(27) 38610-31X50-000

RELAIS DE CLIGNOTEUR
RELAY ASSY, TURN SIGNAL

	Onderdeelnummer	Produkt	Aantal
# 1	35601-39370-000 3560139370000	LAMP ASSY, FR TURN SIGNAL LAMP ASSY, FRONT TURN SIGNAL	Niet beschikbaar	0,00 €
# 2	35612-02460-000 3561202460000 3561202460000	VERRE DE CLINGOTEUR AV.GN125R- LENS	Niet beschikbaar	0,00 €
# 3	35613-28620-000 3561328620000 3561328620000	JOINT VERRE DE CLIGNOTEUR GASKET	4,54 €
# 4	03211-04207-000 0321104207000 0321104207000	VIS 4X20 SCREW	1,42 €
# 5	35627-43010-000 3562743010000 3562743010000	JOINT DE VIS GASKET	2,26 €
# 6	09471-12045-000 0947112045000 0947112045000	BULB BULB (12V, 21W)	6,30 €
# 7	35695-36590-000 3569536590000 3569536590000	PIECE DE DISTANCE SPACER	6,94 €
# 8	35690-32200-000 35690-32201-000 3569032200000	CUSHION	36,20 €
# 9	09160-10006-000 09160-10501-000 0916010006000	RONDELLE 10.5X30X2.3 WASHER, INNER	2,55 €
# 10	08321-01103-000 08321-0110B-000 0832101103000	LOCK WASHER	3,13 €
# 11	08310-00107-000 0831000107000 0831000107000	ECROU 10MM NUT	2,71 €
# 11	08310-12106-000 08310-0010B-000 0831012106000	NUT	3,08 €
# 12	36660-33000-000 3666033000000 3666033000000	CABLE ELECTR. L: 280 LEAD WIRE, EARTH	7,59 €
# 13	35603-26420-999 3560326420999 3560326420999	RR TURN SIGNAL LAMP LAMP ASSY, REAR TURN SIGNAL	Niet beschikbaar	0,00 €
# 14	35652-02470-000 3565202470000 3565202470000	VERRE DE CLIGNOTEUR ARR. GN125 LENS	8,78 €
# 15	35613-28620-000 3561328620000 3561328620000	JOINT VERRE DE CLIGNOTEUR GASKET	4,54 €
# 16	03211-04207-000 0321104207000 0321104207000	VIS 4X20 SCREW	1,42 €
# 17	35627-43010-000 3562743010000 3562743010000	JOINT DE VIS GASKET	2,26 €
# 18	09471-12045-000 0947112045000 0947112045000	BULB BULB (12V, 21W)	6,30 €
# 19	35695-36590-000 3569536590000 3569536590000	PIECE DE DISTANCE SPACER	6,94 €
# 20	09320-15004-000 0932015004000 0932015004000	SILENTBLOC CUSHION	Niet beschikbaar	0,00 €
# 21	09160-10006-000 09160-10501-000 0916010006000	RONDELLE 10.5X30X2.3 WASHER, INNER	2,55 €
# 22	08321-01103-000 08321-0110B-000 0832101103000	LOCK WASHER	3,13 €
# 23	08310-00107-000 0831000107000 0831000107000	ECROU 10MM NUT	2,71 €
# 23	08310-12106-000 08310-0010B-000 0831012106000	NUT	3,08 €
# 24	36862-44000-000 3686244000000 3686244000000	CABLE ELECTR. L:750 LEAD WIRE, EARTH	7,72 €
# 25	35620-05310-000 3562005310000 3562005310000	SUPPORT CLIGNOTEUR ARRIERE BRACKET, REAR	Niet beschikbaar	0,00 €
# 26	36660-33000-000 3666033000000 3666033000000	CABLE ELECTR. L: 280 LEAD WIRE, TURN SIGNAL LAMP	7,59 €
# 27	38610-31310-000 38610-31X50-000 3861031310000	RELAIS DE CLIGNOTEUR RELAY ASSY, TURN SIGNAL	64,09 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de INDICATOREN (MODELE K/M/R E2) van uw Suzuki van GS. Laat het ons weten als u vragen heeft.
