KOPLAMP (E34)

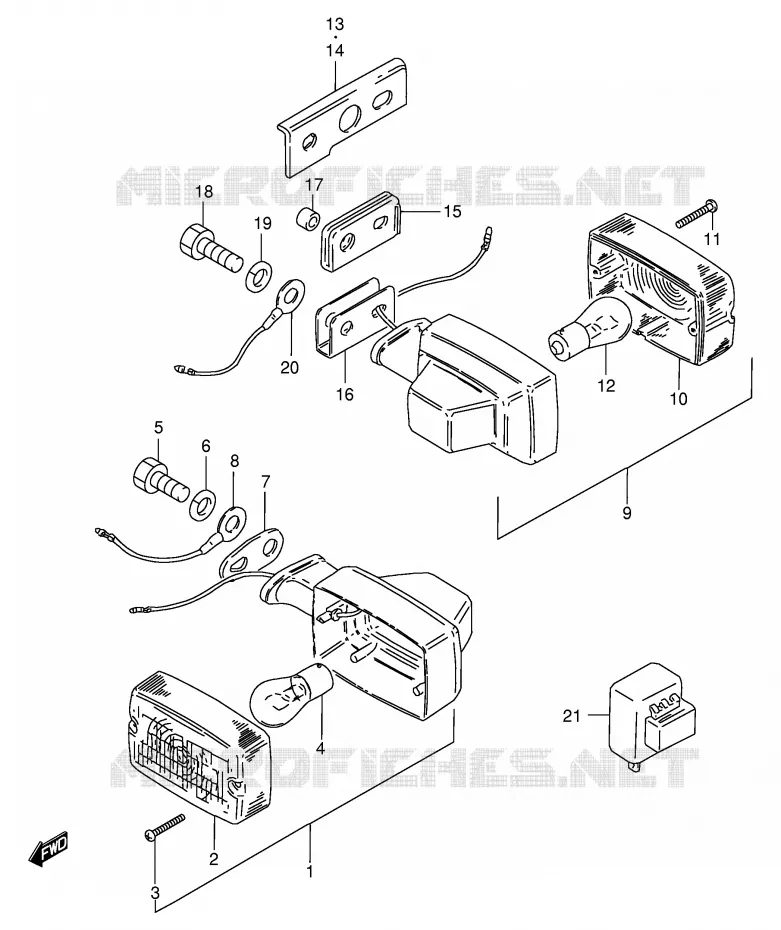

INDICATOREN (VOIR NOTE) VOOR SUZUKI GS 125 1983

INDICATOREN (E15,E17,E18,E39) REFER TO FIG.35 (F-4) FOR E34

(1) 35603-02932-999

LAMP ASSY,TURNSIGNAL
LAMP ASSY, FRONT TURN SIGNAL

(2) 35612-35300-000

CABOCHON
LENS

(3) 02112-0325A-000

SCREW

(4) 09471-12045-000

BULB
BULB (12V,21W)

(4) 09471-12006-000

AMPOULE 12V 23W BA15S
BULB (12V,23W)

(5) 09100-06038-000

BOLT 6X65
BOLT

(6) 08321-01067-000

RONDELLE 6MM
LOCK WASHER

(6) 08321-0106A-000

LOCK WASHER

(7) 35628-05300-000

SPACER

(8) 36660-33000-000

CABLE ELECTR. L: 280
LEAD WIRE, EARTH

(9) 35603-02932-999

LAMP ASSY,TURNSIGNAL
LAMP ASSY, REAR TURN SIGNAL

(10) 35612-35300-000

CABOCHON
LENS

(11) 02112-0325A-000

SCREW

(12) 09471-12045-000

BULB
BULB (12V,21W)

(12) 09471-12006-000

AMPOULE 12V 23W BA15S
BULB (12V,23W)

(13) 35620-05300-000

SUPPORT
BRACKET, REAR RH

(14) 35640-05300-000

SUPPORT
BRACKET, REAR LH

(15) 35692-36510-000

CUSHION TURN SIGNAL
CUSHION

(16) 35693-36511-000

PLATE

(17) 09180-08007-000

DOUILLE
SPACER (8.1X11X9)

(18) 01500-0685B-000

BOLT

(19) 08321-01067-000

RONDELLE 6MM
LOCK WASHER

(19) 08321-0106A-000

LOCK WASHER

(20) 36660-33000-000

CABLE ELECTR. L: 280
LEAD WIRE, EARTH

(21) 38610-31X50-000

RELAIS DE CLIGNOTEUR
RELAY, TURN SIGNAL

	Onderdeelnummer	Produkt	Aantal
# 1	35603-02932-999 3560302932999 3560302932999	LAMP ASSY, TURNSIGNAL LAMP ASSY, FRONT TURN SIGNAL	64,72 €
# 2	35612-35300-000 3561235300000 3561235300000	CABOCHON LENS	7,97 €
# 3	02112-03258-000 02112-0325A-000 0211203258000	SCREW	0,84 €
# 4	09471-12006-000 0947112006000 0947112006000	AMPOULE 12V 23W BA15S BULB (12V, 23W)	5,75 €
# 4	09471-12045-000 0947112045000 0947112045000	BULB BULB (12V, 21W)	6,30 €
# 5	09100-06038-000 0910006038000 0910006038000	BOLT 6X65 BOLT	1,91 €
# 6	08321-01063-000 08321-0106A-000 0832101063000	LOCK WASHER	1,74 €
# 6	08321-21068-000 08321-01067-000 0832121068000	RONDELLE 6MM LOCK WASHER	2,40 €
# 7	35628-05300-000 3562805300000 3562805300000	SPACER	Niet beschikbaar	0,00 €
# 8	36660-33000-000 3666033000000 3666033000000	CABLE ELECTR. L: 280 LEAD WIRE, EARTH	7,59 €
# 9	35603-02932-999 3560302932999 3560302932999	LAMP ASSY, TURNSIGNAL LAMP ASSY, REAR TURN SIGNAL	64,72 €
# 10	35612-35300-000 3561235300000 3561235300000	CABOCHON LENS	7,97 €
# 11	02112-03258-000 02112-0325A-000 0211203258000	SCREW	0,84 €
# 12	09471-12006-000 0947112006000 0947112006000	AMPOULE 12V 23W BA15S BULB (12V, 23W)	5,75 €
# 12	09471-12045-000 0947112045000 0947112045000	BULB BULB (12V, 21W)	6,30 €
# 13	35620-05300-000 3562005300000 3562005300000	SUPPORT BRACKET, REAR RH	5,15 €
# 14	35640-05300-000 3564005300000 3564005300000	SUPPORT BRACKET, REAR LH	Niet beschikbaar	0,00 €
# 15	35692-36510-000 3569236510000 3569236510000	CUSHION TURN SIGNAL CUSHION	6,90 €
# 16	35693-36511-000 3569336511000 3569336511000	PLATE	Niet beschikbaar	0,00 €
# 17	09180-08007-000 0918008007000 0918008007000	DOUILLE SPACER (8.1X11X9)	2,60 €
# 18	01107-06808-000 01500-0685B-000 0110706808000	BOLT	3,42 €
# 19	08321-01063-000 08321-0106A-000 0832101063000	LOCK WASHER	1,74 €
# 19	08321-21068-000 08321-01067-000 0832121068000	RONDELLE 6MM LOCK WASHER	2,40 €
# 20	36660-33000-000 3666033000000 3666033000000	CABLE ELECTR. L: 280 LEAD WIRE, EARTH	7,59 €
# 21	38610-31X50-000 3861031X50000 3861031X50000	RELAIS DE CLIGNOTEUR RELAY, TURN SIGNAL	64,09 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de INDICATOREN (VOIR NOTE) van uw Suzuki van GS. Laat het ons weten als u vragen heeft.
