ELEKTRISCH (GS125ESX / ESY / GS125X,GS125UX / UY) REFER TO FIG.25A(E-8) FOR GS125SX/SY,GS125SUX/SUY

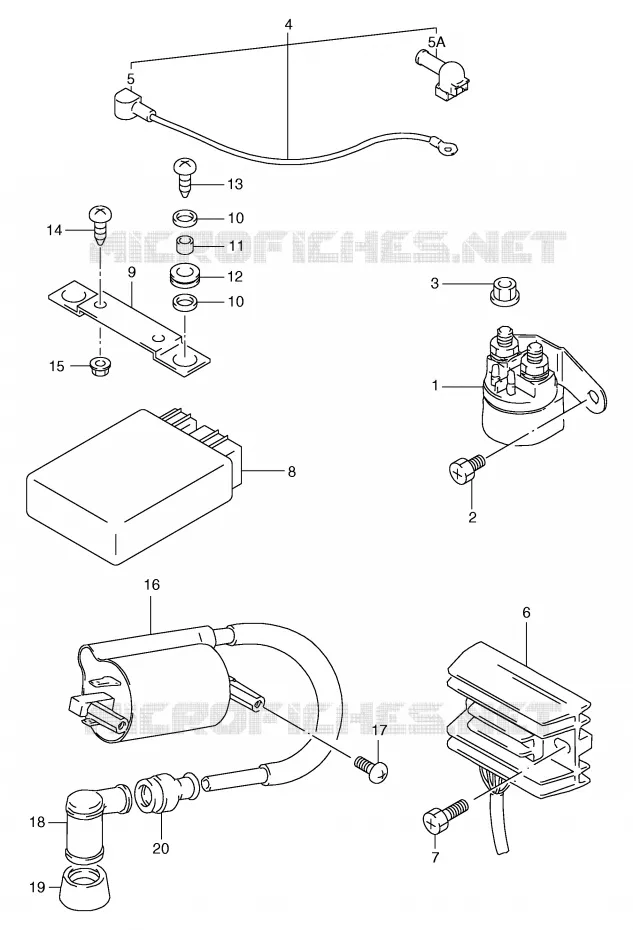

ELEKTRISCH (GS125SX / SY,GS125SUX / SUY) VOOR SUZUKI GS 125 1999

SNELHEIDSMETER (GS125ESX / ESY,GS125X) REFER TO FIG.26A(F-3) FOR GS125UX/UY

(1) 31800-49100-000

RELAIS DE STARTER
RELAY, STARTING MOTOR

(2) 09128-06044-000

SCREW,M6X1X10
SCREW (6X10)

(3) 08361-3506A-000

NUT

(4) 33810-05310-000

LEAD WIRE, STARTING MOTOR

(5) 31861-06C00-000

CAPUCHON PROTECTION, CONNECT.
CAP, STARTER MOTOR TERMINAL

(6) 32800-29B00-000

REDRESSEUR GN125R,V
RECTIFIER ASSY

(7) 02112-06207-000

VIS 6X20MM
SCREW (6X20)

(8) 32900-05350-000

IGNITER ASSY

(8) 32900-05360-000

IGNITER ASSY

(9) 32931-05500-000

BRACKET, IGNITER

(10) 09160-06109-000

WASHER (6.5X18X1.6)

(10) 09160-06109-000

WASHER (6.5X18X1.6)

(11) 09180-06256-000

SPACER,6.5X9X5.7
SPACER, IGNITER (6.5X9X5.7)

(12) 09320-08066-000

CUSHION,MUF COV
CUSHION, IGNITER

(13) 02112-3612A-000

SCREW
SCREW, IGNITER BRK

(14) 02112-1625B-000

SCREW
SCREW, IGNITER

(15) 08319-31067-000

ECROU 6MM CHROMEE
NUT, IGNITER

(16) 33410-05350-000

BOBINE D'ALLUMAGE GN125R,V
COIL, IGNITION

(17) 02142-05103-000

--> 02142-0510A
SCREW

(18) 33510-22010-000

--> 33510-97313
SPARK PLUG CAP

(19) 33541-47D00-000

JOINT CAOUTCHOUC DU CAPUCHON
SEAL, SPARK PLUG

(20) 33542-38B00-000

JOINT CAOUTCHOUC, CAPUCHON
SEAL, HIGHTENSION CORD

(5A) 31861-31500-000

CAPUCHON CONNECTEUR
CAP, STARTER RELAY TERMINAL

	Onderdeelnummer	Produkt	Aantal
# 1	31800-49100-000 3180049100000 3180049100000	RELAIS DE STARTER RELAY, STARTING MOTOR	87,14 €
# 2	09128-06044-000 0912806044000 0912806044000	SCREW, M6X1X10 SCREW (6X10)	1,82 €
# 3	08361-35068-000 08361-3506A-000 0836135068000	NUT	2,31 €
# 4	33850-05301-000 33810-05310-000 3385005301000	LEAD WIRE, STARTING MOTOR	25,45 €
# 5	31861-06C00-000 3186106C00000 3186106C00000	CAPUCHON PROTECTION, CONNECT. CAP, STARTER MOTOR TERMINAL	5,55 €
# 5A	31861-31500-000 3186131500000 3186131500000	CAPUCHON CONNECTEUR CAP, STARTER RELAY TERMINAL	6,52 €
# 6	32800-29B00-000 3280029B00000 3280029B00000	REDRESSEUR GN125R, V RECTIFIER ASSY	249,25 €
# 7	09128-06057-000 02112-06207-000 0912806057000	VIS 6X20MM SCREW (6X20)	1,93 €
# 8	32900-05350-000 3290005350000 3290005350000	IGNITER ASSY	Niet beschikbaar	0,00 €
# 8	32900-05360-000 3290005360000 3290005360000	IGNITER ASSY	Niet beschikbaar	0,00 €
# 9	32931-05500-000 3293105500000 3293105500000	BRACKET, IGNITER	Niet beschikbaar	0,00 €
# 10	09160-06109-000 0916006109000 0916006109000	WASHER (6.5X18X1.6)	2,62 €
# 11	09180-06256-000 0918006256000 0918006256000	SPACER, 6.5X9X5.7 SPACER, IGNITER (6.5X9X5.7)	2,31 €
# 12	09320-08051-000 09320-08066-000 0932008051000	CUSHION, MUF COV CUSHION, IGNITER	7,48 €
# 13	02112-06123-000 02112-3612A-000 0211206123000	SCREW SCREW, IGNITER BRK	2,73 €
# 14	02112-16253-000 02112-1625B-000 0211216253000	SCREW SCREW, IGNITER	2,57 €
# 15	08316-10063-000 08319-31067-000 0831610063000	ECROU 6MM CHROMEE NUT, IGNITER	2,53 €
# 16	33410-05350-000 3341005350000 3341005350000	BOBINE D'ALLUMAGE GN125R, V COIL, IGNITION	127,04 €
# 17	02142-05103-000 0214205103000 0214205103000	--> 02142-0510A SCREW	Niet beschikbaar	0,00 €
# 18	33510-22010-000 3351022010000 3351022010000	--> 33510-97313 SPARK PLUG CAP	13,98 €
# 19	33541-24510-000 33541-47D00-000 3354124510000	JOINT CAOUTCHOUC DU CAPUCHON SEAL, SPARK PLUG	8,34 €
# 20	33542-38B00-000 3354238B00000 3354238B00000	JOINT CAOUTCHOUC, CAPUCHON SEAL, HIGHTENSION CORD	7,43 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ELEKTRISCH (GS125SX/SY,GS125SUX/SUY) van uw Suzuki van GS. Laat het ons weten als u vragen heeft.
