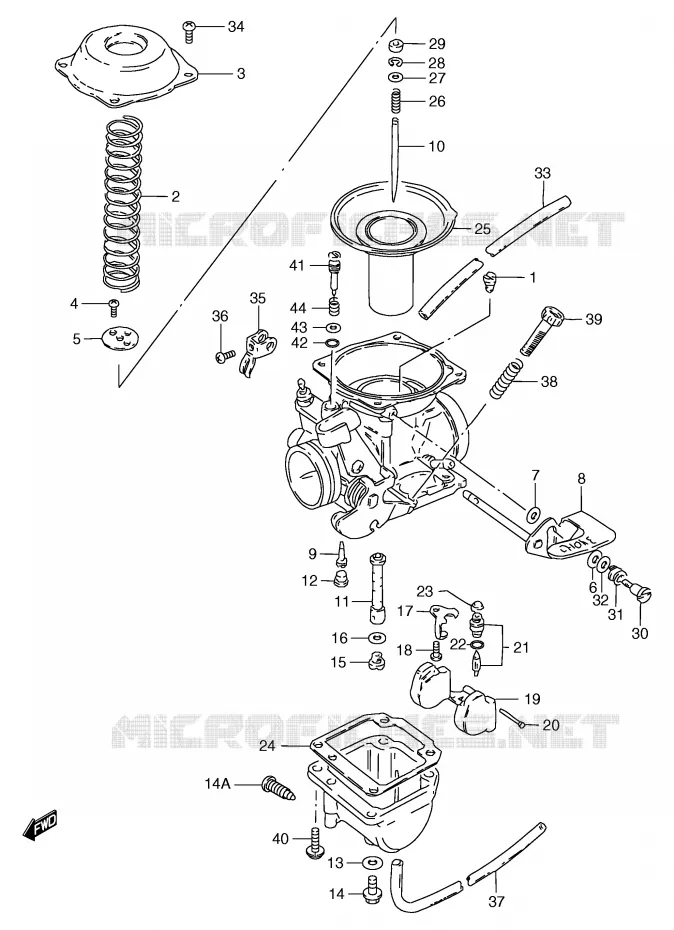

CARBURATOR (E1,E2,E71) VOOR SUZUKI GS 125 1999

CARBURATOR (P37) REFER TO FIG.12A(C-8) FOR E22,E34

(1) 09491-36005-000

GICLEUR 2 180
JET, PILOT AIR (180)

(2) 13503-05350-000

RESSORT
SPRING, THROTTLE VALVE

(3) 13502-05500-000

COVER,DIAPHRAGM
COVER

(4) 02112-3308A-000

SCREW

(5) 13389-37400-000

PLAQUE
PLATE

(6) 13431-05300-000

RONDELLE
PACKING

(7) 09160-04015-000

WASHER

(8) 13410-05300-000

AXE
SHAFT ASSY, STARTER

(9) 09492-35008-000

GICLEUR RALENTI GR.35 TYP 9
JET, PILOT (35)

(10) 13383-05310-000

AIGUILLE DE GICLEUR (4DZ35)
NEEDLE, JET (4DZ35-2)

(11) 09494-00370-000

GICLEUR A AIGUILLE (P-2)
JET, NEEDLE (P-2)

(12) 13357-44080-000

TETON
PLUG

(13) 13246-44080-000

JOINT TORIQUE
GASKET

(14) 13247-44080-000

VIS DE VIDANGE
SCREW, DRAIN

(14A) 13247-02340-000

PLUG,DRAIN
SCREW, DRAIN

(15) 09491-20012-000

GICLEUR 3 102.5
JET, MAIN (102.5)

(16) 13382-03110-000

WASHER,NEEDLE JET
WASHER

(17) 13373-11400-000

PLAQUE
PLATE

(18) 02112-0406B-000

SCREW

(19) 13250-05300-000

FLOTTEUR
FLOAT

(20) 13254-92311-000

AXE DE FLOTTEUR
PIN

(21) 13370-44500-000

POINTEAU DU FLOTTEUR CPL.(2.0)
VALVE ASSY, NEEDLE (2.0)

(22) 13374-35C00-000

O RING,NEEDLE VALVE SEAT
..O RING

(23) 13376-19F00-000

FILTER
NET

(24) 13251-20E20-000

JOINT CARTER DE FLOTTEUR AN125
GASKET

(25) KIT2246

KIT2246
DIAPHRAGM ASSY

(26) 13388-44030-000

RESSORT
SPRING

(27) 13382-44030-000

RONDELLE
WASHER

(28) 13394-10010-000

CLIPS D'AIGUILLE
E RING

(29) 13387-47010-000

BAGUE
RING

(30) 13438-33110-000

VIS
SCREW

(31) 13426-43010-000

RESSORT
SPRING

(32) 13615-43010-000

WASHER,STARTER SHAFT
WASHER

(33) 09352-50005-600

HOSE (5X8.2X600)
HOSE (5X8X600)

(34) 02112-0508A-000

SCREW

(35) 13422-05300-000

LEVER

(36) 13605-20C00-000

SCREW,SENSOR
SCREW

(37) 09351-35653-600

TUYAU 3.5X6.5X600
HOSE (3.5X6.5X600)

(38) 13268-37420-000

RESSORT
SPRING

(39) 13267-25D00-000

VIS
ADJUSTER

(40) 13601-04148-000

VIS 4X14MM
SCREW

(41) 13279-45400-000

VIS REGLAGE D'AIR/ESSENCE
SCREW, PILOT (1 7/8)

(42) 13295-29901-000

O RING,PILOT AIR SCREW
O RING

(43) 13291-29900-000

RONDELLE
WASHER

(44) 13268-47070-000

RESSORT
SPRING

99x

(99x) 13200-05315-000

CARBURETOR ASSY GS125/GN125
CARBURETOR ASSY

	Onderdeelnummer	Produkt	Aantal
# 1	09491-36005-000 0949136005000 0949136005000	GICLEUR 2 180 JET, PILOT AIR (180)	11,45 €
# 2	13503-33200-000 13503-05350-000 1350333200000	RESSORT SPRING, THROTTLE VALVE	12,82 €
# 3	13502-33210-000 13502-05500-000 1350233210000	COVER, DIAPHRAGM COVER	25,02 €
# 4	02112-33083-000 02112-3308A-000 0211233083000	SCREW	2,40 €
# 5	13389-37400-000 1338937400000 1338937400000	PLAQUE PLATE	5,86 €
# 6	13431-05300-000 1343105300000 1343105300000	RONDELLE PACKING	5,37 €
# 7	09160-04015-000 0916004015000 0916004015000	WASHER	1,86 €
# 8	13410-05300-000 1341005300000 1341005300000	AXE SHAFT ASSY, STARTER	20,87 €
# 9	09492-35008-000 0949235008000 0949235008000	GICLEUR RALENTI GR.35 TYP 9 JET, PILOT (35)	8,85 €
# 10	13383-05310-000 1338305310000 1338305310000	AIGUILLE DE GICLEUR (4DZ35) NEEDLE, JET (4DZ35-2)	17,33 €
# 11	09494-00370-000 0949400370000 0949400370000	GICLEUR A AIGUILLE (P-2) JET, NEEDLE (P-2)	25,67 €
# 12	13357-44080-000 1335744080000 1335744080000	TETON PLUG	6,28 €
# 13	13246-44080-000 1324644080000 1324644080000	JOINT TORIQUE GASKET	5,46 €
# 14	13247-44080-000 1324744080000 1324744080000	VIS DE VIDANGE SCREW, DRAIN	11,54 €
# 14A	13247-13A00-000 13247-02340-000 1324713A00000	PLUG, DRAIN SCREW, DRAIN	6,88 €
# 15	09491-20012-000 0949120012000 0949120012000	GICLEUR 3 102.5 JET, MAIN (102.5)	8,76 €
# 16	13382-03110-000 1338203110000 1338203110000	WASHER, NEEDLE JET WASHER	4,10 €
# 17	13373-11400-000 1337311400000 1337311400000	PLAQUE PLATE	8,12 €
# 18	02112-04063-000 02112-0406B-000 0211204063000	SCREW	2,09 €
# 19	13250-05300-000 1325005300000 1325005300000	FLOTTEUR FLOAT	27,40 €
# 20	13254-92311-000 1325492311000 1325492311000	AXE DE FLOTTEUR PIN	2,28 €
# 21	13370-44500-000 1337044500000 1337044500000	POINTEAU DU FLOTTEUR CPL.(2.0) VALVE ASSY, NEEDLE (2.0)	43,68 €
# 22	13374-44080-000 13374-35C00-000 1337444080000	O RING, NEEDLE VALVE SEAT ..O RING	6,39 €
# 23	13376-84110-000 13376-19F00-000 1337684110000	FILTER NET	11,16 €
# 24	13251-05400-000 13251-20E20-000 1325105400000	JOINT CARTER DE FLOTTEUR AN125 GASKET	12,51 €
# 25	13500-053D0-000 13500053D0000	KIT2246 DIAPHRAGM ASSY	Niet beschikbaar	0,00 €
# 26	13388-44030-000 1338844030000 1338844030000	RESSORT SPRING	6,83 €
# 27	13382-44030-000 1338244030000 1338244030000	RONDELLE WASHER	5,39 €
# 28	13394-10010-000 1339410010000 1339410010000	CLIPS D'AIGUILLE E RING	7,03 €
# 29	13387-47010-000 1338747010000 1338747010000	BAGUE RING	7,96 €
# 30	13438-33110-000 1343833110000 1343833110000	VIS SCREW	6,32 €
# 31	13426-43010-000 1342643010000 1342643010000	RESSORT SPRING	7,36 €
# 32	13615-43010-000 1361543010000 1361543010000	WASHER, STARTER SHAFT WASHER	4,26 €
# 33	09352-50823-600 09352-50005-600 0935250823600	HOSE (5X8.2X600) HOSE (5X8X600)	8,56 €
# 34	02112-05083-000 02112-0508A-000 0211205083000	SCREW	2,00 €
# 35	13422-05300-000 1342205300000 1342205300000	LEVER	Niet beschikbaar	0,00 €
# 36	13605-31210-000 13605-20C00-000 1360531210000	SCREW, SENSOR SCREW	6,15 €
# 37	09351-35653-600 0935135653600 0935135653600	TUYAU 3.5X6.5X600 HOSE (3.5X6.5X600)	5,50 €
# 38	13268-37420-000 1326837420000 1326837420000	RESSORT SPRING	5,72 €
# 39	13267-25D00-000 1326725D00000 1326725D00000	VIS ADJUSTER	10,40 €
# 40	13601-04148-000 1360104148000 1360104148000	VIS 4X14MM SCREW	4,19 €
# 41	13279-45400-000 1327945400000 1327945400000	VIS REGLAGE D'AIR/ESSENCE SCREW, PILOT (1 7/8)	12,55 €
# 42	13295-29900-000 13295-29901-000 1329529900000	O RING, PILOT AIR SCREW O RING	5,95 €
# 43	13291-29900-000 1329129900000 1329129900000	RONDELLE WASHER	2,33 €
# 44	13268-47070-000 1326847070000 1326847070000	RESSORT SPRING	6,41 €
# 99x	13200-05314-000 1320005314000	CARBURETOR ASSY GS125/GN125 CARBURETOR ASSY	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de CARBURATOR (E1,E2,E71) van uw Suzuki van GS. Laat het ons weten als u vragen heeft.
