SNELHEIDSMETER (E24)

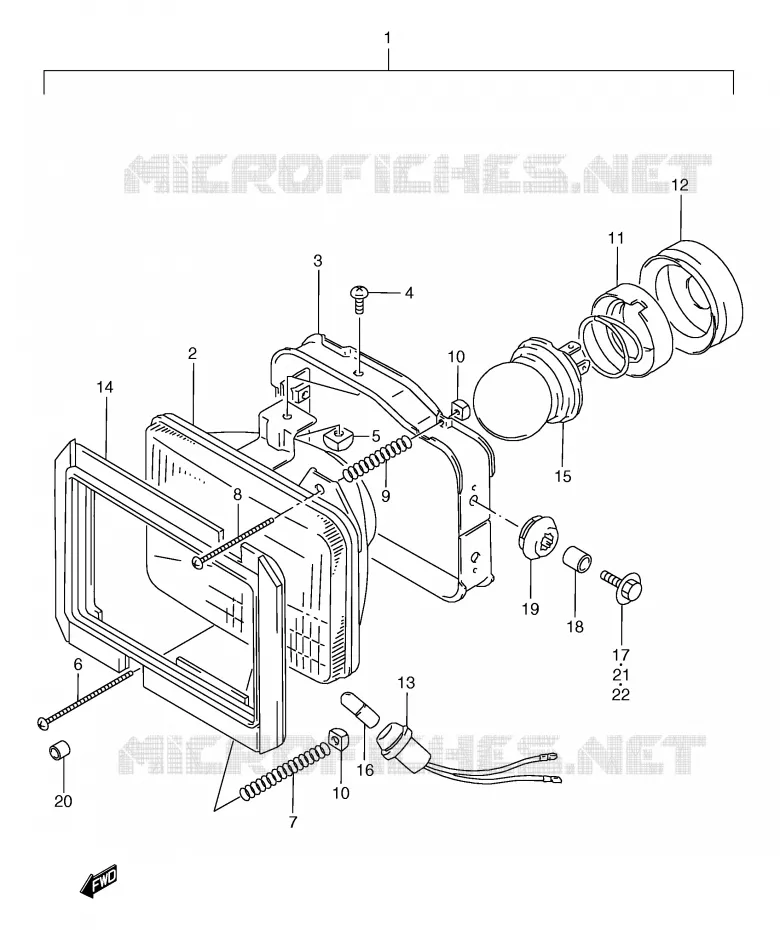

KOPLAMP VOOR SUZUKI TS-R 125 1994

KOPLAMP (E24)

(1) 35100-13A52-999

OPTIQUE DE PHARE COMPLET
HEADLAMP ASSY

(2) 35121-13A51-000

OPTIQUE DE PHARE NU
UNIT

(3) 35141-01A00-000

LUNETTE
HOUSING

(4) 02112-0512A-000

SCREW
SCREW M5X.08X12

(5) 35135-45900-000

ECROU
NUT

(6) 35151-45900-000

SCREW,HEAD LAMP ADJUSTER
SCREW

(7) 35154-49200-000

RESSORT
SPRING

(8) 09125-04020-000

SCREW 4X50(SUS)
.ADJUST SCREW, UPPER

(9) 35154-31300-000

RESSORT
SPRING, UPPER

(10) 35135-45600-000

ECROU
NUT

(10) 35135-45600-000

ECROU
NUT

(11) 35136-05300-000

SUPPORT D'AMPOULE
HOLDER, BULB

(12) 35173-05300-000

COUVERCLE PORTE D'AMPOULES
COVER, SOCKET

(13) 36118-44B00-000

PORTE-AMPOULE TS125R/DR350-800
SOCKET

(14) 35129-01A01-000

SHADE

(15) 09471-12048-000

BULB. 12V 45/40W. BILUX
BULB (12V,45/40W)

(15) 09471-12049-000

BULB (12V,45/40W)

(16) 09471-12063-000

BULB (12V,4W)

(17) 01500-06207-000

VIS 6X20MM
BOLT

(18) 09180-06310-000

DOUILLE 6.5X10X10
SPACER,FENDER UPPER REAR (6.8X10X10)

(19) 09320-09018-000

SILENTBLOC
CUSHION

(20) 35158-43400-000

CAPUCHON
COVER, ADJUSTER SCREW

(21) 01500-06257-000

VIS 6X25MM
BOLT, FRONT FENDER FRONT

(22) 09160-06077-000

RONDELLE 6.5X20X1.2
WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE

	Onderdeelnummer	Produkt	Aantal
# 1	35100-01A21-999 3510001A21999	OPTIQUE DE PHARE COMPLET HEADLAMP ASSY	Niet beschikbaar	0,00 €
# 2	35121-01A20-000 3512101A20000	OPTIQUE DE PHARE NU UNIT	Niet beschikbaar	0,00 €
# 3	35141-01A00-000 3514101A00000 3514101A00000	LUNETTE HOUSING	Niet beschikbaar	0,00 €
# 4	02112-05126-000 0211205126000	SCREW SCREW M5X.08X12	Niet beschikbaar	0,00 €
# 5	35135-45900-000 3513545900000 3513545900000	ECROU NUT	2,57 €
# 6	35151-45900-000 3515145900000 3515145900000	SCREW, HEAD LAMP ADJUSTER SCREW	5,71 €
# 7	35154-49200-000 3515449200000 3515449200000	RESSORT SPRING	5,08 €
# 8	35151-31300-000 09125-04020-000 3515131300000	SCREW 4X50(SUS) .ADJUST SCREW, UPPER	3,15 €
# 9	35154-31300-000 3515431300000 3515431300000	RESSORT SPRING, UPPER	3,71 €
# 10	35135-45600-000 3513545600000 3513545600000	ECROU NUT	3,94 €
# 11	35136-05300-000 3513605300000 3513605300000	SUPPORT D'AMPOULE HOLDER, BULB	Niet beschikbaar	0,00 €
# 12	35173-05300-000 3517305300000 3517305300000	COUVERCLE PORTE D'AMPOULES COVER, SOCKET	9,32 €
# 13	36118-44B00-000 3611844B00000 3611844B00000	PORTE-AMPOULE TS125R/DR350-800 SOCKET	Niet beschikbaar	0,00 €
# 14	35129-01A01-000 3512901A01000 3512901A01000	SHADE	Niet beschikbaar	0,00 €
# 15	09471-12048-000 09471-12048-000 0947112048000	BULB. 12V 45/40W. BILUX BULB (12V, 45/40W)	26,60 €
# 15	09471-12049-000 0947112049000 0947112049000	BULB (12V, 45/40W)	Niet beschikbaar	0,00 €
# 16	09471-12063-000 09471-12063-000 0947112063000	BULB (12V, 4W)	6,59 €
# 17	09116-06011-000 01500-06207-000 0911606011000	VIS 6X20MM BOLT	2,22 €
# 18	09180-06030-000 09180-06310-000 0918006030000	DOUILLE 6.5X10X10 SPACER, FENDER UPPER REAR (6.8X10X10)	2,62 €
# 19	09320-09018-000 0932009018000 0932009018000	SILENTBLOC CUSHION	2,29 €
# 20	35158-43400-000 3515843400000 3515843400000	CAPUCHON COVER, ADJUSTER SCREW	2,26 €
# 21	01107-06257-000 01500-06257-000 0110706257000	VIS 6X25MM BOLT, FRONT FENDER FRONT	2,62 €
# 22	09160-06027-000 09160-06077-000 0916006027000	RONDELLE 6.5X20X1.2 WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE	2,60 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de KOPLAMP van uw Suzuki van TS-R. Laat het ons weten als u vragen heeft.
