ACHTER HOOFDREMCILINDER (MODELE L / M / N / P / R)

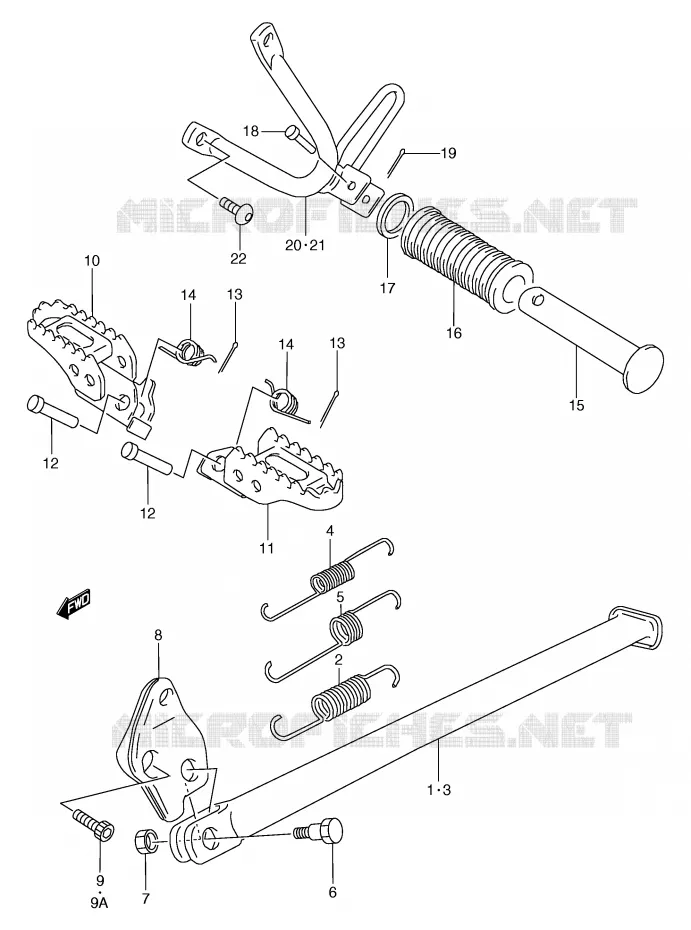

STAND - FOOTREST (MODELE K) VOOR SUZUKI TS-R 125 1994

STAND - FOOTREST (MODELE L / M / N / P) REFER TO FIG.29B(E-7) FOR MODEL R

(1) 42310-08D20-019

STAND COMP,PROP
STAND, PROP (BLACK)

(2) 09443-18015-XC0

SPRING

(3) 42310-03D11-019

STAND, PROP (BLACK)

(3) 42310-03D11-34S

STAND, PROP (BLUE)

(4) 09443-12035-000

SPRING
SPRING, INNER

(5) 09443-20003-000

SPRING
SPRING, OUTER

(6) 09111-10047-000

VIS 10X30MM
BOLT

(7) 08310-00107-000

ECROU 10MM
NUT 10MM

(8) 42330-03E00-EE3

SUPPORT
BRACKET, PROP STAND (BLACK)

(8) 42330-03D10-019

BRACKET, PROP STAND (BLACK)

(8) 42330-03D10-34S

PLATEAU BEQUILLE LATERALE BLEU
BRACKET, PROP STAND (BLUE)

(9) 09106-08097-000

VIS 8X25MM INBUS
BOLT, UPPER

(10) 43550-08D10-EE3

RH FR FOOTREST
FOOTREST, FRONT RH (BLACK)

(11) 43560-08D01-EE3

LH FR FOOTREST
FOOTREST, FRONT LH (BLACK)

(12) 09200-10013-000

BOULON
PIN

(12) 09200-10013-000

BOULON
PIN

(13) 04111-2520A-000

PIN
COTTER PIN

(13) 04111-2520A-000

PIN
COTTER PIN

(13) 04111-2520A-000

PIN
COTTER PIN
PIN

(13) 04111-2520A-000

PIN
COTTER PIN
PIN

(14) 09448-15004-000

RESSORT
SPRING, RH

(14) 09448-15004-000

RESSORT
SPRING, RH

(14) 09448-15004-000

RESSORT
SPRING, RH
RESSORT

(14) 09448-15004-000

RESSORT
SPRING, RH
RESSORT

(14) 09448-15012-000

RESSORT DE REPOSE PIED GAUCHE
SPRING, LH

(14) 09448-15012-000

RESSORT DE REPOSE PIED GAUCHE
SPRING, LH

(15) 43610-03001-000

BAR,REAR FOOTREST
BAR, PILLION FOOTREST

(16) 43612-33210-000

RUBBER,RR FOOTREST
RUBBER

(17) 09160-19024-000

WASHER,19.5X32X2.0
WASHER (19.5X32X2)

(18) 09200-06010-000

BOULON
PIN

(19) 04111-2020A-000

COTTER PIN. ROD END
COTTER PIN

(20) 43650-03D00-28W

SUPPORT REP.PIED AR.DR. BLANC
BRACKET, PILLION RH (WHITE)

(20) 43650-03D00-34S

SUPPORT REP.PIED AR.DR. BLEU
BRACKET, PILLION RH (BLUE)

(21) 43750-03D00-019

BRACKET COMP,PILLION FOOT,L
BRACKET, PILLION LH (WHITE)

(22) 09106-08058-000

VIS
BOLT

(9A) 09106-08095-A05

BOLT (8X16)
BOLT, LOWER

	Onderdeelnummer	Produkt	Aantal
# 1	42310-03D01-019 4231003D01019	STAND COMP, PROP STAND, PROP (BLACK)	Niet beschikbaar	0,00 €
# 2	09443-18015-000 09443-18015-XC0 0944318015000	SPRING	6,03 €
# 3	42310-03D11-019 4231003D11019 4231003D11019	STAND, PROP (BLACK)	Niet beschikbaar	0,00 €
# 3	42310-03D11-34S 4231003D1134S 4231003D1134S	STAND, PROP (BLUE)	Niet beschikbaar	0,00 €
# 4	09443-12035-000 0944312035000 0944312035000	SPRING SPRING, INNER	8,23 €
# 5	09443-20003-000 0944320003000 0944320003000	SPRING SPRING, OUTER	13,22 €
# 6	09111-10019-000 09111-10047-000 0911110019000	VIS 10X30MM BOLT	4,77 €
# 7	08310-22107-000 08310-00107-000 0831022107000	ECROU 10MM NUT 10MM	2,71 €
# 8	42330-03D00-019 42330-03E00-EE3 4233003D00019	SUPPORT BRACKET, PROP STAND (BLACK)	51,42 €
# 8	42330-03D10-019 4233003D10019 4233003D10019	BRACKET, PROP STAND (BLACK)	Niet beschikbaar	0,00 €
# 8	42330-03D10-34S 4233003D1034S 4233003D1034S	PLATEAU BEQUILLE LATERALE BLEU BRACKET, PROP STAND (BLUE)	Niet beschikbaar	0,00 €
# 9	09106-08097-000 0910608097000 0910608097000	VIS 8X25MM INBUS BOLT, UPPER	2,86 €
# 9A	09106-08095-000 0910608095000	BOLT (8X16) BOLT, LOWER	Niet beschikbaar	0,00 €
# 10	43550-08D00-019 4355008D00019	RH FR FOOTREST FOOTREST, FRONT RH (BLACK)	Niet beschikbaar	0,00 €
# 11	43560-08D00-019 4356008D00019	LH FR FOOTREST FOOTREST, FRONT LH (BLACK)	Niet beschikbaar	0,00 €
# 12	09200-10013-000 0920010013000 0920010013000	BOULON PIN	2,82 €
# 13	04111-25208-000 04111-2520A-000 0411125208000	PIN COTTER PIN	1,62 €
# 14	09448-15007-000 09448-15004-000 0944815007000	RESSORT SPRING, RH	2,62 €
# 14	09448-15012-000 09448-15012-000 0944815012000	RESSORT DE REPOSE PIED GAUCHE SPRING, LH	2,15 €
# 15	43610-03001-000 4361003001000 4361003001000	BAR, REAR FOOTREST BAR, PILLION FOOTREST	9,17 €
# 16	43612-33200-000 43612-33210-000 4361233200000	RUBBER, RR FOOTREST RUBBER	7,15 €
# 17	09160-19006-000 09160-19024-000 0916019006000	WASHER, 19.5X32X2.0 WASHER (19.5X32X2)	2,75 €
# 18	09200-06010-000 0920006010000 0920006010000	BOULON PIN	2,26 €
# 19	04111-20208-000 04111-2020A-000 0411120208000	COTTER PIN. ROD END COTTER PIN	1,60 €
# 20	43650-03D00-28W 4365003D0028W 4365003D0028W	SUPPORT REP.PIED AR.DR. BLANC BRACKET, PILLION RH (WHITE)	Niet beschikbaar	0,00 €
# 20	43650-03D00-34S 4365003D0034S 4365003D0034S	SUPPORT REP.PIED AR.DR. BLEU BRACKET, PILLION RH (BLUE)	Niet beschikbaar	0,00 €
# 21	43750-03D00-28W 4375003D0028W	BRACKET COMP, PILLION FOOT, L BRACKET, PILLION LH (WHITE)	Niet beschikbaar	0,00 €
# 22	09106-08058-000 0910608058000 0910608058000	VIS BOLT	7,52 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de STAND - FOOTREST (MODELE K) van uw Suzuki van TS-R. Laat het ons weten als u vragen heeft.
