Cilinderinhoud

Model

Jaar

Afwerking

Onderdelencatalogus

Onderdelendiagram

ELEKTRISCH

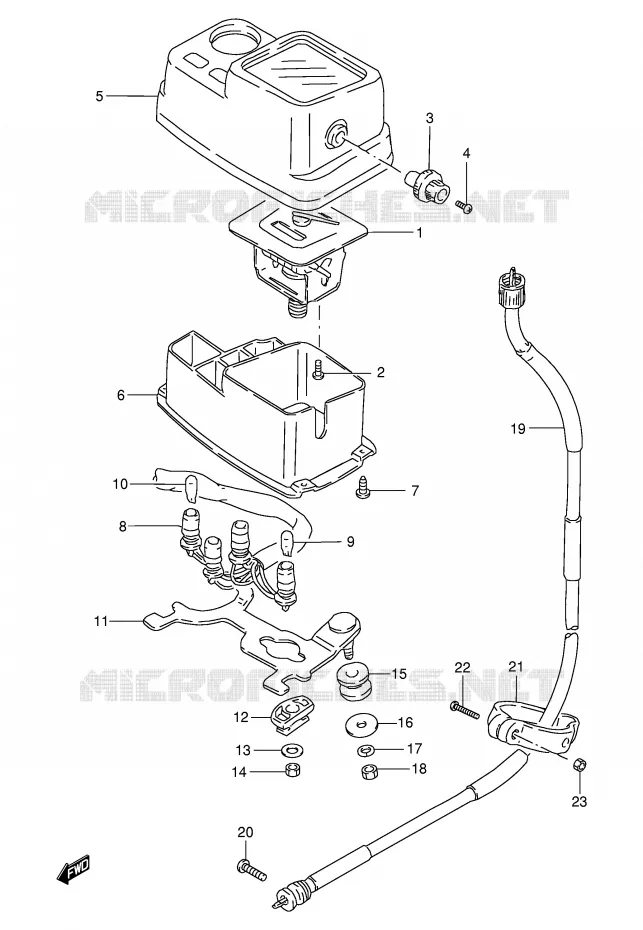

SNELHEIDSMETER (MODELE K1 E24 / MODELE K2 P9) VOOR SUZUKI DR 200 2003

SNELHEIDSMETER (MODELE K2 / K3 / K4 / K5 E6,E24)

(1) 34120-44A90-000

SPEEDOMETER

(2) 02112-7412A-000

SCREW

(3) 34124-14A10-000

BOUTON COMPTEUR JOURNALIER
KNOB, TRIP

(4) 09139-02003-000

SCREW

(5) 34150-44AD0-000

HOOD, METER

(6) 34111-14A10-000

CARTER D'INSTRUMENTS INF.
CASE, METER

(7) 34184-12B00-000

VIS NOIR
SCREW

(8) 34173-44A90-000

34173-44A90-000
SOCKET ASSY

(9) 09471-12082-000

BULB (12V,3.4W)

(10) 09471-12077-000

BULB (12V,1.7W)

(11) 34950-44A00-000

SUPPORT D'INSTRUMENTS
BRACKET, METER

(12) 34189-14A10-000

CAOUTCHOUC
CUSHION

(13) 09160-05043-000

WASHER
WASHER (5.5X16X1.2)

(14) 08310-00057-000

ECROU 5MM
NUT

(15) 34956-15100-000

CAOUTCHOUC
CUSHION

(16) 09160-06084-000

WASHER
WASHER (6.5X18X1.6)

(17) 08321-0106A-000

LOCK WASHER
WASHER

(18) 08310-0006A-000

NUT

(19) 34910-44A21-000

CABLE ASSY, SPEEDOMETER

(20) 02112-0516B-000

SCREW. TRUNK BOX
SCREW

(21) 34938-01A00-000

GUIDE DE CABLE
CLAMP, SPEEDOMETER CABLE

(22) 02112-0516B-000

SCREW. TRUNK BOX
SCREW

(23) 08310-0005B-000

NUT

	Onderdeelnummer	Produkt	Aantal
# 1	34120-44A90-000 3412044A90000 3412044A90000	SPEEDOMETER	288,64 €
# 2	02112-74123-000 02112-7412A-000 0211274123000	SCREW	2,73 €
# 3	34124-14A10-000 3412414A10000 3412414A10000	BOUTON COMPTEUR JOURNALIER KNOB, TRIP	8,29 €
# 4	09139-02003-000 0913902003000 0913902003000	SCREW	2,09 €
# 5	34150-44AD0-000 3415044AD0000 3415044AD0000	HOOD, METER	53,03 €
# 6	34111-14A10-000 3411114A10000 3411114A10000	CARTER D'INSTRUMENTS INF. CASE, METER	28,08 €
# 7	34184-12B00-000 3418412B00000 3418412B00000	VIS NOIR SCREW	2,22 €
# 8	34173-44A90-000 3417344A90000 3417344A90000	34173-44A90-000 SOCKET ASSY	Niet beschikbaar	0,00 €
# 9	09471-12028-000 09471-12082-000 0947112028000	BULB (12V, 3.4W)	5,35 €
# 10	09471-12077-000 09471-12077-000 0947112077000	BULB (12V, 1.7W)	2,57 €
# 11	34950-44A00-000 3495044A00000 3495044A00000	SUPPORT D'INSTRUMENTS BRACKET, METER	61,95 €
# 12	34189-14A10-000 3418914A10000 3418914A10000	CAOUTCHOUC CUSHION	4,96 €
# 13	09160-05043-000 0916005043000 0916005043000	WASHER WASHER (5.5X16X1.2)	2,60 €
# 14	08310-00057-000 0831000057000 0831000057000	ECROU 5MM NUT	2,46 €
# 15	34956-15100-000 3495615100000 3495615100000	CAOUTCHOUC CUSHION	6,27 €
# 16	09160-06084-000 0916006084000 0916006084000	WASHER WASHER (6.5X18X1.6)	2,26 €
# 17	08321-01063-000 08321-0106A-000 0832101063000	LOCK WASHER WASHER	1,74 €
# 18	08310-00063-000 0831000063000	NUT	Niet beschikbaar	0,00 €
# 19	34910-44A20-000 34910-44A21-000 3491044A20000	CABLE ASSY, SPEEDOMETER	50,09 €
# 20	02112-05163-000 02112-0516B-000 0211205163000	SCREW. TRUNK BOX SCREW	2,06 €
# 21	34938-01A00-000 3493801A00000 3493801A00000	GUIDE DE CABLE CLAMP, SPEEDOMETER CABLE	8,27 €
# 22	02112-05163-000 02112-0516B-000 0211205163000	SCREW. TRUNK BOX SCREW	2,06 €
# 23	08310-00053-000 08310-0005B-000 0831000053000	NUT	3,13 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de SNELHEIDSMETER (MODELE K1 E24/MODELE K2 P9) van uw Suzuki van DR. Laat het ons weten als u vragen heeft.
