ACHTERWIEL (MODELE K1) REFER TO FIG.46A(I- 5) FOR MODEL K2/K3/K4/K5 E6,E24

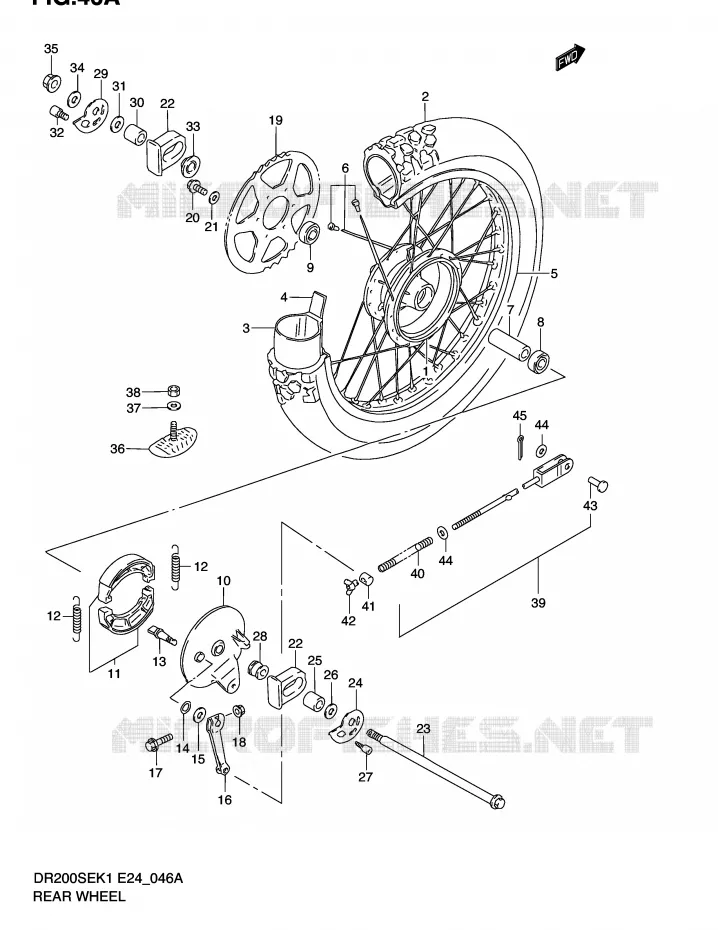

ACHTERWIEL (MODELE K2 / K3 / K4 / K5 E6,E24) VOOR SUZUKI DR 200 2003

ACHTERWIEL (MODELE K2 P9)

(1) 64110-44A10-000

HUB COMP,REAR WHEEL
HUB, REAR WHEEL (SILVER)

(2) 65110-44AF0-000

TIRE,REAR,90/100-18 54M
TIRE, REAR (90/100-18 54M) (DUNLOP)

(3) 65200-44AF0-000

TUBE ASSY, WHEEL INNER

(4) 65261-44AF0-000

PROTECTOR. INNER TUBE
PROTECTOR, WHEEL INNER TUBE

(5) 65311-44AC0-000

RIM, REAR WHEEL (18X1.85)

(6) 65320-44AA0-000

SPOKE SET,REAR WHEEL
SPOKE ASSY, REAR WHEEL

(7) 09180-15013-000

DOUILLE
SPACER (15.3X21.7X107.50)

(8) 08143-62027-000

ROULEMENT A BILLE
BEARING, RH

(9) 08123-63027-000

ROULEMENT A BILLE
BEARING, LH

(10) 64210-44A00-000

PANEL COMP,REAR BRAKE ANCHOR
PANEL, REAR BRAKE ANCHOR

(11) 54400-07870-000

1 PAIRE MACHOIRES DE FREIN ARR
SHOE SET, BRAKE

(12) 09443-07001-000

RESSORT, MACHOIRES DE FREIN
SPRING

(12) 09443-07001-000

RESSORT, MACHOIRES DE FREIN
SPRING

(13) 54441-29305-000

CLEF DE FREIN
CAM, BRAKE

(14) 09280-14011-000

JOINT TORIQUE D:2.5, ID: 13.8
O RING (D:2.5,ID:13.8)

(15) 09160-14055-000

WASHER (14.5X22X1.6)

(16) 64451-30501-000

LEVIER
LEVER, REAR BRAKE CAM

(17) 01550-0640A-000

BOLT

(18) 08319-31067-000

ECROU 6MM CHROMEE
NUT

(19) 64511-42A10-000

SPROCKET, REAR (NT:47)

(20) 09103-08048-000

BOLT
BOLT (8X30)

(21) 09164-08020-000

RONDELLE 8MM, CONIQUE
WASHER

(22) 61470-42A00-000

CAP
CAP, REAR SWINGING ARM

(22) 61470-42A00-000

CAP
CAP, REAR SWINGING ARM

(23) 64711-44A11-000

AXLE, REAR

(24) 61411-42A00-000

TENDEUR DE CHAINE DROITE
ADJUSTER, CHAIN RH

(25) 61413-42A00-000

SPACER
SPACER, CHAIN ADJUSTER

(26) 09160-15039-000

WASHER RV125
WASHER

(27) 61431-42A10-000

BOLT
BOLT, CHAIN ADJUSTER

(28) 64741-42A00-000

RH AXLE SPACER
SPACER, AXLE RH

(29) 61421-42A00-000

TENDEUR DE CHAINE GAUCHE
ADJUSTER, CHAIN LH

(30) 61413-42A00-000

SPACER
SPACER, CHAIN ADJUSTER

(31) 09160-15039-000

WASHER RV125
WASHER

(32) 61431-42A10-000

BOLT
BOLT, CHAIN ADJUSTER

(33) 64750-42A00-000

LH AXLE SPACER
SPACER, AXLE LH

(34) 09160-14062-000

WASHER (14.5X30X3.2)

(35) 08319-3114A-000

NUT

(36) 65270-43D00-000

STOPPER PNEU ARR.RM80X/125P-V
STOPPER, BEAD

(37) 08322-0108A-000

WASHER

(38) 08310-0008B-000

NUT

(39) 43300-42AA0-000

ROD ASSY, REAR BRAKE

(40) 09440-09004-000

RESSORT
SPRING

(41) 09209-13018-000

BOULON
PIN

(42) 09144-06005-000

NUT

(43) 09200-06013-000

BOULON
PIN

(44) 08322-0106A-000

WASHER

(44) 08322-0106A-000

WASHER

(44) 08322-0106A-000

WASHER
WASHER

(44) 08322-0106A-000

WASHER
WASHER

(45) 04111-2020A-000

COTTER PIN. ROD END
COTTER PIN

	Onderdeelnummer	Produkt	Aantal
# 1	64110-44A10-000 6411044A10000 6411044A10000	HUB COMP, REAR WHEEL HUB, REAR WHEEL (SILVER)	308,60 €
# 2	65110-44AF0-000 6511044AF0000 6511044AF0000	TIRE, REAR, 90/100-18 54M TIRE, REAR (90/100-18 54M) (DUNLOP)	Niet beschikbaar	0,00 €
# 3	65200-44AF0-000 6520044AF0000 6520044AF0000	TUBE ASSY, WHEEL INNER	Niet beschikbaar	0,00 €
# 4	65261-44AF0-000 6526144AF0000 6526144AF0000	PROTECTOR. INNER TUBE PROTECTOR, WHEEL INNER TUBE	6,90 €
# 5	65311-44AC0-000 6531144AC0000 6531144AC0000	RIM, REAR WHEEL (18X1.85)	Niet beschikbaar	0,00 €
# 6	65320-44AA0-000 6532044AA0000 6532044AA0000	SPOKE SET, REAR WHEEL SPOKE ASSY, REAR WHEEL	67,26 €
# 7	09180-15013-000 0918015013000 0918015013000	DOUILLE SPACER (15.3X21.7X107.50)	9,07 €
# 8	08143-62027-000 0814362027000 0814362027000	ROULEMENT A BILLE BEARING, RH	15,77 €
# 9	08123-63027-000 0812363027000 0812363027000	ROULEMENT A BILLE BEARING, LH	25,93 €
# 10	64210-44A00-000 6421044A00000 6421044A00000	PANEL COMP, REAR BRAKE ANCHOR PANEL, REAR BRAKE ANCHOR	112,05 €
# 11	54400-07870-000 5440007870000 5440007870000	1 PAIRE MACHOIRES DE FREIN ARR SHOE SET, BRAKE	56,84 €
# 12	09443-07001-000 0944307001000 0944307001000	RESSORT, MACHOIRES DE FREIN SPRING	1,95 €
# 13	54441-29305-000 5444129305000 5444129305000	CLEF DE FREIN CAM, BRAKE	17,00 €
# 14	09280-14011-000 0928014011000 0928014011000	JOINT TORIQUE D:2.5, ID: 13.8 O RING (D:2.5, ID:13.8)	5,86 €
# 15	09160-14055-000 0916014055000 0916014055000	WASHER (14.5X22X1.6)	2,68 €
# 16	64451-30501-000 6445130501000 6445130501000	LEVIER LEVER, REAR BRAKE CAM	17,44 €
# 17	01550-06403-000 01550-0640A-000 0155006403000	BOLT	3,19 €
# 18	08316-10063-000 08319-31067-000 0831610063000	ECROU 6MM CHROMEE NUT	2,53 €
# 19	64511-42A10-000 6451142A10000 6451142A10000	SPROCKET, REAR (NT:47)	47,54 €
# 20	09103-08048-000 0910308048000 0910308048000	BOLT BOLT (8X30)	4,06 €
# 21	09164-08020-000 0916408020000 0916408020000	RONDELLE 8MM, CONIQUE WASHER	2,46 €
# 22	61470-42A00-000 6147042A00000 6147042A00000	CAP CAP, REAR SWINGING ARM	Niet beschikbaar	0,00 €
# 23	64711-44A11-000 6471144A11000 6471144A11000	AXLE, REAR	28,63 €
# 24	61411-42A00-000 6141142A00000 6141142A00000	TENDEUR DE CHAINE DROITE ADJUSTER, CHAIN RH	7,41 €
# 25	61413-42A00-000 6141342A00000 6141342A00000	SPACER SPACER, CHAIN ADJUSTER	5,76 €
# 26	09160-15039-000 0916015039000 0916015039000	WASHER RV125 WASHER	1,77 €
# 27	61431-42A10-000 6143142A10000 6143142A10000	BOLT BOLT, CHAIN ADJUSTER	Niet beschikbaar	0,00 €
# 28	64741-42A00-000 6474142A00000 6474142A00000	RH AXLE SPACER SPACER, AXLE RH	10,08 €
# 29	61421-42A00-000 6142142A00000 6142142A00000	TENDEUR DE CHAINE GAUCHE ADJUSTER, CHAIN LH	7,87 €
# 30	61413-42A00-000 6141342A00000 6141342A00000	SPACER SPACER, CHAIN ADJUSTER	5,76 €
# 31	09160-15039-000 0916015039000 0916015039000	WASHER RV125 WASHER	1,77 €
# 32	61431-42A10-000 6143142A10000 6143142A10000	BOLT BOLT, CHAIN ADJUSTER	Niet beschikbaar	0,00 €
# 33	64750-42A00-000 6475042A00000 6475042A00000	LH AXLE SPACER SPACER, AXLE LH	9,15 €
# 34	09160-14033-000 09160-14062-000 0916014033000	WASHER (14.5X30X3.2)	3,26 €
# 35	08319-31148-000 08319-3114A-000 0831931148000	NUT	8,65 €
# 36	65270-43D00-000 6527043D00000 6527043D00000	STOPPER PNEU ARR.RM80X/125P-V STOPPER, BEAD	40,09 €
# 37	08322-01083-000 08322-0108A-000 0832201083000	WASHER	2,42 €
# 38	08310-00083-000 08310-0008B-000 0831000083000	NUT	3,08 €
# 39	43300-42AA0-000 4330042AA0000 4330042AA0000	ROD ASSY, REAR BRAKE	Niet beschikbaar	0,00 €
# 40	09440-09004-000 0944009004000 0944009004000	RESSORT SPRING	2,22 €
# 41	09209-13018-000 0920913018000 0920913018000	BOULON PIN	4,50 €
# 42	09144-06005-000 0914406005000 0914406005000	NUT	3,19 €
# 43	09200-06013-000 0920006013000 0920006013000	BOULON PIN	2,66 €
# 44	08322-01063-000 08322-0106A-000 0832201063000	WASHER	2,06 €
# 45	04111-20208-000 04111-2020A-000 0411120208000	COTTER PIN. ROD END COTTER PIN	1,60 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ACHTERWIEL (MODELE K2/K3/K4/K5 E6,E24) van uw Suzuki van DR. Laat het ons weten als u vragen heeft.
