NOKKENAS - VALVES (MODELE L / M / N / P) REFER TO FIG.7A(B-12) FOR MODEL R/S/T

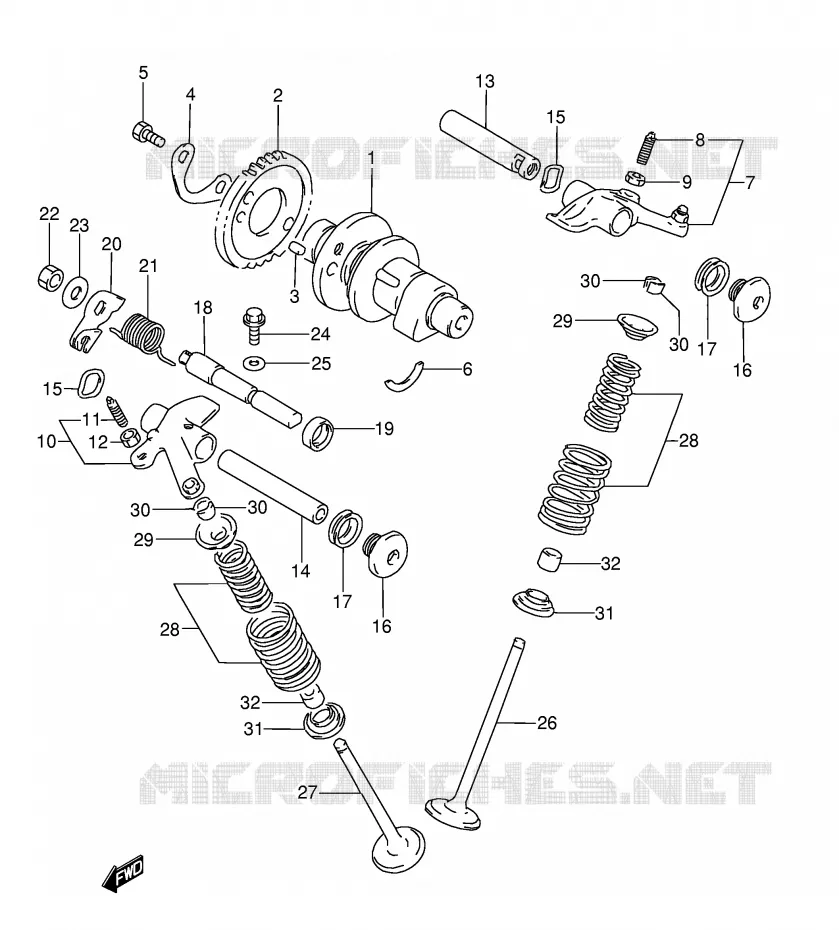

NOKKENAS - VALVES (MODELE R / S / T) VOOR SUZUKI DR 350 1994

TIMING

(1) 12710-14D80-000

SHAFT,CAM
CAM SHAFT

(2) 12741-14D50-000

PIGNON ARBRE A CAME 34D.DR350S
SPROCKET (NT:34)

(3) 09261-05005-000

BOULON 5X8
PIN

(4) 12747-44B00-000

RONDELLE
WASHER

(5) 09111-06032-000

VIS 6X10.5
BOLT

(6) 09390-22002-000

RONDELLE DEMI
C RING

(7) 12840-15G00-000

BASCULEUR
ARM, VALVE ROCKER INTAKE

(8) 12842-17C50-000

VIS FIXATION, LEVIER OSCILLANT
SCREW

(9) 12843-27A00-000

TAPPET ADJ NUT
NUT

(10) 12850-14D50-000

CULBUTEUR CPL., ECHAPP. DR350S
ARM, VALVE ROCKER EXHAUST

(11) 12842-17C50-000

VIS FIXATION, LEVIER OSCILLANT
SCREW

(12) 12843-27A00-000

TAPPET ADJ NUT
NUT

(13) 12861-14D50-000

ARBRE CULBUTEUR ADMISS.DR-MOD.
SHAFT, ROCKER ARM IN

(14) 12871-14D50-000

ARBRE CULBUTEUR ECHAPP.DR-MOD.
SHAFT, ROCKER ARM EX

(15) 09164-12018-000

RONDELLE ELASTIQUE
WASHER

(15) 09164-12018-000

RONDELLE ELASTIQUE
WASHER

(16) 09248-14011-000

BOUCHON
PLUG, SHAFT

(16) 09248-14011-000

BOUCHON
PLUG, SHAFT

(17) 09168-14002-000

BAGUE DE JOINT 13.8X18.8X4.8MM
GASKET

(17) 09168-14002-000

BAGUE DE JOINT 13.8X18.8X4.8MM
GASKET

(18) 12941-14D02-000

SHAFT
SHAFT, DECOMPRESSION

(19) 09282-10014-000

SIMMER 10X17X6
OIL SEAL

(20) 12942-14D0V-000

LEVER,DECOMP SHAFT
LEVER, SHAFT

(21) 09448-18028-000

SPRING

(22) 08316-1008B-000

NUT

(22) 08310-0008B-000

NUT

(23) 08322-0108A-000

WASHER

(24) KIT47370-40H00

KIT47370-40H00
BOLT

(25) 09168-06026-000

BAGUE DE JOINT 6.4X11.5X0.8
GASKET

(26) 12911-14D10-000

VALVE, INTAKE

(27) 12912-14D01-000

SOUPAPE D'ECHAPPEMENT DR350S
VALVE, EXHAUST

(28) 12920-06B00-000

JEU RESSORT DE SOUPAPE
SPRING SET, VALVE

(28) 12920-06B00-000

JEU RESSORT DE SOUPAPE
SPRING SET, VALVE

(29) 12931-27A01-000

SUPPORT RESSORT DE SOUPAPE
RETAINER, SPRING

(29) 12931-27A01-000

SUPPORT RESSORT DE SOUPAPE
RETAINER, SPRING

(30) 12932-27A00-000

CLAVETTE DE SOUPAPE
COTTER, VALVE

(30) 12932-27A00-000

CLAVETTE DE SOUPAPE
COTTER, VALVE

(30) 12932-27A00-000

CLAVETTE DE SOUPAPE
COTTER, VALVE

(30) 12932-27A00-000

CLAVETTE DE SOUPAPE
COTTER, VALVE

(31) 12933-81400-000

VALVE SPRING SEAT
SEAT, SPRING

(31) 12933-81400-000

VALVE SPRING SEAT
SEAT, SPRING

(32) 09289-05011-000

SIMMER DE SOUPAPE (5X10X8.7)
OIL SEAL

(32) 09289-05011-000

SIMMER DE SOUPAPE (5X10X8.7)
OIL SEAL

	Onderdeelnummer	Produkt	Aantal
# 1	12710-14D50-000 1271014D50000	SHAFT, CAM CAM SHAFT	Niet beschikbaar	0,00 €
# 2	12741-14D50-000 1274114D50000 1274114D50000	PIGNON ARBRE A CAME 34D.DR350S SPROCKET (NT:34)	32,13 €
# 3	09261-05005-000 0926105005000 0926105005000	BOULON 5X8 PIN	1,75 €
# 4	12747-44B00-000 1274744B00000 1274744B00000	RONDELLE WASHER	4,43 €
# 5	09111-06032-000 0911106032000 0911106032000	VIS 6X10.5 BOLT	2,31 €
# 6	09390-22002-000 0939022002000 0939022002000	RONDELLE DEMI C RING	2,20 €
# 7	12840-14D50-000 12840-15G00-000 1284014D50000	BASCULEUR ARM, VALVE ROCKER INTAKE	76,36 €
# 8	12842-17C50-000 1284217C50000 1284217C50000	VIS FIXATION, LEVIER OSCILLANT SCREW	15,25 €
# 9	12843-27A00-000 1284327A00000 1284327A00000	TAPPET ADJ NUT NUT	5,67 €
# 10	12850-14D50-000 1285014D50000 1285014D50000	CULBUTEUR CPL., ECHAPP. DR350S ARM, VALVE ROCKER EXHAUST	83,07 €
# 11	12842-17C50-000 1284217C50000 1284217C50000	VIS FIXATION, LEVIER OSCILLANT SCREW	15,25 €
# 12	12843-27A00-000 1284327A00000 1284327A00000	TAPPET ADJ NUT NUT	5,67 €
# 13	12861-14D50-000 1286114D50000 1286114D50000	ARBRE CULBUTEUR ADMISS.DR-MOD. SHAFT, ROCKER ARM IN	20,55 €
# 14	12871-14D50-000 1287114D50000 1287114D50000	ARBRE CULBUTEUR ECHAPP.DR-MOD. SHAFT, ROCKER ARM EX	18,73 €
# 15	09164-12018-000 0916412018000 0916412018000	RONDELLE ELASTIQUE WASHER	1,42 €
# 16	09248-14005-000 09248-14011-000 0924814005000	BOUCHON PLUG, SHAFT	4,82 €
# 17	09168-14002-000 0916814002000 0916814002000	BAGUE DE JOINT 13.8X18.8X4.8MM GASKET	2,64 €
# 18	12941-14D02-000 1294114D02000 1294114D02000	SHAFT SHAFT, DECOMPRESSION	Niet beschikbaar	0,00 €
# 19	09282-10014-000 0928210014000 0928210014000	SIMMER 10X17X6 OIL SEAL	5,75 €
# 20	12942-14D00-000 12942-14D0V-000 1294214D00000	LEVER, DECOMP SHAFT LEVER, SHAFT	5,38 €
# 21	09448-18028-000 0944818028000 0944818028000	SPRING	Niet beschikbaar	0,00 €
# 22	08310-00083-000 08310-0008B-000 0831000083000	NUT	3,08 €
# 22	08316-10083-000 08316-1008B-000 0831610083000	NUT	3,50 €
# 23	08322-01083-000 08322-0108A-000 0832201083000	WASHER	2,42 €
# 24	01550-06163-000 0155006163000	KIT47370-40H00 BOLT	Niet beschikbaar	0,00 €
# 25	09168-06026-000 0916806026000 0916806026000	BAGUE DE JOINT 6.4X11.5X0.8 GASKET	4,04 €
# 26	12911-14D01-000 12911-14D10-000 1291114D01000	VALVE, INTAKE	30,61 €
# 27	12912-14D01-000 1291214D01000 1291214D01000	SOUPAPE D'ECHAPPEMENT DR350S VALVE, EXHAUST	48,05 €
# 28	12920-06B00-000 1292006B00000 1292006B00000	JEU RESSORT DE SOUPAPE SPRING SET, VALVE	14,26 €
# 29	12931-27A01-000 1293127A01000 1293127A01000	SUPPORT RESSORT DE SOUPAPE RETAINER, SPRING	6,60 €
# 30	12932-27A00-000 1293227A00000 1293227A00000	CLAVETTE DE SOUPAPE COTTER, VALVE	3,84 €
# 31	12933-81400-000 1293381400000 1293381400000	VALVE SPRING SEAT SEAT, SPRING	9,01 €
# 32	09289-05011-000 0928905011000 0928905011000	SIMMER DE SOUPAPE (5X10X8.7) OIL SEAL	5,59 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de NOKKENAS - VALVES (MODELE R/S/T) van uw Suzuki van DR. Laat het ons weten als u vragen heeft.
