FRONT HOOFDREMCILINDER

SWINGARM (MODELE L / M / N / P) VOOR SUZUKI DR 350 1994

SWINGARM (MODELE R / S / T)

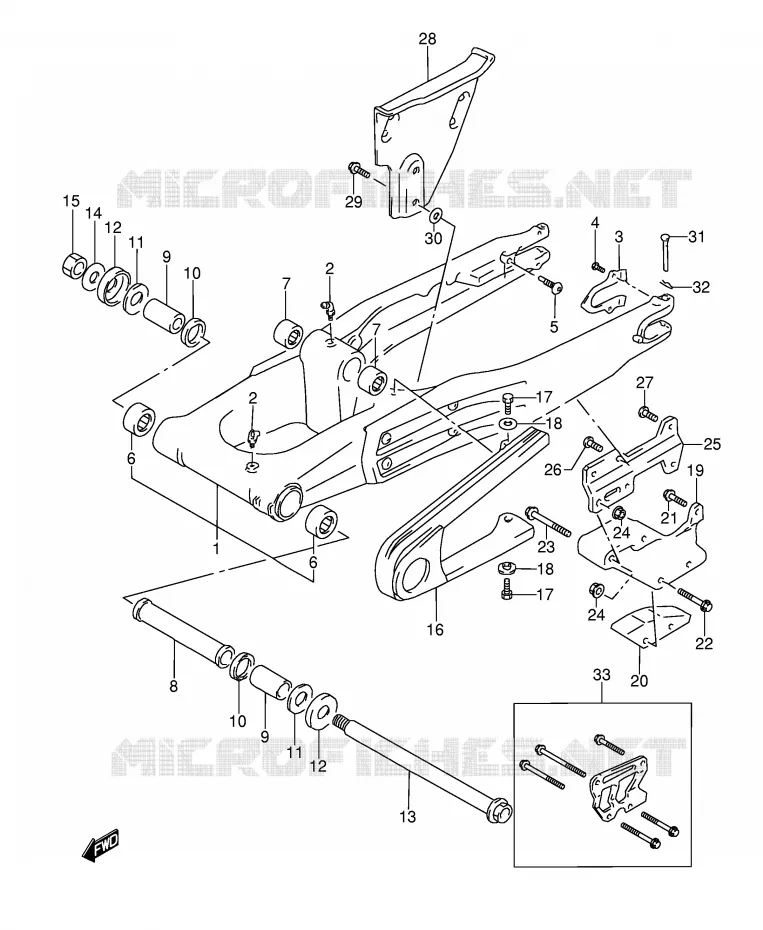

SWINGARM (MODELE L/M/N/P) voor Suzuki DR 350 1994

(1)  61000-14D50-000
SWINGING ARM ASSY, REAR

(2)  08351-3100A-000
NIPPLE, GREASE

(2)  08351-3100A-000
NIPPLE, GREASE

(2)  08351-3100A-000
NIPPLE, GREASE
NIPPLE. GREASE

(2)  08351-3100A-000
NIPPLE, GREASE
NIPPLE. GREASE

(3)  61128-14D00-000
PLAQUE SUPPORT D'AXE ROUE ARR.
PLATE, REAR

(4)  09125-05072-XC0
SCREW,5X8
SCREW

(5)  09139-10001-000
VIS SPEC. 10X21MM
SCREW

(6)  09263-22017-000
ROULEMENT A AIGUILLE 22X29X30
BEARING, PIVOT

(6)  09263-22017-000
ROULEMENT A AIGUILLE 22X29X30
BEARING, PIVOT

(7)  09263-20071-000
ROULEMENT AIGUILLE 20X27X23.5
BEARING

(7)  09263-20071-000
ROULEMENT AIGUILLE 20X27X23.5
BEARING

(8)  09180-17097-000
ENTRETOISE 17.3X24X126
SPACER, PIVOT CENTER

(9)  61251-14D00-000
DOUILLE D'AXE BRAS OSCILLANT
SPACER, BEARING

(9)  61251-14D00-000
DOUILLE D'AXE BRAS OSCILLANT
SPACER, BEARING

(10)  09285-22006-000
.OIL SEAL
SEAL, PIVOT OIL

(10)  09285-22006-000
.OIL SEAL
SEAL, PIVOT OIL

(10)  09285-22006-000
.OIL SEAL
SEAL, PIVOT OIL
.OIL SEAL

(10)  09285-22006-000
.OIL SEAL
SEAL, PIVOT OIL
.OIL SEAL

(11)  08211-17341-000
RONDELLE DE SURETE 17X34X1.5
WASHER

(11)  08211-17341-000
RONDELLE DE SURETE 17X34X1.5
WASHER

(12)  61262-28C11-000
COVER,SWINGINGARM PIVOT
COVER, PIVOT DUST

(12)  61262-28C11-000
COVER,SWINGINGARM PIVOT
COVER, PIVOT DUST

(12)  61262-28C11-000
COVER,SWINGINGARM PIVOT
COVER, PIVOT DUST
COVER,SWINGINGARM PIVOT

(12)  61262-28C11-000
COVER,SWINGINGARM PIVOT
COVER, PIVOT DUST
COVER,SWINGINGARM PIVOT

(13)  61211-14D00-000
AXE BRAS OSCILLANT DR350S
SHAFT, PIVOT

(14)  08322-01167-000
RONDELLE 16MM
WASHER

(15)  09159-16007-000
ECROU
NUT

(16)  61273-14D01-000
BUFFER,CHAIN TOUCH DEFENCE
BUFFER, CHAIN TOUCH DEFENSE

(17)  01500-06167-000
VIS 6X16MM
BOLT REFER TO FIG.10A(D-3) FOR MODE REFER TO FIG.10B(D-4) FOR MODE

(17)  01500-06167-000
VIS 6X16MM
BOLT REFER TO FIG.10A(D-3) FOR MODE REFER TO FIG.10B(D-4) FOR MODE

(17)  01500-06167-000
VIS 6X16MM
BOLT REFER TO FIG.10A(D-3) FOR MODE REFER TO FIG.10B(D-4) FOR MODE
VIS 6X16MM

(17)  01500-06167-000
VIS 6X16MM
BOLT REFER TO FIG.10A(D-3) FOR MODE REFER TO FIG.10B(D-4) FOR MODE
VIS 6X16MM

(18)  09169-06057-000
RONDELLE
WASHER

(18)  09169-06057-000
RONDELLE
WASHER

(19)  61341-27C00-000
GUIDE DE CHAINE RM125K,L/DR350
GUIDE, CHAIN

(20)  61348-27C20-000
BUTOIR DE CHAINE ARRIERE
DEFFENCE, CHAIN GUIDE

(21)  01550-0625A-000
BOLT
BOLT (FLANGE)

(22)  01550-06457-000
BOLT
.BOLT (6X45)

(23)  01550-0660A-000
BOLT (6X60)
BOLT, FRONT

(24)  08319-31067-000
ECROU 6MM CHROMEE
NUT

(24)  08319-31067-000
ECROU 6MM CHROMEE
NUT

(25)  61154-14D00-000
PLAQUE SUPPORT GUIDE DE CHAINE
BRACKET, CHAIN GUIDE

(26)  09139-06237-000
BOLT
SCREW, BRACKET FRONT
(26)  01550-06167-000
BOLT

(27)  01550-06207-000
VIS 6X20MM, 6-PANS
BOLT, BRACKET REAR
(27)  09139-06062-000
VIS 6MM
SCREW, BRACKET REAR

(28)  61310-14D10-000
GARDE-CHAINE DR350M (OPTIONAL)
GUARD, CHAIN

(29)  KIT47370-40H00
KIT47370-40H00
BOLT

(30)  09160-06131-000
WASHER,6.5X16X4
WASHER (6.3X16X4)

(31)  09200-06065-000
BOULON 6MM
PIN, REAR AXLE

(32)  09385-06012-000
GOUPILLE
PIN

(33)  61300-14D00-000
JEU PLAQUETTE GUIDE DE CH.(OPT
PLATE SET, CHAIN GUIDE REFER TO FIG.41A(G-3) FOR MODE
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

61000-14D01-000

6100014D01000
SWINGING ARM ASSY, REAR
Niet beschikbaar
# 2

08351-31008-000

08351-3100A-000
 0835131008000
NIPPLE, GREASE
# 3

61128-14D00-000
6112814D00000

6112814D00000
PLAQUE SUPPORT D'AXE ROUE ARR.
PLATE, REAR
Niet beschikbaar
# 4

09125-05072-000

09125-05072-XC0
 0912505072000
SCREW, 5X8
SCREW
# 5

09139-10001-000
0913910001000

0913910001000
VIS SPEC. 10X21MM
SCREW
Niet beschikbaar
# 6

09263-22017-000
0926322017000

0926322017000
ROULEMENT A AIGUILLE 22X29X30
BEARING, PIVOT
# 7

09263-20071-000
0926320071000

0926320071000
ROULEMENT AIGUILLE 20X27X23.5
BEARING
# 8

09180-17097-000
0918017097000

0918017097000
ENTRETOISE 17.3X24X126
SPACER, PIVOT CENTER
Niet beschikbaar
# 9

61251-14D00-000
6125114D00000

6125114D00000
DOUILLE D'AXE BRAS OSCILLANT
SPACER, BEARING
# 10

09285-22001-000

09285-22006-000
 0928522001000
.OIL SEAL
SEAL, PIVOT OIL
# 11

08211-17341-000
0821117341000

0821117341000
RONDELLE DE SURETE 17X34X1.5
WASHER
# 12

61262-28C10-000

61262-28C11-000
 6126228C10000
COVER, SWINGINGARM PIVOT
COVER, PIVOT DUST
# 13

61211-14D00-000
6121114D00000

6121114D00000
AXE BRAS OSCILLANT DR350S
SHAFT, PIVOT
# 14

08322-11168-000

08322-01167-000
 0832211168000
RONDELLE 16MM
WASHER
# 15

09159-16007-000
0915916007000

0915916007000
ECROU
NUT
# 16

61273-14D00-000

61273-14D01-000
 6127314D00000
BUFFER, CHAIN TOUCH DEFENCE
BUFFER, CHAIN TOUCH DEFENSE
# 17

01107-06167-000

01500-06167-000
 0110706167000
VIS 6X16MM
BOLT REFER TO FIG.10A(D-3) FOR MODE REFER TO FIG.10B(D-4) FOR MODE
# 18

09169-06057-000
0916906057000

0916906057000
RONDELLE
WASHER
# 19

61341-27C00-000
6134127C00000

6134127C00000
GUIDE DE CHAINE RM125K, L/DR350
GUIDE, CHAIN
Niet beschikbaar
# 20

61348-01B30-000

61348-27C20-000
 6134801B30000
BUTOIR DE CHAINE ARRIERE
DEFFENCE, CHAIN GUIDE
# 21

01517-06257-000

01550-0625A-000
 0151706257000
BOLT
BOLT (FLANGE)
# 22

01517-06458-000

01550-06457-000
 0151706458000
BOLT
.BOLT (6X45)
# 23

01517-06557-000

01550-0660A-000
 0151706557000
BOLT (6X60)
BOLT, FRONT
# 24

08319-31067-000
0831931067000

0831931067000
ECROU 6MM CHROMEE
NUT
# 25

61154-14D00-000
6115414D00000

6115414D00000
PLAQUE SUPPORT GUIDE DE CHAINE
BRACKET, CHAIN GUIDE
# 26

01517-06167-000

01550-06167-000
 0151706167000
BOLT
# 26

09139-06024-000

09139-06237-000
 0913906024000
BOLT
SCREW, BRACKET FRONT
# 27

01517-06128-000

01550-06207-000
 0151706128000
VIS 6X20MM, 6-PANS
BOLT, BRACKET REAR
# 27

09139-06062-000
0913906062000

0913906062000
VIS 6MM
SCREW, BRACKET REAR
# 28

61310-14D10-000
6131014D10000

6131014D10000
GARDE-CHAINE DR350M (OPTIONAL)
GUARD, CHAIN
# 29

01517-06163-000

0151706163000
KIT47370-40H00
BOLT
Niet beschikbaar
# 30

09160-06115-000

09160-06131-000
 0916006115000
WASHER, 6.5X16X4
WASHER (6.3X16X4)
# 31

09200-06065-000
0920006065000

0920006065000
BOULON 6MM
PIN, REAR AXLE
Niet beschikbaar
# 32

09385-06012-000
0938506012000

0938506012000
GOUPILLE
PIN
Niet beschikbaar
# 33

61300-14D00-000
6130014D00000

6130014D00000
JEU PLAQUETTE GUIDE DE CH.(OPT
PLATE SET, CHAIN GUIDE REFER TO FIG.41A(G-3) FOR MODE
Niet beschikbaar
Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de SWINGARM (MODELE L/M/N/P) van uw Suzuki van DR. Laat het ons weten als u vragen heeft.
