FRAME (MODELE L / M / N / P) REFER TO FIG.27A(F-4) FOR MODEL R/S/T

FRAME (MODELE R / S / T) VOOR SUZUKI DR 350 1995

ACHTER GRIP

FRAME (MODELE R/S/T) voor Suzuki DR 350 1995

(1)  41100-15D22-0NF
FRAME (BLUE)
(1)  41100-15D22-Z16
FRAME (PURPLE)

(2)  41911-14D01-000
PLAQUE SUPPORT MOTEUR AVANT
PLATE, FRONT

(2)  41911-14D01-000
PLAQUE SUPPORT MOTEUR AVANT
PLATE, FRONT

(3)  09103-08294-000
VIS 8MM
BOLT

(4)  09159-08034-000
ECROU 8MM
NUT

(5)  41991-14D01-000
PLAQUE SUPPORT MOTEUR DR350S
PLATE, UPPER

(5)  41991-14D01-000
PLAQUE SUPPORT MOTEUR DR350S
PLATE, UPPER

(6)  09103-08569-000
BOLT,8X70
BOLT

(7)  09159-08034-000
ECROU 8MM
NUT

(8)  41971-14D01-000
PLAQUE SUPPORT MOTEUR DR350S
PLATE, LOWER

(8)  41971-14D01-000
PLAQUE SUPPORT MOTEUR DR350S
PLATE, LOWER

(9)  09103-08570-000
BOLT VZR1800/K6
BOLT

(9)  09103-08570-000
BOLT VZR1800/K6
BOLT

(9)  09103-08570-000
BOLT VZR1800/K6
BOLT
BOLT VZR1800/K6

(9)  09103-08570-000
BOLT VZR1800/K6
BOLT
BOLT VZR1800/K6

(10)  43910-27C11-000
ROULEAUX TENDEUR DE CHAINE AV.
ROLLER, CHAIN UPPER

(11)  43911-01B10-000
ROULEAU GUIDE DE CHAINE SUP.
ROLLER, CHAIN LOWER

(12)  09103-08178-000
VIS 8X38MM
BOLT, UPPER

(13)  09103-08043-000
VIS 8X45
BOLT, LOWER

(14)  08211-08221-000
RONDELLE DE SURETE
WASHER, UPPER

(14)  08211-08221-000
RONDELLE DE SURETE
WASHER, UPPER

(15)  08211-08121-000
RONDELLE DE SURETE
WASHER, LOWER

(15)  08211-08121-000
RONDELLE DE SURETE
WASHER, LOWER

(16)  09180-08206-000
SPACER
SPACER, CHAIN ROLLER

(17)  08313-2008B-000
NUT
NUT, LOWER

(18)  42510-14D10-13L
PLAQUE PROTECTION MOTEUR DR350
PROTECTOR, ENGINE (SILVER)

(19)  09321-10026-000
AMORTISSEUR CAOUTCHOUC
CUSHION

(20)  01550-0812B-000
BOLT

(20)  01550-0812B-000
BOLT

(20)  01550-0812B-000
BOLT
BOLT

(20)  01550-0812B-000
BOLT
BOLT

(21)  47431-14D00-000
BOXE SUPPORT D'OUTILS DR350S
HOLDER, TOOL

(22)  47432-14D01-000
CAP,TOOL HOLDER
CAP

(23)  09116-06165-000
BOLT
BOLT, CENTER

(24)  41540-15D00-000
HOLDER, BATTERY

(25)  01500-06207-000
VIS 6X20MM
BOLT (6X20)

(25)  01500-06207-000
VIS 6X20MM
BOLT (6X20)

(25)  01500-06207-000
VIS 6X20MM
BOLT (6X20)
VIS 6X20MM

(25)  01500-06207-000
VIS 6X20MM
BOLT (6X20)
VIS 6X20MM

(26)  09180-06285-000
SPACER,6.5X10X9
SPACER (6.1X10X9)

(26)  09180-06285-000
SPACER,6.5X10X9
SPACER (6.1X10X9)

(26)  09180-06285-000
SPACER,6.5X10X9
SPACER (6.1X10X9)
SPACER,6.5X10X9

(26)  09180-06285-000
SPACER,6.5X10X9
SPACER (6.1X10X9)
SPACER,6.5X10X9

(27)  09320-10501-000
CUSHION
CUSHION, UPPER

(27)  09320-10501-000
CUSHION
CUSHION, UPPER

(27)  09320-10501-000
CUSHION
CUSHION, UPPER
CUSHION

(27)  09320-10501-000
CUSHION
CUSHION, UPPER
CUSHION

(28)  41542-15D00-000
COVER.BATTERY HOLDER
BAND, BATTERY HOLDER

(29)  09128-06058-000
SCREW 6X10
BOLT (6X10)
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

41100-15D22-0NF
4110015D220NF

4110015D220NF
FRAME (BLUE)
Niet beschikbaar
# 1

41100-15D22-Z16
4110015D22Z16

4110015D22Z16
FRAME (PURPLE)
Niet beschikbaar
# 2

41911-14D01-000
4191114D01000

4191114D01000
PLAQUE SUPPORT MOTEUR AVANT
PLATE, FRONT
Niet beschikbaar
# 3

09103-08294-000
0910308294000

0910308294000
VIS 8MM
BOLT
Niet beschikbaar
# 4

09159-08034-000
0915908034000

0915908034000
ECROU 8MM
NUT
# 5

41991-14D01-000
4199114D01000

4199114D01000
PLAQUE SUPPORT MOTEUR DR350S
PLATE, UPPER
Niet beschikbaar
# 6

09103-08293-000

09103-08569-000
 0910308293000
BOLT, 8X70
BOLT
# 7

09159-08034-000
0915908034000

0915908034000
ECROU 8MM
NUT
# 8

41971-14D01-000
4197114D01000

4197114D01000
PLAQUE SUPPORT MOTEUR DR350S
PLATE, LOWER
Niet beschikbaar
# 9

09103-08283-000

09103-08570-000
 0910308283000
BOLT VZR1800/K6
BOLT
# 10

43910-27C11-000
4391027C11000

4391027C11000
ROULEAUX TENDEUR DE CHAINE AV.
ROLLER, CHAIN UPPER
# 11

43911-01B10-000
4391101B10000

4391101B10000
ROULEAU GUIDE DE CHAINE SUP.
ROLLER, CHAIN LOWER

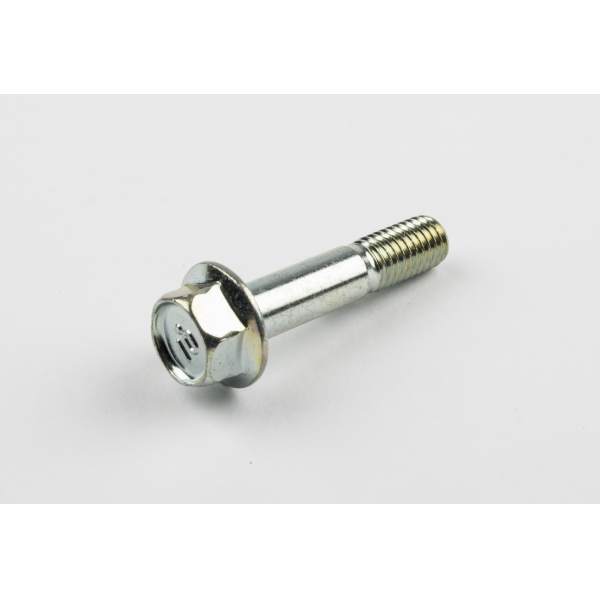

# 12

09103-08178-000
0910308178000

0910308178000
VIS 8X38MM
BOLT, UPPER
# 13

09103-08068-000

09103-08043-000
 0910308068000
VIS 8X45
BOLT, LOWER
# 14

08211-08221-000
0821108221000

0821108221000
RONDELLE DE SURETE
WASHER, UPPER
# 15

08211-08121-000
0821108121000

0821108121000
RONDELLE DE SURETE
WASHER, LOWER
# 16

09180-08136-000

09180-08206-000
 0918008136000
SPACER
SPACER, CHAIN ROLLER
# 17

08313-20083-000

08313-2008B-000
 0831320083000
NUT
NUT, LOWER
# 18

42510-14D10-13L
4251014D1013L

4251014D1013L
PLAQUE PROTECTION MOTEUR DR350
PROTECTOR, ENGINE (SILVER)
# 19

09321-10026-000
0932110026000

0932110026000
AMORTISSEUR CAOUTCHOUC
CUSHION
Niet beschikbaar
# 20

01550-08123-000

01550-0812B-000
 0155008123000
BOLT
# 21

47431-14D00-000
4743114D00000

4743114D00000
BOXE SUPPORT D'OUTILS DR350S
HOLDER, TOOL
# 22

47432-14D00-000

47432-14D01-000
 4743214D00000
CAP, TOOL HOLDER
CAP
# 23

09116-06144-000

09116-06165-000
 0911606144000
BOLT
BOLT, CENTER
# 24

41540-15D00-000
4154015D00000

4154015D00000
HOLDER, BATTERY
# 25

09116-06010-000

01500-06207-000
 0911606010000
VIS 6X20MM
BOLT (6X20)
# 26

09180-06210-000

09180-06285-000
 0918006210000
SPACER, 6.5X10X9
SPACER (6.1X10X9)
# 27

09320-10043-000

09320-10501-000
 0932010043000
CUSHION
CUSHION, UPPER
# 28

41542-15D00-000
4154215D00000

4154215D00000
COVER.BATTERY HOLDER
BAND, BATTERY HOLDER
Niet beschikbaar
# 29

09128-06058-000
0912806058000

0912806058000
SCREW 6X10
BOLT (6X10)
Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de FRAME (MODELE R/S/T) van uw Suzuki van DR. Laat het ons weten als u vragen heeft.

Originele onderdelen voor Suzuki 350 DR 1995
