CARBURATOR (MODELE L / M) REFER TO FIG.9A(C-4) FOR MODEL N/P

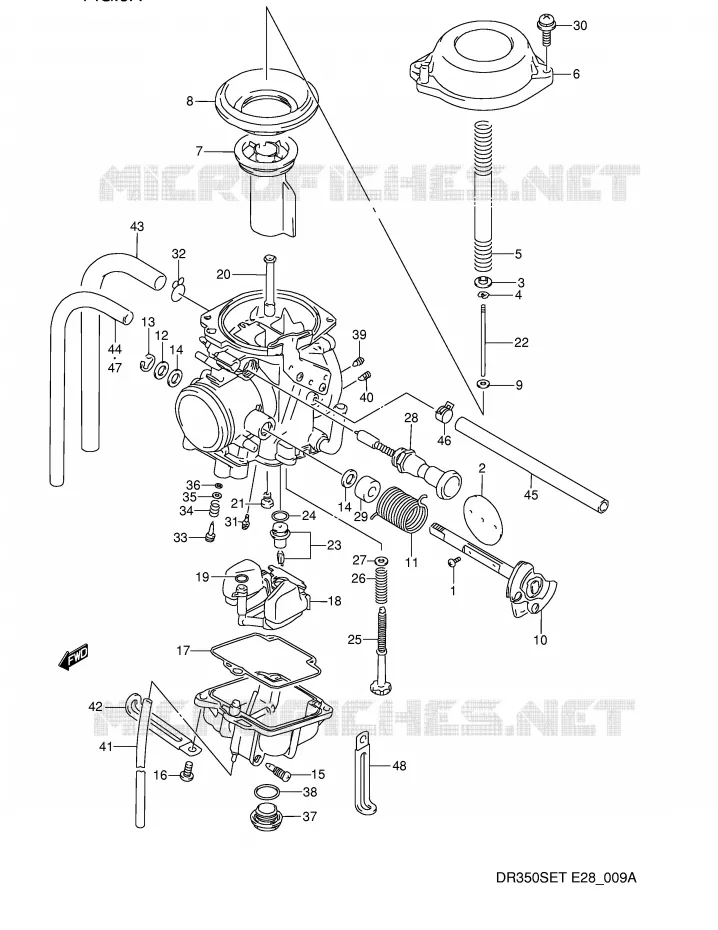

CARBURATOR (MODELE N / P) VOOR SUZUKI DR 350 1995

CARBURATOR (MODELE R / S / T)

(1) 13604-44080-000

SCREW,THROTTLE VALVE
.SCREW

(2) 13551-45B00-000

PAPILLON DE GAZ (115)
VALVE, THROTTLE (115)

(3) 13382-42A00-000

ANNEAU
RING

(4) 13394-40D20-000

ANNEAU-E
E RING

(5) 13417-44B00-000

RESSORT
SPRING

(6) 13502-01D00-000

COUVERCLE DE CARBURATEUR
COVER, DIAPHRAGM

(7) 13551-44B10-000

BOISSEAU DE GAZ DR350/750/800
VALVE, PISTON

(8) 13507-44B01-000

DIAPHRAGM

(9) 13387-47010-000

BAGUE
RING

(10) 13550-14E00-000

.SHAFT ASSY

(11) 13268-31D00-000

SPRING

(12) 13557-47070-000

GASKET,THROTTLE SHAFT
WASHER

(13) 13617-44080-000

E RING,THROTTLE SHAFT
E RING

(14) 13556-44B00-000

BAGUE DE JOINT
SEAL

(14) 13556-44B00-000

BAGUE DE JOINT
SEAL

(15) 13247-02340-000

PLUG,DRAIN
SCREW, DRAIN

(16) 02112-05127-000

VIS 5X12MM
SCREW

(17) 13258-44B00-000

JOINT CARTER FLOTTEUR
GASKET, FLOAT CHAMBER

(18) 13240-17E10-000

FLOTTEUR
FLOAT ASSY

(18) 13240-14D20-000

FLOTTEUR DR350S
FLOAT ASSY

(19) 13374-46710-000

JOINT TORIQUE
O RING

(19) 13278-47091-000

O RING

(20) 09494-00673-000

GICLEUR A AIGUILLE (0-5)
JET, NEEDLE (O-5)

(20) 09494-00883-000

JET.NEEDLE.O-6M
.JET, NEEDLE (O-6)

(21) 09491-27009-000

GICLEUR 3 135
JET, MAIN (135)

(21) 09491-25011-000

GICLEUR 3 127.5
JET, MAIN (127.5)

(22) 13383-14D10-000

AIGUILLE DE GICLEUR (5CD56)
NEEDLE, JET (5CD56-4)

(22) 13383-14D60-000

AIGUILLE DE GICLEUR (5CD18)
NEEDLE, JET (5CD18-4)

(23) 13370-02D01-000

NEEDLE VALVE ASSY
.VALVE ASSY, NEEDLE, 1.5

(24) 13374-35C00-000

O RING,NEEDLE VALVE SEAT
..O RING

(25) 13267-14D10-000

AJUSTAGE RALENTI
ADJUSTER

(26) 13375-14D10-000

RESSORT
SPRING

(26) 13271-33C00-000

SPRING

(27) 13427-38300-000

RONDELLE
WASHER

(28) 13411-14E10-000

PLUNGER ASSY

(29) 13574-28A00-000

ENTRETOISE
RING

(30) 02112-75163-000

VIS 5X16MM NOIR, AVEC RONDELLE
.SCREW

(31) 09492-35010-000

GICLEUR RALENTI GR.37.5 TYP 9
JET, PILOT (37.5)

(32) 09401-10410-000

.CLIP

(33) 13279-47070-000

VIS D'AIR
SCREW, PILOT (2.0)

(34) 13268-47070-000

RESSORT
SPRING

(35) 13291-29900-000

RONDELLE
WASHER

(36) 13295-29901-000

O RING,PILOT AIR SCREW
O RING

(37) 13247-32210-000

VIS DE VIDANGE
CAP, DRAIN

(38) 13249-41310-000

BAGUE DE JOINT
O RING

(39) 09493-24007-000

GICLEUR D'AIR (1.2)
JET, AIR (1.2)

(39) 09493-26004-000

GICLEUR D'AIR (1.3)
JET, AIR (1.3)

(40) 09493-60004-000

GICLEUR D'AIR (0.6)
JET, AIR (0.6)

(41) 09352-30504-600

HOSE(3X5X600)
.HOSE (3X5X300)

(42) 09404-06036-000

CLAMP (L80 T:1.0)
.CLAMP

(43) 09352-70119-600

HOSE (7X11X600)

(44) 09352-50005-600

HOSE (5X8.2X600)
HOSE, FUEL COCK (L:300Â†’200)

(45) 13520-02C01-000

HOSE (5X8X250)

(46) 13671-14E00-000

CLIP

(47) 09355-45001-600

HOSE,4.5X8.5X600
.HOSE (4.5X8X250)

(48) 09404-06039-000

CLAMP
CLAMP (L:60) REFER TO FIG.6A (C-4) FOR MODE

99x

(99x) 13200-14E70-000

CARBURETOR ASSY

(99x) 13200-14EF1-000

CARBURETOR ASSY

	Onderdeelnummer	Produkt	Aantal
# 1	13604-42A00-000 13604-44080-000 1360442A00000	SCREW, THROTTLE VALVE .SCREW	5,66 €
# 2	13551-45B00-000 1355145B00000 1355145B00000	PAPILLON DE GAZ (115) VALVE, THROTTLE (115)	Niet beschikbaar	0,00 €
# 3	13382-42A00-000 1338242A00000 1338242A00000	ANNEAU RING	6,74 €
# 4	13394-01D00-000 13394-40D20-000 1339401D00000	ANNEAU-E E RING	7,03 €
# 5	13417-44B00-000 1341744B00000 1341744B00000	RESSORT SPRING	8,76 €
# 6	13502-01D00-000 1350201D00000 1350201D00000	COUVERCLE DE CARBURATEUR COVER, DIAPHRAGM	32,41 €
# 7	13551-44B10-000 1355144B10000 1355144B10000	BOISSEAU DE GAZ DR350/750/800 VALVE, PISTON	68,41 €
# 8	13507-44B00-000 13507-44B01-000 1350744B00000	DIAPHRAGM	33,76 €
# 9	13387-47010-000 1338747010000 1338747010000	BAGUE RING	7,96 €
# 10	13550-14E00-000 1355014E00000 1355014E00000	.SHAFT ASSY	Niet beschikbaar	0,00 €
# 11	13268-31D00-000 1326831D00000 1326831D00000	SPRING	Niet beschikbaar	0,00 €
# 12	13557-47070-000 1355747070000 1355747070000	GASKET, THROTTLE SHAFT WASHER	7,48 €
# 13	13617-44080-000 1361744080000 1361744080000	E RING, THROTTLE SHAFT E RING	4,88 €
# 14	13556-44B00-000 1355644B00000 1355644B00000	BAGUE DE JOINT SEAL	7,48 €
# 15	13247-13A00-000 13247-02340-000 1324713A00000	PLUG, DRAIN SCREW, DRAIN	6,88 €
# 16	02112-05127-000 0211205127000 0211205127000	VIS 5X12MM SCREW	2,62 €
# 17	13258-44B00-000 1325844B00000 1325844B00000	JOINT CARTER FLOTTEUR GASKET, FLOAT CHAMBER	10,14 €
# 18	13240-17E10-000 1324017E10000 1324017E10000	FLOTTEUR FLOAT ASSY	47,23 €
# 18	13240-14D20-000 1324014D20000 1324014D20000	FLOTTEUR DR350S FLOAT ASSY	Niet beschikbaar	0,00 €
# 19	13278-47090-000 13278-47091-000 1327847090000	O RING	3,15 €
# 19	13374-46710-000 1337446710000 1337446710000	JOINT TORIQUE O RING	4,97 €
# 20	09494-00673-000 0949400673000 0949400673000	GICLEUR A AIGUILLE (0-5) JET, NEEDLE (O-5)	28,51 €
# 20	09494-00691-000 0949400691000	JET.NEEDLE.O-6M .JET, NEEDLE (O-6)	Niet beschikbaar	0,00 €
# 21	09491-25011-000 0949125011000 0949125011000	GICLEUR 3 127.5 JET, MAIN (127.5)	9,76 €
# 21	09491-27009-000 0949127009000 0949127009000	GICLEUR 3 135 JET, MAIN (135)	11,02 €
# 22	13383-14D10-000 1338314D10000 1338314D10000	AIGUILLE DE GICLEUR (5CD56) NEEDLE, JET (5CD56-4)	Niet beschikbaar	0,00 €
# 22	13383-14D60-000 1338314D60000 1338314D60000	AIGUILLE DE GICLEUR (5CD18) NEEDLE, JET (5CD18-4)	Niet beschikbaar	0,00 €
# 23	13370-44B00-000 13370-02D01-000 1337044B00000	NEEDLE VALVE ASSY .VALVE ASSY, NEEDLE, 1.5	56,59 €
# 24	13374-44080-000 13374-35C00-000 1337444080000	O RING, NEEDLE VALVE SEAT ..O RING	6,39 €
# 25	13267-14D10-000 1326714D10000 1326714D10000	AJUSTAGE RALENTI ADJUSTER	22,32 €
# 26	13271-33C00-000 1327133C00000 1327133C00000	SPRING	5,41 €
# 26	13375-14D10-000 1337514D10000 1337514D10000	RESSORT SPRING	7,41 €
# 27	13427-38300-000 1342738300000 1342738300000	RONDELLE WASHER	2,49 €
# 28	13411-14E00-000 13411-14E10-000 1341114E00000	PLUNGER ASSY	45,90 €
# 29	13574-28A00-000 1357428A00000 1357428A00000	ENTRETOISE RING	Niet beschikbaar	0,00 €
# 30	13602-34390-000 1360234390000	VIS 5X16MM NOIR, AVEC RONDELLE .SCREW	Niet beschikbaar	0,00 €
# 31	09492-35010-000 0949235010000 0949235010000	GICLEUR RALENTI GR.37.5 TYP 9 JET, PILOT (37.5)	9,67 €
# 32	13671-48B10-000 09401-10410-000 1367148B10000	.CLIP	2,20 €
# 33	13279-47070-000 1327947070000 1327947070000	VIS D'AIR SCREW, PILOT (2.0)	12,73 €
# 34	13268-47070-000 1326847070000 1326847070000	RESSORT SPRING	6,41 €
# 35	13291-29900-000 1329129900000 1329129900000	RONDELLE WASHER	2,33 €
# 36	13295-29900-000 13295-29901-000 1329529900000	O RING, PILOT AIR SCREW O RING	5,95 €
# 37	13247-32210-000 1324732210000 1324732210000	VIS DE VIDANGE CAP, DRAIN	15,51 €
# 38	13249-41310-000 1324941310000 1324941310000	BAGUE DE JOINT O RING	6,39 €
# 39	09493-24007-000 0949324007000 0949324007000	GICLEUR D'AIR (1.2) JET, AIR (1.2)	15,08 €
# 39	09493-26004-000 0949326004000 0949326004000	GICLEUR D'AIR (1.3) JET, AIR (1.3)	14,73 €
# 40	09493-60004-000 0949360004000 0949360004000	GICLEUR D'AIR (0.6) JET, AIR (0.6)	12,87 €
# 41	09352-30503-300 09352-30504-600 0935230503300	HOSE(3X5X600) .HOSE (3X5X300)	5,99 €
# 42	13671-05A20-000 09404-06036-000 1367105A20000	CLAMP (L80 T:1.0) .CLAMP	2,93 €
# 43	09352-70113-600 09352-70119-600 0935270113600	HOSE (7X11X600)	13,62 €
# 44	09352-50823-300 09352-50005-600 0935250823300	HOSE (5X8.2X600) HOSE, FUEL COCK (L:300Â†’200)	8,56 €
# 45	13520-02C01-000 1352002C01000 1352002C01000	HOSE (5X8X250)	Niet beschikbaar	0,00 €
# 46	13671-14E00-000 1367114E00000 1367114E00000	CLIP	Niet beschikbaar	0,00 €
# 47	13684-36510-000 09355-45001-600 1368436510000	HOSE, 4.5X8.5X600 .HOSE (4.5X8X250)	12,60 €
# 48	09404-06402-000 09404-06039-000 0940406402000	CLAMP CLAMP (L:60) REFER TO FIG.6A (C-4) FOR MODE	2,86 €
# 99x	13200-14E70-000 1320014E70000 1320014E70000	CARBURETOR ASSY	Niet beschikbaar	0,00 €
# 99x	13200-14EF1-000 1320014EF1000 1320014EF1000	CARBURETOR ASSY	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de CARBURATOR (MODELE N/P) van uw Suzuki van DR. Laat het ons weten als u vragen heeft.
