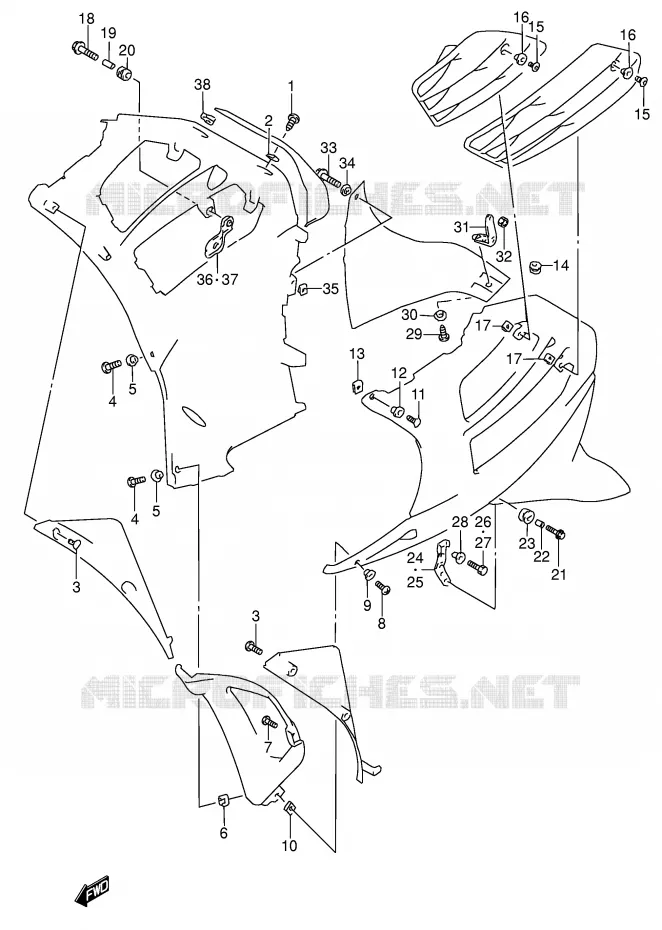

SIDE KUIP (MODELE V) COLOR : G4W = Y0V(GREEN), 0FP(SILVER)

SIDE KUIP VOOR SUZUKI RF 600 1996

ETIKET (MODELE P / R / S) REFER TO FIG.49A(K-3) FOR MODEL T/V

(1) 03241-0516A-000

SCREW
SCREW, CENTER PANEL (5X16)

(2) 09148-05038-000

TOLE RESSORT 5MM
NUT

(3) 03541-0510A-000

SCREW
SCREW, UNDER COWL (5X10)

(3) 03541-0510A-000

SCREW
SCREW, UNDER COWL (5X10)

(3) 03541-0510A-000

SCREW
SCREW, UNDER COWL (5X10)
SCREW

(3) 03541-0510A-000

SCREW
SCREW, UNDER COWL (5X10)
SCREW

(4) 09139-05042-000

VIS 5X16MM
SCREW, CENTER COWL RH (5X16)

(4) 09139-05042-000

VIS 5X16MM
SCREW, CENTER COWL RH (5X16)

(4) 09139-05042-000

VIS 5X16MM
SCREW, CENTER COWL RH (5X16)
VIS 5X16MM

(4) 09139-05042-000

VIS 5X16MM
SCREW, CENTER COWL RH (5X16)
VIS 5X16MM

(5) 09161-05017-000

RONDELLE
WASHER

(5) 09161-05017-000

RONDELLE
WASHER

(6) 94484-24F00-000

NUT,SIDE & CTR COWL,UP
NUT

(7) 03541-0510A-000

SCREW
SCREW, CENTER COWL LH (5X10)

(8) 09139-05042-000

VIS 5X16MM
SCREW, CENTER COWL LH (5X16)

(9) 09161-05017-000

RONDELLE
WASHER

(10) 94484-24F00-000

NUT,SIDE & CTR COWL,UP
NUT

(11) 09139-05042-000

VIS 5X16MM
SCREW, UNDER COWL (5X16)

(12) 09161-05017-000

RONDELLE
WASHER

(13) 94484-24F00-000

NUT,SIDE & CTR COWL,UP
NUT

(14) 09320-03004-000

SILENTBLOC
CUSHION, SIDE PANEL LH

(15) 09139-05042-000

VIS 5X16MM
SCREW, COVER (5X16)

(15) 09139-05042-000

VIS 5X16MM
SCREW, COVER (5X16)

(15) 09139-05042-000

VIS 5X16MM
SCREW, COVER (5X16)
VIS 5X16MM

(15) 09139-05042-000

VIS 5X16MM
SCREW, COVER (5X16)
VIS 5X16MM

(16) 09161-05017-000

RONDELLE
WASHER

(16) 09161-05017-000

RONDELLE
WASHER

(17) 94484-24F00-000

NUT,SIDE & CTR COWL,UP
NUT

(17) 94484-24F00-000

NUT,SIDE & CTR COWL,UP
NUT

(17) 94484-24F00-000

NUT,SIDE & CTR COWL,UP
NUT
NUT,SIDE & CTR COWL,UP

(17) 94484-24F00-000

NUT,SIDE & CTR COWL,UP
NUT
NUT,SIDE & CTR COWL,UP

(18) 09116-06115-000

BOLT,6X20,W/PL WASHER
BOLT, COVER LOWER (6X20)

(19) 09180-06307-000

SPACER,6.5X9X10
SPACER

(20) 09320-09016-000

SILENTBLOC
CUSHION

(21) 09116-06115-000

BOLT,6X20,W/PL WASHER
BOLT, COVER LOWER (6X20)

(22) 09180-06307-000

SPACER,6.5X9X10
SPACER

(23) 09320-09016-000

SILENTBLOC
CUSHION

(24) 94740-21E21-000

RH BRACKET
BRACKET, UNDER COWL RH

(25) 94750-21E20-000

SUPPORT CARENAGE INF.G. RF-MOD
BRACKET, UNDER COWL LH

(26) 01570-06553-000

BOLT
BOLT, RH (6X55)

(26) 01570-06557-000

BOLT, RH (6X55)

(27) 01560-06457-000

BOLT
BOLT, LH (6X45)

(27) 01570-0645A-000

BOLT
BOLT, LH (6X45)

(28) 09180-06202-000

DOUILLE 6.1X10X16
SPACER

(29) 02142-0512A-000

SCREW
SCREW, REAR (5X12)

(30) 09161-05017-000

RONDELLE
WASHER

(31) 94761-21E00-000

SUPPORT CARENAGE ARR.DR.RF-MOD
BRACKET, REAR

(32) 08316-10067-000

ECROU 6MM
NUT

(33) 09139-05042-000

VIS 5X16MM
SCREW, REAR (5X16)

(33) 09139-05024-000

VIS 5X14MM
SCREW, REAR (5X14)

(34) 09161-05017-000

RONDELLE
WASHER

(35) 94484-24F00-000

NUT,SIDE & CTR COWL,UP
NUT

(36) 94531-21E01-000

SUPPORT CARENAGE INF.DR.RF600R
BRACKET, UNDER COWL RH

(37) 94541-21E01-000

SUPPORT CARENAGE INF.G. RF600R
BRACKET, UNDER COWL LH

(38) 94642-06C00-000

CAOUTCHOUC AMORTISSEUR
CUSHION, UNDER PANEL

	Onderdeelnummer	Produkt	Aantal
# 1	03241-05163-000 03241-0516A-000 0324105163000	SCREW SCREW, CENTER PANEL (5X16)	1,53 €
# 2	09148-05038-000 0914805038000 0914805038000	TOLE RESSORT 5MM NUT	2,62 €
# 3	03541-05103-000 03541-0510A-000 0354105103000	SCREW SCREW, UNDER COWL (5X10)	1,84 €
# 4	09139-05022-000 09139-05042-000 0913905022000	VIS 5X16MM SCREW, CENTER COWL RH (5X16)	2,82 €
# 5	09161-05017-000 0916105017000 0916105017000	RONDELLE WASHER	3,37 €
# 6	94484-32B00-000 94484-24F00-000 9448432B00000	NUT, SIDE & CTR COWL, UP NUT	4,18 €
# 7	03541-05103-000 03541-0510A-000 0354105103000	SCREW SCREW, CENTER COWL LH (5X10)	1,84 €
# 8	09139-05022-000 09139-05042-000 0913905022000	VIS 5X16MM SCREW, CENTER COWL LH (5X16)	2,82 €
# 9	09161-05017-000 0916105017000 0916105017000	RONDELLE WASHER	3,37 €
# 10	94484-32B00-000 94484-24F00-000 9448432B00000	NUT, SIDE & CTR COWL, UP NUT	4,18 €
# 11	09139-05022-000 09139-05042-000 0913905022000	VIS 5X16MM SCREW, UNDER COWL (5X16)	2,82 €
# 12	09161-05017-000 0916105017000 0916105017000	RONDELLE WASHER	3,37 €
# 13	94484-32B00-000 94484-24F00-000 9448432B00000	NUT, SIDE & CTR COWL, UP NUT	4,18 €
# 14	09320-03004-000 0932003004000 0932003004000	SILENTBLOC CUSHION, SIDE PANEL LH	2,29 €
# 15	09139-05022-000 09139-05042-000 0913905022000	VIS 5X16MM SCREW, COVER (5X16)	2,82 €
# 16	09161-05017-000 0916105017000 0916105017000	RONDELLE WASHER	3,37 €
# 17	94484-32B00-000 94484-24F00-000 9448432B00000	NUT, SIDE & CTR COWL, UP NUT	4,18 €
# 18	09116-06056-000 09116-06115-000 0911606056000	BOLT, 6X20, W/PL WASHER BOLT, COVER LOWER (6X20)	2,66 €
# 19	09180-06307-000 0918006307000 0918006307000	SPACER, 6.5X9X10 SPACER	3,42 €
# 20	09320-09016-000 0932009016000 0932009016000	SILENTBLOC CUSHION	2,53 €
# 21	09116-06056-000 09116-06115-000 0911606056000	BOLT, 6X20, W/PL WASHER BOLT, COVER LOWER (6X20)	2,66 €
# 22	09180-06307-000 0918006307000 0918006307000	SPACER, 6.5X9X10 SPACER	3,42 €
# 23	09320-09016-000 0932009016000 0932009016000	SILENTBLOC CUSHION	2,53 €
# 24	94740-21E21-000 9474021E21000 9474021E21000	RH BRACKET BRACKET, UNDER COWL RH	Niet beschikbaar	0,00 €
# 25	94750-21E20-000 9475021E20000 9475021E20000	SUPPORT CARENAGE INF.G. RF-MOD BRACKET, UNDER COWL LH	17,42 €
# 26	01570-06553-000 0157006553000 0157006553000	BOLT BOLT, RH (6X55)	Niet beschikbaar	0,00 €
# 26	01570-06557-000 0157006557000 0157006557000	BOLT, RH (6X55)	Niet beschikbaar	0,00 €
# 27	01570-06453-000 01570-0645A-000 0157006453000	BOLT BOLT, LH (6X45)	2,57 €
# 27	01570-06457-000 01560-06457-000 0157006457000	BOLT BOLT, LH (6X45)	3,33 €
# 28	09180-06202-000 0918006202000 0918006202000	DOUILLE 6.1X10X16 SPACER	5,59 €
# 29	02142-05123-000 02142-0512A-000 0214205123000	SCREW SCREW, REAR (5X12)	1,80 €
# 30	09161-05017-000 0916105017000 0916105017000	RONDELLE WASHER	3,37 €
# 31	94761-21E00-000 9476121E00000 9476121E00000	SUPPORT CARENAGE ARR.DR.RF-MOD BRACKET, REAR	16,11 €
# 32	08316-20063-000 08316-10067-000 0831620063000	ECROU 6MM NUT	2,93 €
# 33	09139-05022-000 09139-05042-000 0913905022000	VIS 5X16MM SCREW, REAR (5X16)	2,82 €
# 33	09139-05024-000 0913905024000 0913905024000	VIS 5X14MM SCREW, REAR (5X14)	2,80 €
# 34	09161-05017-000 0916105017000 0916105017000	RONDELLE WASHER	3,37 €
# 35	94484-32B00-000 94484-24F00-000 9448432B00000	NUT, SIDE & CTR COWL, UP NUT	4,18 €
# 36	94531-21E01-000 9453121E01000 9453121E01000	SUPPORT CARENAGE INF.DR.RF600R BRACKET, UNDER COWL RH	11,43 €
# 37	94541-21E01-000 9454121E01000 9454121E01000	SUPPORT CARENAGE INF.G. RF600R BRACKET, UNDER COWL LH	11,43 €
# 38	94642-06C00-000 9464206C00000 9464206C00000	CAOUTCHOUC AMORTISSEUR CUSHION, UNDER PANEL	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de SIDE KUIP van uw Suzuki van RF. Laat het ons weten als u vragen heeft.
