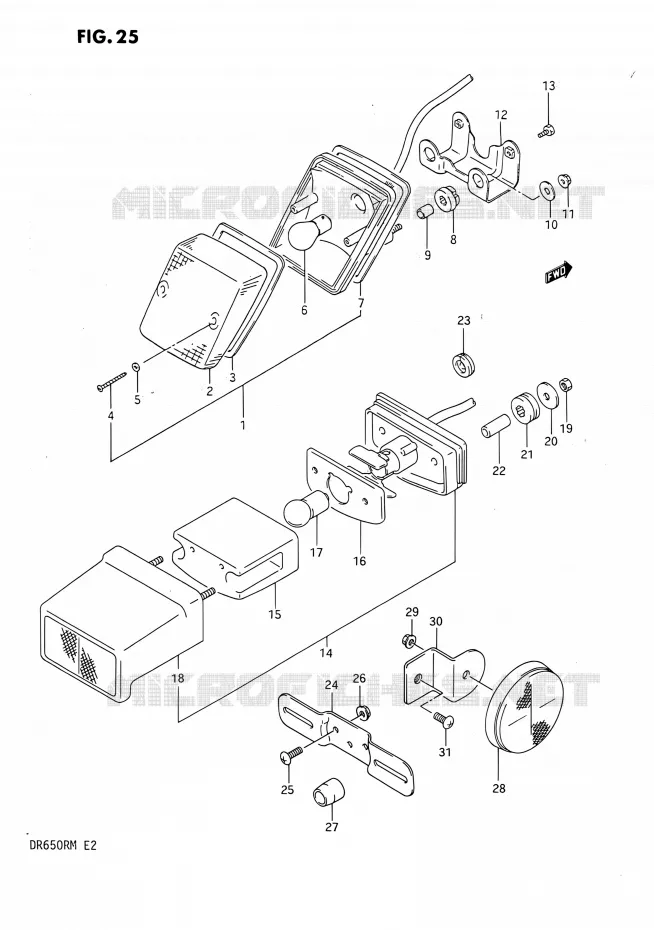

TAIL LIGHT ASSY VOOR SUZUKI DR 650 1990

BEDRADING

(1) 35710-28A20-999

FEU ARRIERE COMPLET GSX-R750R
LAMP ASSY, REAR COMBINATION

(2) 35712-14A00-000

VERRE FEU ARR. DR600/650/R750R
.LENS

(3) 35713-31D00-000

JOINT VERRE FEU ARRIERE
.GASKET

(4) 03211-0425B-000

.SCREW

(5) 35627-43010-000

JOINT DE VIS
.GASKET

(6) 09471-12083-000

AMPOULE 12V21/5W BAY15D SPEC.
.BULB (12V,21/5W)

(7) 35733-14A00-000

.GASKET

(8) 09320-09018-000

SILENTBLOC
CUSHION

(9) 09180-06310-000

DOUILLE 6.5X10X10
SPACER,FENDER UPPER REAR (6.8X10X10)

(10) 09160-06077-000

RONDELLE 6.5X20X1.2
WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE

(11) 08310-0006A-000

NUT
.NUT 6MM

(12) 35726-14A00-000

SUPPORT DE FEU ARRIERE
BRACKET, TAIL LAMP

(13) 01500-06127-000

BOLT
93591

(14) 35910-03D20-000

FEU PLAQUE POLICE COMPLET
LAMP ASSY, LICENSE

(15) 35912-38A20-000

CARTER, FEU PLAQUE POLICE INT.
.LENS

(16) 35913-38A30-000

JOINT
.GASKET

(17) 09471-12140-000

BULB,12V5W,BF150-40160A
.BULB (12V,5W)

(18) 35917-03D20-000

CARTER DE FEU PLAQUE POLICE
.REFLECTOR

(19) 09140-04002-000

ECROU M4
NUT

(20) 09160-04018-000

RONDELLE 4.3X20X1.4
WASHER

(21) 09320-09009-000

SILENTBLOC
CUSHION

(22) 09180-04018-000

SPACER

(23) 09308-07013-000

GROMMET
GROMMET, LEAD WIRE

(24) 35927-14C00-000

SUPPORT PLAQUE POLICE DR650R
BRACKET, LICENSE PLATE

(25) 02142-0616A-000

SCREW
SCREW, CENTER COVER & FENDER

(26) 08319-31067-000

ECROU 6MM CHROMEE
NUT, CENTER

(27) 09320-08052-000

CUSHION

(28) 35950-14A11-000

REFLEX REFLECTOR ASSY. FR SIDE
REFLEX REFLECTOR, REAR SIDE

(29) 08316-2005A-000

NUT
NUT REFER TO FIG.26A(E-9) FOR MODE

(30) 35975-14C00-000

BRACKET, REAR REFLECTOR RH

(30) 35976-14C00-000

BRACKET, REAR REFLECTOR LH

(31) 02142-0610B-000

SCREW
SCREW, LOWER

	Onderdeelnummer	Produkt	Aantal
# 1	35710-14A50-000 3571014A50000	FEU ARRIERE COMPLET GSX-R750R LAMP ASSY, REAR COMBINATION	Niet beschikbaar	0,00 €
# 2	35712-14A00-000 3571214A00000 3571214A00000	VERRE FEU ARR. DR600/650/R750R .LENS	Niet beschikbaar	0,00 €
# 3	35713-14A00-000 35713-31D00-000 3571314A00000	JOINT VERRE FEU ARRIERE .GASKET	6,05 €
# 4	03211-04258-000 03211-0425B-000 0321104258000	.SCREW	2,66 €
# 5	35627-43010-000 3562743010000 3562743010000	JOINT DE VIS .GASKET	2,26 €
# 6	09471-12083-000 0947112083000 0947112083000	AMPOULE 12V21/5W BAY15D SPEC. .BULB (12V, 21/5W)	8,36 €
# 7	35733-14A00-000 3573314A00000 3573314A00000	.GASKET	Niet beschikbaar	0,00 €
# 8	09320-09018-000 0932009018000 0932009018000	SILENTBLOC CUSHION	2,29 €
# 9	09180-06030-000 09180-06310-000 0918006030000	DOUILLE 6.5X10X10 SPACER, FENDER UPPER REAR (6.8X10X10)	2,62 €
# 10	09160-06027-000 09160-06077-000 0916006027000	RONDELLE 6.5X20X1.2 WASHER (6.5X20X1.2) REFER TO FIG.8A (C-6) FOR MODE REFER TO FIG.8B (C-7) FOR MODE	2,60 €
# 11	08310-12066-000 0831012066000	NUT .NUT 6MM	Niet beschikbaar	0,00 €
# 12	35726-14A00-000 3572614A00000 3572614A00000	SUPPORT DE FEU ARRIERE BRACKET, TAIL LAMP	Niet beschikbaar	0,00 €
# 13	01134-06126-000 01500-06127-000 0113406126000	BOLT 93591	2,62 €
# 14	35910-03D20-000 3591003D20000 3591003D20000	FEU PLAQUE POLICE COMPLET LAMP ASSY, LICENSE	Niet beschikbaar	0,00 €
# 15	35912-38A20-000 3591238A20000 3591238A20000	CARTER, FEU PLAQUE POLICE INT. .LENS	12,83 €
# 16	35913-38A30-000 3591338A30000 3591338A30000	JOINT .GASKET	2,57 €
# 17	09471-12140-000 09471-12140-000 0947112140000	BULB, 12V5W, BF150-40160A .BULB (12V, 5W)	5,19 €
# 18	35917-03D20-000 3591703D20000 3591703D20000	CARTER DE FEU PLAQUE POLICE .REFLECTOR	Niet beschikbaar	0,00 €
# 19	09140-04002-000 0914004002000 0914004002000	ECROU M4 NUT	2,80 €
# 20	09160-04018-000 0916004018000 0916004018000	RONDELLE 4.3X20X1.4 WASHER	Niet beschikbaar	0,00 €
# 21	09320-09009-000 0932009009000 0932009009000	SILENTBLOC CUSHION	6,10 €
# 22	09180-04018-000 0918004018000 0918004018000	SPACER	Niet beschikbaar	0,00 €
# 23	09308-07013-000 0930807013000 0930807013000	GROMMET GROMMET, LEAD WIRE	Niet beschikbaar	0,00 €
# 24	35927-14C00-000 3592714C00000 3592714C00000	SUPPORT PLAQUE POLICE DR650R BRACKET, LICENSE PLATE	Niet beschikbaar	0,00 €
# 25	02142-06164-000 02142-0616A-000 0214206164000	SCREW SCREW, CENTER COVER & FENDER	1,73 €
# 26	08316-16066-000 08319-31067-000 0831616066000	ECROU 6MM CHROMEE NUT, CENTER	2,53 €
# 27	09320-08052-000 0932008052000 0932008052000	CUSHION	Niet beschikbaar	0,00 €
# 28	35950-14A10-000 35950-14A11-000 3595014A10000	REFLEX REFLECTOR ASSY. FR SIDE REFLEX REFLECTOR, REAR SIDE	11,60 €
# 29	08316-26055-000 0831626055000	NUT NUT REFER TO FIG.26A(E-9) FOR MODE	Niet beschikbaar	0,00 €
# 30	35975-14C00-000 3597514C00000 3597514C00000	BRACKET, REAR REFLECTOR RH	Niet beschikbaar	0,00 €
# 30	35976-14C00-000 3597614C00000 3597614C00000	BRACKET, REAR REFLECTOR LH	Niet beschikbaar	0,00 €
# 31	02142-06104-000 02142-0610B-000 0214206104000	SCREW SCREW, LOWER	2,26 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de TAIL LIGHT ASSY van uw Suzuki DR 650 DJEBEL van DR. Laat het ons weten als u vragen heeft.
