REAR CALIPER

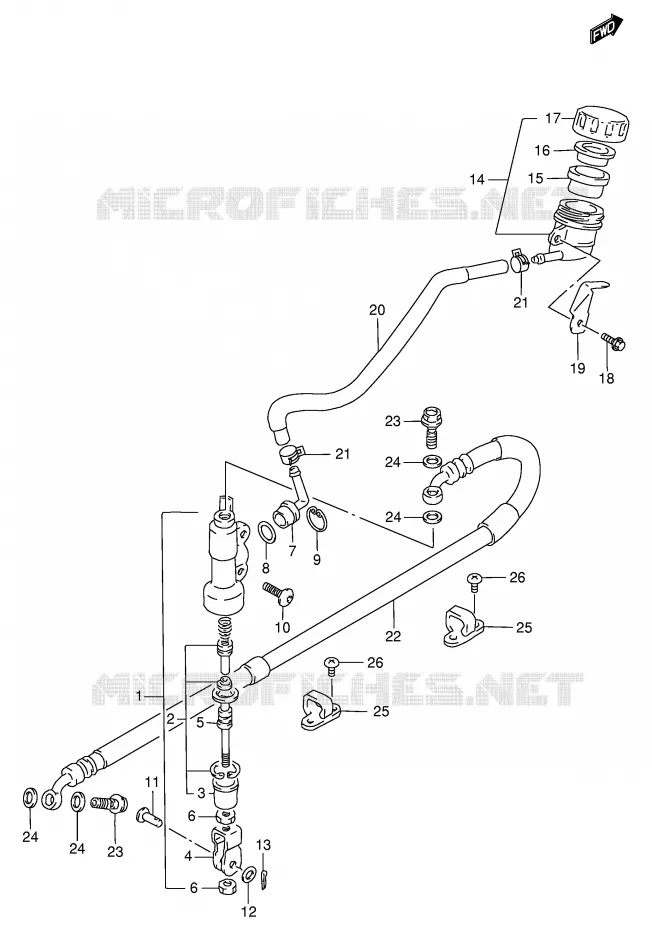

ACHTER HOOFDREMCILINDER VOOR SUZUKI DR 650 1997

ACHTER HOOFDREMCILINDER voor Suzuki DR 650 1997

(1)  69600-32E00-000
MAITRE CYL.DE FREIN AR.DR650SE
CYLINDER ASSY, REAR MASTER

(2)  69600-04821-000
PISTON/CUP SET

(3)  69691-00A00-000
GOMME
BOOT

(4)  69692-13E00-000
ETRIER CONNECTION, FREIN ARR.
YOKE

(5)  69670-27A30-000
TIGE DU PRESSION
ROD, PUSH

(6)  69693-05A00-000
NUT

(6)  69693-05A00-000
NUT

(7)  69672-00B20-000
RACCORD DU TUYAU
CONNECTOR

(8)  69686-34200-000
JOINT TORIQUE
O RING

(9)  69674-00B20-000
CLIPS
CIRCLIP

(10)  09139-06237-000
BOLT
BOLT (6X16)

(11)  09200-08048-000
BOULON
PIN

(12)  09160-08090-000
WASHER 8.5X14X1.5
WASHER
(12)  09160-08074-000
RONDELLE 8.5X13X1.6
WASHER

(13)  04111-2515A-000
PIN
COTTER PIN

(14)  69740-03D00-000
RESERVOIR LIQUIDE DE FREIN ARR
TANK ASSY, REAR RESERVOIR

(15)  69667-00B20-000
SOUFFLET CAOUTCHOUC
DIAPHRAGM

(16)  69668-00B20-000
BAGUE DE JOINT
PLATE

(17)  69669-03D00-000
COUVERCLE MAITRE CYL. DE FREIN
CAP

(18)  KIT47370-40H00
KIT47370-40H00
BOLT

(19)  69743-14D10-000
TOLE SURETE, COUVERCLE
GUARD, TANK CAP

(20)  69730-32E00-000
TUYAU,LIQUIDE DE FREIN RES-CYL
HOSE, RESERVOIR TANK

(21)  09401-12404-000
BRIDE DE TUYAU
CLAMP, HOSE

(21)  09401-12404-000
BRIDE DE TUYAU
CLAMP, HOSE

(22)  69480-32E01-000
69480-32E01-000
HOSE, REAR BRAKE

(23)  09360-10062-000
BOLT
BOLT, UNION (10X1.25X22)

(23)  09360-10062-000
BOLT
BOLT, UNION (10X1.25X22)

(23)  09360-10062-000
BOLT
BOLT, UNION (10X1.25X22)
BOLT

(23)  09360-10062-000
BOLT
BOLT, UNION (10X1.25X22)
BOLT

(24)  09161-10009-000
RONDELLE 10X15X1.5
WASHER

(24)  09161-10009-000
RONDELLE 10X15X1.5
WASHER

(24)  09161-10009-000
RONDELLE 10X15X1.5
WASHER

(24)  09161-10009-000
RONDELLE 10X15X1.5
WASHER

(25)  61196-27C20-000
GUIDE
GUIDE, BRAKE HOSE (HOLE 2-5.5)

(25)  61196-27C20-000
GUIDE
GUIDE, BRAKE HOSE (HOLE 2-5.5)

(25)  61196-27C50-000
GUIDE,RR BRAKE
GUIDE, BRAKE HOSE (HOLE 1-5.5)

(25)  61196-27C50-000
GUIDE,RR BRAKE
GUIDE, BRAKE HOSE (HOLE 1-5.5)

(25)  61196-27C50-000
GUIDE,RR BRAKE
GUIDE, BRAKE HOSE (HOLE 1-5.5)
GUIDE,RR BRAKE

(25)  61196-27C50-000
GUIDE,RR BRAKE
GUIDE, BRAKE HOSE (HOLE 1-5.5)
GUIDE,RR BRAKE

(26)  02142-05103-000
--> 02142-0510A
SCREW

(26)  02142-05103-000
--> 02142-0510A
SCREW

(26)  02142-05103-000
--> 02142-0510A
SCREW

(26)  02142-05103-000
--> 02142-0510A
SCREW
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

69600-32E00-000
6960032E00000

6960032E00000
MAITRE CYL.DE FREIN AR.DR650SE
CYLINDER ASSY, REAR MASTER
# 2

69600-04820-000

69600-04821-000
 6960004820000
PISTON/CUP SET
# 3

69691-00A00-000
6969100A00000

6969100A00000
GOMME
BOOT
# 4

69692-13E00-000
6969213E00000

6969213E00000
ETRIER CONNECTION, FREIN ARR.
YOKE
# 5

69670-27A30-000
6967027A30000

6967027A30000
TIGE DU PRESSION
ROD, PUSH
# 6

69693-05A00-000
6969305A00000

6969305A00000
NUT
# 7

69672-00B20-000
6967200B20000

6967200B20000
RACCORD DU TUYAU
CONNECTOR
# 8

69686-34200-000
6968634200000

6968634200000
JOINT TORIQUE
O RING
# 9

69674-00B20-000
6967400B20000

6967400B20000
CLIPS
CIRCLIP
# 10

09139-06067-000

09139-06237-000
 0913906067000
BOLT
BOLT (6X16)
# 11

09200-08048-000
0920008048000

0920008048000
BOULON
PIN
# 12

09160-08074-000
0916008074000

0916008074000
RONDELLE 8.5X13X1.6
WASHER
# 12

09160-08119-000

09160-08090-000
 0916008119000
WASHER 8.5X14X1.5
WASHER
# 13

04111-25158-000

04111-2515A-000
 0411125158000
PIN
COTTER PIN
# 14

69740-03D00-000
6974003D00000

6974003D00000
RESERVOIR LIQUIDE DE FREIN ARR
TANK ASSY, REAR RESERVOIR
# 15

69667-00B20-000
6966700B20000

6966700B20000
SOUFFLET CAOUTCHOUC
DIAPHRAGM
# 16

69668-00B20-000
6966800B20000

6966800B20000
BAGUE DE JOINT
PLATE
# 17

69669-03D00-000
6966903D00000

6966903D00000
COUVERCLE MAITRE CYL. DE FREIN
CAP
# 18

01550-06163-000

0155006163000
KIT47370-40H00
BOLT
Niet beschikbaar
# 19

69743-14D10-000
6974314D10000

6974314D10000
TOLE SURETE, COUVERCLE
GUARD, TANK CAP
# 20

69730-32E00-000
6973032E00000

6973032E00000
TUYAU, LIQUIDE DE FREIN RES-CYL
HOSE, RESERVOIR TANK
# 21

09401-12404-000
0940112404000

0940112404000
BRIDE DE TUYAU
CLAMP, HOSE
# 22

69480-32E00-000

6948032E00000
69480-32E01-000
HOSE, REAR BRAKE
Niet beschikbaar
# 23

09360-10042-000

09360-10062-000
 0936010042000
BOLT
BOLT, UNION (10X1.25X22)
# 24

09161-10009-000
0916110009000

0916110009000
RONDELLE 10X15X1.5
WASHER
# 25

61196-27C20-000
6119627C20000

6119627C20000
GUIDE
GUIDE, BRAKE HOSE (HOLE 2-5.5)
# 25

61196-27C30-000

61196-27C50-000
 6119627C30000
GUIDE, RR BRAKE
GUIDE, BRAKE HOSE (HOLE 1-5.5)
# 26

02142-05103-000
0214205103000

0214205103000
--> 02142-0510A
SCREW
Niet beschikbaar
Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ACHTER HOOFDREMCILINDER van uw Suzuki DR 650 SE van DR. Laat het ons weten als u vragen heeft.
