Cilinderinhoud

Model

Jaar

Afwerking

Onderdelencatalogus

Onderdelendiagram

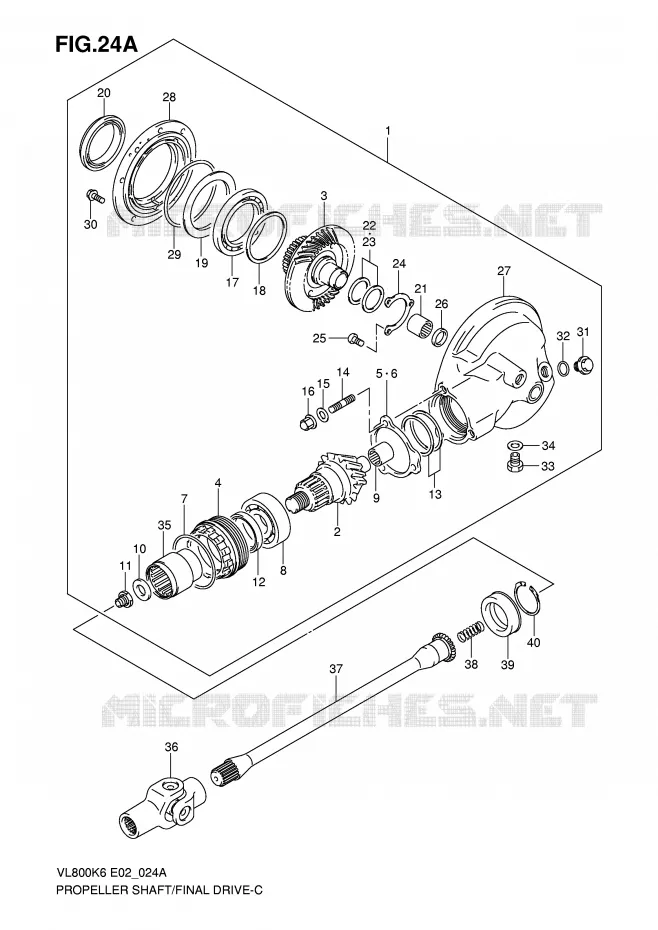

AANDRIJFAS (SEE NOTE) NOTE : VL800K6/K7/K8/K9/L0/UK6/UEK7/UEK8/UEK9/UEL0

AANDRIJFAS (SEE NOTE) VOOR SUZUKI VOLUSIA 800 2009

OPTIES

(1) 27301-38811-000

GEAR & CASE SET, FINAL BEVEL

(2) 27311-38A00-000

ARBRE DENTEE CONIQUE ARR.VX/VS
GEAR, FINAL DRIVE BEVEL

(3) 27320-45C01-000

ROUE CONIQUE ARRIERE VX/VS800
GEAR, FINAL DRIVEN BEVEL

(4) 27312-38A00-000

SUPPORT DE ROULEMENT
STOPPER, BEARING

(5) 27313-38A00-000

TOLE ENTRETOISE
PLATE

(6) 27313-38A10-000

TOLE ENTRETOISE
PLATE

(7) 09280-62002-000

JOINT TORIQUE 1.9X61.6
O RING (D:1.9,ID:61.6)

(8) 09267-30005-000

ROULEMENT A BILLE 30X60X23.8
BEARING (30X62X23.8)

(9) 09263-17028-000

ROULEMENT A AIGUILLE 17X32X16
BEARING (17X32X16)

(10) 09160-16029-000

RONDELLE 16X29X4
WASHER (16X29X4)

(11) 09159-16010-000

ECROU 16MM
NUT

(12) 09283-38009-000

SIMMER 38X54X6
OIL SEAL (38X54X6)

(13) 27445-38810-000

SHIM SET
SHIM SET, FINAL

(14) 09108-10095-000

BOULON L=25
STUD BOLT

(15) 09164-10008-000

RONDELLE 10.2X20X1.45
LOCK WASHER

(16) 09159-10026-000

ECROU 10MM
NUT

(17) 09262-70001-000

ROULEMENT A BILLE
BEARING, RH (70X110X13)

(18) 27327-34810-000

SHIM SET
SHIM SET, DRIVE GEAR BEARING

(19) 27328-34200-000

PLAQUETTE ARRET
PLATE

(20) 09289-70001-000

SIMMER 70X96X16-2
OIL SEAL, RH (70X96X16)

(21) 09263-32007-000

ROULEMENT A AIGUILLE
BEARING, LH (32X46X17.7)

(22) 27326-34820-000

SHIM SET
SHIM SET, FINAL DRIVE GEAR

(23) 27326-34810-000

SHIM SET, FINAL DRIVE GEAR

(24) 27329-34200-000

PLAQUETTE ARRET
RETAINER, BEARING

(25) 09125-06110-000

BOLT,6X12
SCREW (6X12)

(25) 02112-0612B-000

SCREW. CENTER SHAFT
SCREW

(26) 09283-30028-000

SIMMER 30X42X7
OIL SEAL (30X42X7)

(27) 27450-38A70-20H

CASE, FINAL GEAR

(28) 27460-07A01-000

FLASQUE, ROUE ARRIERE VS/VX
CASE, FINAL GEAR BEARING

(29) 09280-00015-000

JOINT TORIQUE D: 3.5,ID: 131.6
O RING (D:3.5,ID:131.6)

(30) 01550-0825A-000

BOLT. FINAL GEAR BEARIN
BOLT

(31) 09247-18001-000

BOUCHON DE VIDANGE
PLUG, OIL FILLER

(32) 09280-18004-000

JOINT TORIQUE D: 2.4, ID: 17.8
O RING (D:2.4,ID:17.8)

(33) 09247-14002-000

PLUG
PLUG, OIL DRAIN

(34) 09168-14002-000

BAGUE DE JOINT 13.8X18.8X4.8MM
GASKET (13.8X18.8X0.4)

(35) 27172-38A00-000

MANCHON DE CARDAN VS750/800/VX
COUPLING, PROPELLER SHAFT

(36) 27100-38A60-000

YOKE, UNIVERSAL JOINT

(37) 27151-41F00-000

SHAFT, PROPELLER

(38) 09440-18019-000

RESSORT
SPRING

(39) 09283-30051-000

SIMMER 28.4X48X15
OIL SEAL (28.4X48X15)

(40) 09381-40003-000

CIRCLIP

	Onderdeelnummer	Produkt	Aantal
# 1	27301-38811-000 2730138811000 2730138811000	GEAR & CASE SET, FINAL BEVEL	1 343,97 €
# 2	27311-38A00-000 2731138A00000 2731138A00000	ARBRE DENTEE CONIQUE ARR.VX/VS GEAR, FINAL DRIVE BEVEL	206,95 €
# 3	27320-45C01-000 2732045C01000 2732045C01000	ROUE CONIQUE ARRIERE VX/VS800 GEAR, FINAL DRIVEN BEVEL	314,49 €
# 4	27312-38A00-000 2731238A00000 2731238A00000	SUPPORT DE ROULEMENT STOPPER, BEARING	41,86 €
# 5	27313-38A00-000 2731338A00000 2731338A00000	TOLE ENTRETOISE PLATE	5,10 €
# 6	27313-38A10-000 2731338A10000 2731338A10000	TOLE ENTRETOISE PLATE	5,43 €
# 7	09280-62002-000 0928062002000 0928062002000	JOINT TORIQUE 1.9X61.6 O RING (D:1.9, ID:61.6)	3,57 €
# 8	09267-30005-000 0926730005000 0926730005000	ROULEMENT A BILLE 30X60X23.8 BEARING (30X62X23.8)	85,47 €
# 9	09263-17028-000 0926317028000 0926317028000	ROULEMENT A AIGUILLE 17X32X16 BEARING (17X32X16)	33,14 €
# 10	09160-16029-000 0916016029000 0916016029000	RONDELLE 16X29X4 WASHER (16X29X4)	5,99 €
# 11	09159-16010-000 0915916010000 0915916010000	ECROU 16MM NUT	8,76 €
# 12	09283-38009-000 0928338009000 0928338009000	SIMMER 38X54X6 OIL SEAL (38X54X6)	12,40 €
# 13	27445-38810-000 2744538810000 2744538810000	SHIM SET SHIM SET, FINAL	17,50 €
# 14	09108-10095-000 0910810095000 0910810095000	BOULON L=25 STUD BOLT	4,24 €
# 15	09164-10008-000 0916410008000 0916410008000	RONDELLE 10.2X20X1.45 LOCK WASHER	1,91 €
# 16	09159-10026-000 0915910026000 0915910026000	ECROU 10MM NUT	5,57 €
# 17	09262-70001-000 0926270001000 0926270001000	ROULEMENT A BILLE BEARING, RH (70X110X13)	105,53 €
# 18	27327-34810-000 2732734810000 2732734810000	SHIM SET SHIM SET, DRIVE GEAR BEARING	21,67 €
# 19	27328-34200-000 2732834200000 2732834200000	PLAQUETTE ARRET PLATE	5,10 €
# 20	09289-70001-000 0928970001000 0928970001000	SIMMER 70X96X16-2 OIL SEAL, RH (70X96X16)	37,62 €
# 21	09263-32007-000 0926332007000 0926332007000	ROULEMENT A AIGUILLE BEARING, LH (32X46X17.7)	54,28 €
# 22	27326-34820-000 2732634820000 2732634820000	SHIM SET SHIM SET, FINAL DRIVE GEAR	14,26 €
# 23	27326-34810-000 2732634810000 2732634810000	SHIM SET, FINAL DRIVE GEAR	9,23 €
# 24	27329-34200-000 2732934200000 2732934200000	PLAQUETTE ARRET RETAINER, BEARING	5,61 €
# 25	02112-0612B-000 021120612B000 021120612B000	SCREW. CENTER SHAFT SCREW	2,42 €
# 25	09125-06110-000 0912506110000 0912506110000	BOLT, 6X12 SCREW (6X12)	3,19 €
# 26	09283-30028-000 0928330028000 0928330028000	SIMMER 30X42X7 OIL SEAL (30X42X7)	8,36 €
# 27	27450-38A20-000 27450-38A70-20H 2745038A20000	CASE, FINAL GEAR	624,97 €
# 28	27460-07A01-000 2746007A01000 2746007A01000	FLASQUE, ROUE ARRIERE VS/VX CASE, FINAL GEAR BEARING	114,20 €
# 29	09280-00015-000 0928000015000 0928000015000	JOINT TORIQUE D: 3.5, ID: 131.6 O RING (D:3.5, ID:131.6)	8,28 €
# 30	01550-0825A-000 015500825A000 015500825A000	BOLT. FINAL GEAR BEARIN BOLT	3,19 €
# 31	09247-18001-000 0924718001000 0924718001000	BOUCHON DE VIDANGE PLUG, OIL FILLER	5,95 €
# 32	09280-18004-000 0928018004000 0928018004000	JOINT TORIQUE D: 2.4, ID: 17.8 O RING (D:2.4, ID:17.8)	5,35 €
# 33	09247-14002-000 0924714002000 0924714002000	PLUG PLUG, OIL DRAIN	5,23 €
# 34	09168-14002-000 0916814002000 0916814002000	BAGUE DE JOINT 13.8X18.8X4.8MM GASKET (13.8X18.8X0.4)	2,64 €
# 35	27172-38A00-000 2717238A00000 2717238A00000	MANCHON DE CARDAN VS750/800/VX COUPLING, PROPELLER SHAFT	41,48 €
# 36	27100-38A50-000 27100-38A60-000 2710038A50000	YOKE, UNIVERSAL JOINT	238,07 €
# 37	27151-41F00-000 2715141F00000 2715141F00000	SHAFT, PROPELLER	147,74 €
# 38	09440-18019-000 0944018019000 0944018019000	RESSORT SPRING	2,80 €
# 39	09283-30051-000 0928330051000 0928330051000	SIMMER 28.4X48X15 OIL SEAL (28.4X48X15)	9,27 €
# 40	09381-40003-000 0938140003000 0938140003000	CIRCLIP	6,26 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
