STARTMOTOR (MODELE Z / D / K) REFER TO FIG.16A(E-3) FOR MODEL M/N/R

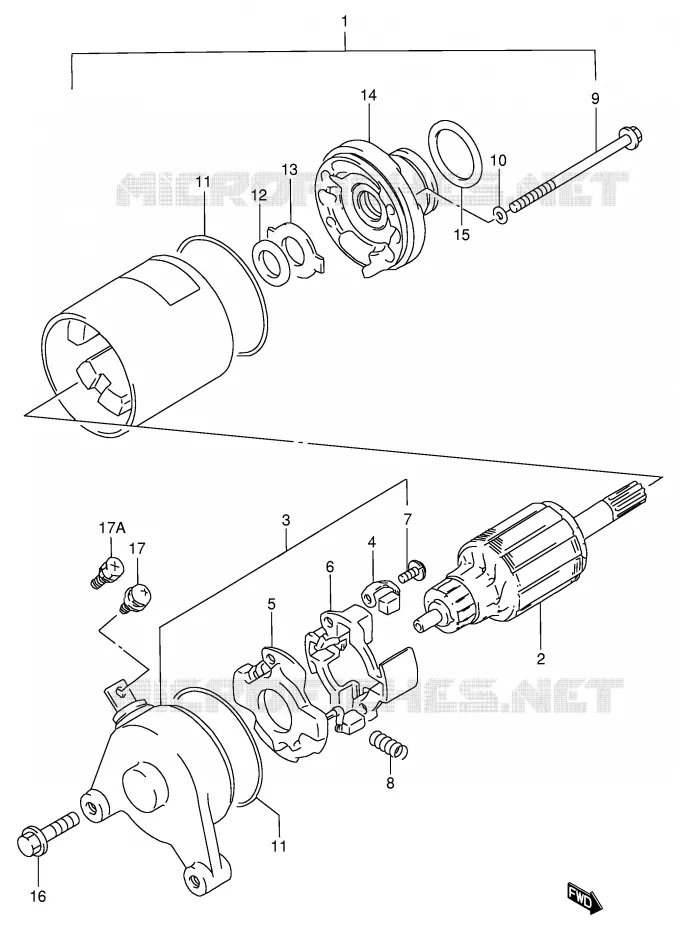

STARTMOTOR (MODELE M / N / R) VOOR SUZUKI GN 125 1991

ONTSTEKING

(1) 31100-05510-000

DEMARREUR
MOTOR ASSY, STARTING

(17A) 09137-05004-000

VIS 5X8MM, CONNECTION DE CABLE
SCREW

(2) 31310-11D00-000

ROTOR, DEMARREUR GN125R,V
ARMATURE

(3) 31175-42A01-000

BOLT
.FRAME ASSY, COMMUTATOR,END
FRAME ASSY,COMMUTATOR,END

(3) 01547-0630B-000

BOLT
.FRAME ASSY, COMMUTATOR,END

(4) 31132-32C10-000

CARBON NU, DEMARREUR
BRUSH

(5) 31130-32C20-000

PLAQUE SUPPORT INTER., DEMARR.
BRUSH SUB ASSY

(6) 31133-32C10-000

SUPPORT DES CARBONS, DEMARREUR
HOLDER, BRUSH

(7) 02112-3412B-000

SCREW

(8) 31135-32C10-000

RESSORT
SPRING

(9) 31281-32C10-000

VIS DE DEMARREUR EXTERIEUR
BOLT

(10) 31156-38300-000

JOINT TORIQUE
O RING

(11) 31264-32C10-000

JOINT TORIQUE, DEMARREUR
O RING

(11) 31264-32C10-000

JOINT TORIQUE, DEMARREUR
O RING

(12) 31361-38300-000

RONDELLE
SHIM

(13) 31361-32C10-000

RONDELLE BLOCAGE
PLATE, LOCK

(14) 31150-06C00-000

COUVERCLE DE DEMARREUR
BRACKET

(15) 09280-24003-000

JOINT TORIQUE D:3 ID: 24.5
O RING (D:3,ID:24.5)

(16) 01547-06307-000

VIS 6X30MM CHROMEE
BOLT

(16) 01547-06357-000

VIS 6X35MM CHROMEE
BOLT

(17) 02112-75087-000

SCREW

	Onderdeelnummer	Produkt	Aantal
# 1	31100-05320-000 31100-05510-000 3110005320000	DEMARREUR MOTOR ASSY, STARTING	822,16 €
# 2	31310-11D00-000 3131011D00000 3131011D00000	ROTOR, DEMARREUR GN125R, V ARMATURE	254,64 €
# 3	31175-05320-000 01547-0630B-000 3117505320000	BOLT .FRAME ASSY, COMMUTATOR, END	3,08 €
# 3	31175-05320-000 31175-42A01-000 3117505320000	BOLT .FRAME ASSY, COMMUTATOR, END FRAME ASSY, COMMUTATOR, END	93,13 €
# 3	31175-29B00-000 01547-0630B-000 3117529B00000	BOLT DISCONTINUED	3,08 €
# 3	31175-29B00-000 31175-42A01-000 3117529B00000	BOLT DISCONTINUED FRAME ASSY, COMMUTATOR, END	93,13 €
# 4	31132-32C10-000 3113232C10000 3113232C10000	CARBON NU, DEMARREUR BRUSH	17,30 €
# 5	31130-32C20-000 3113032C20000 3113032C20000	PLAQUE SUPPORT INTER., DEMARR. BRUSH SUB ASSY	32,57 €
# 6	31133-32C10-000 3113332C10000 3113332C10000	SUPPORT DES CARBONS, DEMARREUR HOLDER, BRUSH	13,78 €
# 7	02112-34123-000 02112-3412B-000 0211234123000	SCREW	2,22 €
# 8	31135-32C10-000 3113532C10000 3113532C10000	RESSORT SPRING	8,61 €
# 9	31281-32C10-000 3128132C10000 3128132C10000	VIS DE DEMARREUR EXTERIEUR BOLT	10,45 €
# 10	31156-38300-000 3115638300000 3115638300000	JOINT TORIQUE O RING	5,55 €
# 11	31264-32C10-000 3126432C10000 3126432C10000	JOINT TORIQUE, DEMARREUR O RING	13,78 €
# 12	31361-38300-000 3136138300000 3136138300000	RONDELLE SHIM	2,53 €
# 13	31361-32C10-000 3136132C10000 3136132C10000	RONDELLE BLOCAGE PLATE, LOCK	3,99 €
# 14	31150-06C00-000 3115006C00000 3115006C00000	COUVERCLE DE DEMARREUR BRACKET	103,88 €
# 15	09280-24003-000 0928024003000 0928024003000	JOINT TORIQUE D:3 ID: 24.5 O RING (D:3, ID:24.5)	1,97 €
# 16	01547-06307-000 0154706307000 0154706307000	VIS 6X30MM CHROMEE BOLT	2,73 €
# 16	01547-06357-000 0154706357000 0154706357000	VIS 6X35MM CHROMEE BOLT	2,66 €
# 17A	09137-05004-000 0913705004000 0913705004000	VIS 5X8MM, CONNECTION DE CABLE SCREW	1,86 €
# 17	02112-75087-000 0211275087000 0211275087000	SCREW	Niet beschikbaar	0,00 €
