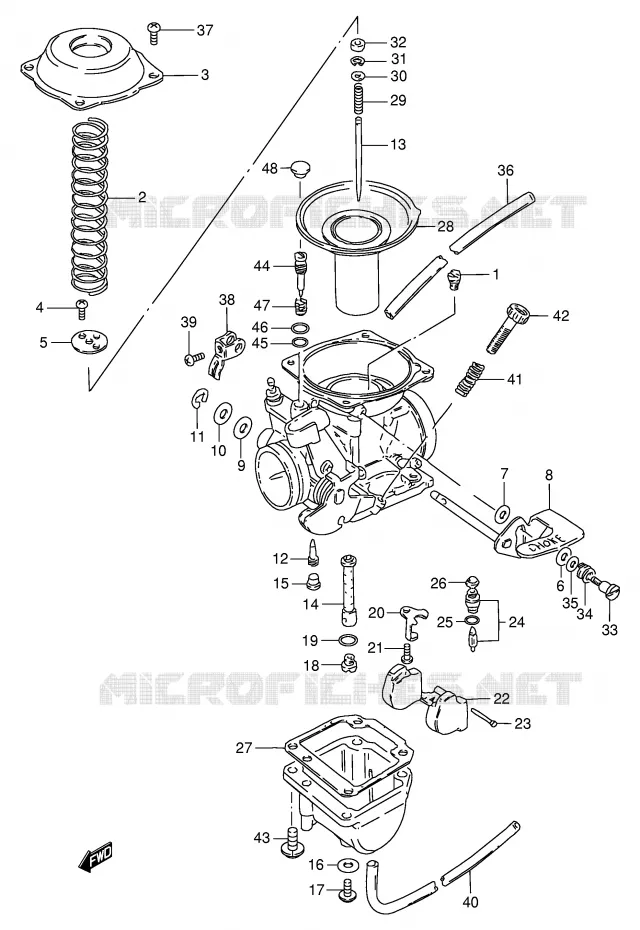

CARBURATOR VOOR SUZUKI GN 125 1991

LUCHTFILTER

(1) 09491-36005-000

GICLEUR 2 180
JET, PILOT AIR (180)

(2) 13503-05350-000

RESSORT
SPRING, THROTTLE VALVE

(3) 13502-05500-000

COVER,DIAPHRAGM
COVER

(4) 02112-3308A-000

SCREW

(5) 13389-37400-000

PLAQUE
PLATE

(6) 13431-05300-000

RONDELLE
PACKING

(7) 09160-04015-000

WASHER

(8) 13410-05300-000

AXE
SHAFT ASSY, STARTER

(9) 13651-51011-000

SEAL,THROTTLE SHAFT
SEAL

(10) 13557-47070-000

GASKET,THROTTLE SHAFT
PACKING

(11) 13617-44080-000

E RING,THROTTLE SHAFT
E RING

(12) 09492-35010-000

GICLEUR RALENTI GR.37.5 TYP 9
JET, PILOT (37.5)

(12) 09492-35008-000

GICLEUR RALENTI GR.35 TYP 9
JET, PILOT (35)

(13) 13383-05310-000

AIGUILLE DE GICLEUR (4DZ35)
NEEDLE, JET (4DZ35)

(13) 13383-05300-000

NEEDLE, JET (4DZ42)

(14) 09494-00370-000

GICLEUR A AIGUILLE (P-2)
JET, NEEDLE (P-2)

(15) 13357-44080-000

TETON
PLUG

(16) 13246-44080-000

JOINT TORIQUE
GASKET

(17) 13247-44080-000

VIS DE VIDANGE
SCREW, DRAIN

(18) 09491-20012-000

GICLEUR 3 102.5
JET, MAIN (102.5)

(19) 13382-03110-000

WASHER,NEEDLE JET
..WASHER

(20) 13373-39110-000

PLAQUE
PLATE

(20) 13373-11400-000

PLAQUE
PLATE

(21) 02112-0406B-000

SCREW

(22) 13250-05300-000

FLOTTEUR
FLOAT

(23) 13254-92311-000

AXE DE FLOTTEUR
PIN

(24) 13370-44500-000

POINTEAU DU FLOTTEUR CPL.(2.0)
VALVE ASSY, NEEDLE (2.0)

(25) 13374-35C00-000

O RING,NEEDLE VALVE SEAT
..O RING

(26) 13376-19F00-000

FILTER
NET

(27) 13251-20E20-000

JOINT CARTER DE FLOTTEUR AN125
GASKET

(28) KIT2246

KIT2246
DIAPHRAGM ASSY

(29) 13388-44030-000

RESSORT
SPRING

(30) 13382-44030-000

RONDELLE
WASHER

(31) 13394-10010-000

CLIPS D'AIGUILLE
E RING

(32) 13387-47010-000

BAGUE
RING

(33) 13438-33110-000

VIS
SCREW

(34) 13426-43010-000

RESSORT
SPRING

(35) 13615-43010-000

WASHER,STARTER SHAFT
WASHER

(36) 09352-50005-600

HOSE (5X8.2X600)

(37) 02112-0508A-000

SCREW

(38) 13422-05300-000

LEVER

(39) 13605-20C00-000

SCREW,SENSOR
SCREW

(40) 09351-35653-600

TUYAU 3.5X6.5X600
HOSE (3.5X6.5X600)

(41) 13268-37420-000

RESSORT
SPRING

(42) 13267-25D00-000

VIS
.ADJUSTER

(43) 13601-04148-000

VIS 4X14MM
SCREW

(44) 13279-45400-000

VIS REGLAGE D'AIR/ESSENCE
SCREW, PILOT (1 7/8)

(44) 13279-45410-000

VIS
SCREW, PILOT (1 7/8)

(45) 13295-29901-000

O RING,PILOT AIR SCREW
O RING

(46) 13291-29900-000

RONDELLE
WASHER

(47) 13268-47070-000

RESSORT
SPRING

(48) 13357-36A00-000

TETON
PLUG

99x

(99x) 13200-05302-000

CARBURETOR ASSY

(99x) 13200-05315-000

CARBURETOR ASSY GS125/GN125
CARBURETOR ASSY

(99x) 13200-05370-000

CARBURETOR ASSY

(99x) 13200-053C0-000

CARBURETOR ASSY

(99x) 13200-053D0-000

CARBURATEUR CPL.GN125R,V,W E18
CARBURETOR ASSY

	Onderdeelnummer	Produkt	Aantal
# 1	09491-36005-000 0949136005000 0949136005000	GICLEUR 2 180 JET, PILOT AIR (180)	11,45 €
# 2	13503-33200-000 13503-05350-000 1350333200000	RESSORT SPRING, THROTTLE VALVE	12,82 €
# 3	13502-33210-000 13502-05500-000 1350233210000	COVER, DIAPHRAGM COVER	25,02 €
# 4	02112-33083-000 02112-3308A-000 0211233083000	SCREW	2,40 €
# 5	13389-37400-000 1338937400000 1338937400000	PLAQUE PLATE	5,86 €
# 6	13431-05300-000 1343105300000 1343105300000	RONDELLE PACKING	5,37 €
# 7	09160-04015-000 0916004015000 0916004015000	WASHER	1,86 €
# 8	13410-05300-000 1341005300000 1341005300000	AXE SHAFT ASSY, STARTER	20,87 €
# 9	13651-51010-000 13651-51011-000 1365151010000	SEAL, THROTTLE SHAFT SEAL	4,35 €
# 10	13557-47070-000 1355747070000 1355747070000	GASKET, THROTTLE SHAFT PACKING	7,48 €
# 11	13617-44080-000 1361744080000 1361744080000	E RING, THROTTLE SHAFT E RING	4,88 €
# 12	09492-35008-000 0949235008000 0949235008000	GICLEUR RALENTI GR.35 TYP 9 JET, PILOT (35)	8,85 €
# 12	09492-35010-000 0949235010000 0949235010000	GICLEUR RALENTI GR.37.5 TYP 9 JET, PILOT (37.5)	9,67 €
# 13	13383-05310-000 1338305310000 1338305310000	AIGUILLE DE GICLEUR (4DZ35) NEEDLE, JET (4DZ35)	17,33 €
# 13	13383-05300-000 1338305300000 1338305300000	NEEDLE, JET (4DZ42)	Niet beschikbaar	0,00 €
# 14	09494-00370-000 0949400370000 0949400370000	GICLEUR A AIGUILLE (P-2) JET, NEEDLE (P-2)	25,67 €
# 15	13357-44080-000 1335744080000 1335744080000	TETON PLUG	6,28 €
# 16	13246-44080-000 1324644080000 1324644080000	JOINT TORIQUE GASKET	5,46 €
# 17	13247-44080-000 1324744080000 1324744080000	VIS DE VIDANGE SCREW, DRAIN	11,54 €
# 18	09491-20012-000 0949120012000 0949120012000	GICLEUR 3 102.5 JET, MAIN (102.5)	8,76 €
# 19	13332-44080-000 13382-03110-000 1333244080000	WASHER, NEEDLE JET ..WASHER	4,10 €
# 20	13373-11400-000 1337311400000 1337311400000	PLAQUE PLATE	8,12 €
# 20	13373-39110-000 1337339110000 1337339110000	PLAQUE PLATE	8,70 €
# 21	02112-04063-000 02112-0406B-000 0211204063000	SCREW	2,09 €
# 22	13250-05300-000 1325005300000 1325005300000	FLOTTEUR FLOAT	27,40 €
# 23	13254-92311-000 1325492311000 1325492311000	AXE DE FLOTTEUR PIN	2,28 €
# 24	13370-44500-000 1337044500000 1337044500000	POINTEAU DU FLOTTEUR CPL.(2.0) VALVE ASSY, NEEDLE (2.0)	43,68 €
# 25	13374-44080-000 13374-35C00-000 1337444080000	O RING, NEEDLE VALVE SEAT ..O RING	6,39 €
# 26	13376-84110-000 13376-19F00-000 1337684110000	FILTER NET	11,16 €
# 27	13251-05400-000 13251-20E20-000 1325105400000	JOINT CARTER DE FLOTTEUR AN125 GASKET	12,51 €
# 28	13500-053D0-000 13500053D0000	KIT2246 DIAPHRAGM ASSY	Niet beschikbaar	0,00 €
# 29	13388-44030-000 1338844030000 1338844030000	RESSORT SPRING	6,83 €
# 30	13382-44030-000 1338244030000 1338244030000	RONDELLE WASHER	5,39 €
# 31	13394-10010-000 1339410010000 1339410010000	CLIPS D'AIGUILLE E RING	7,03 €
# 32	13387-47010-000 1338747010000 1338747010000	BAGUE RING	7,96 €
# 33	13438-33110-000 1343833110000 1343833110000	VIS SCREW	6,32 €
# 34	13426-43010-000 1342643010000 1342643010000	RESSORT SPRING	7,36 €
# 35	13615-43010-000 1361543010000 1361543010000	WASHER, STARTER SHAFT WASHER	4,26 €
# 36	09352-50823-600 09352-50005-600 0935250823600	HOSE (5X8.2X600)	8,56 €
# 37	02112-05087-000 02112-0508A-000 0211205087000	SCREW	2,00 €
# 38	13422-05300-000 1342205300000 1342205300000	LEVER	Niet beschikbaar	0,00 €
# 39	13605-31210-000 13605-20C00-000 1360531210000	SCREW, SENSOR SCREW	6,15 €
# 40	09351-35653-600 0935135653600 0935135653600	TUYAU 3.5X6.5X600 HOSE (3.5X6.5X600)	5,50 €
# 41	13268-37420-000 1326837420000 1326837420000	RESSORT SPRING	5,72 €
# 42	13267-37100-000 13267-25D00-000 1326737100000	VIS .ADJUSTER	10,40 €
# 43	13601-04148-000 1360104148000 1360104148000	VIS 4X14MM SCREW	4,19 €
# 44	13279-45400-000 1327945400000 1327945400000	VIS REGLAGE D'AIR/ESSENCE SCREW, PILOT (1 7/8)	12,55 €
# 44	13279-45410-000 1327945410000 1327945410000	VIS SCREW, PILOT (1 7/8)	Niet beschikbaar	0,00 €
# 45	13295-29900-000 13295-29901-000 1329529900000	O RING, PILOT AIR SCREW O RING	5,95 €
# 46	13291-29900-000 1329129900000 1329129900000	RONDELLE WASHER	2,33 €
# 47	13268-47070-000 1326847070000 1326847070000	RESSORT SPRING	6,41 €
# 48	13357-36A00-000 1335736A00000 1335736A00000	TETON PLUG	7,48 €
# 99x	13200-05302-000 1320005302000 1320005302000	CARBURETOR ASSY	Niet beschikbaar	0,00 €
# 99x	13200-05313-000 1320005313000	CARBURETOR ASSY GS125/GN125 CARBURETOR ASSY	Niet beschikbaar	0,00 €
# 99x	13200-05370-000 1320005370000 1320005370000	CARBURETOR ASSY	Niet beschikbaar	0,00 €
# 99x	13200-053C0-000 13200053C0000 13200053C0000	CARBURETOR ASSY	Niet beschikbaar	0,00 €
# 99x	13200-053D0-000 13200053D0000 13200053D0000	CARBURATEUR CPL.GN125R, V, W E18 CARBURETOR ASSY	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
