ACHTERSPATBORD

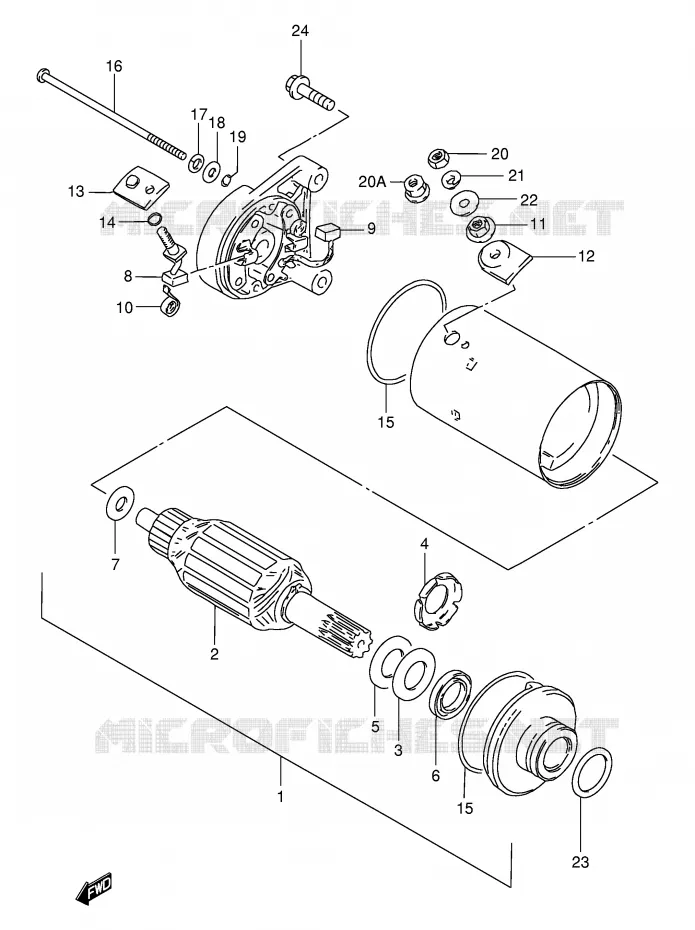

STARTMOTOR (MODELE Z / D / K) VOOR SUZUKI GN 125 1991

STARTMOTOR (MODELE M / N / R)

(1) 31100-05300-H17

DISCONTINUED

(2) 31311-10201-H17

ARMATURE

(10) 31135-65010-000

RESSORT
SPRING, BRUSH

(11) 08310-00067-000

ECROU 6MM
NUT

(12) 31172-05300-000

BUSHING (A)

(13) 31171-05300-000

BUSHING (B)

(14) 31143-38300-000

JOINT TORIQUE
O RING

(15) 31264-32C10-000

JOINT TORIQUE, DEMARREUR
O RING

(15) 31264-32C10-000

JOINT TORIQUE, DEMARREUR
O RING

(16) 31281-88C00-000

VIS
BOLT

(17) 08321-0105A-000

WASHER,LOCK
LOCK WASHER

(18) 31161-38300-000

RONDELLE
WASHER

(19) 31156-38300-000

JOINT TORIQUE
O RING

(20) 08310-00067-000

ECROU 6MM
NUT

(20A) 08361-3506A-000

NUT

(3) 31361-10200-000

RONDELLE
SHIM (A)

(4) 31361-01400-000

SHIM (A)

(5) 31361-38300-000

RONDELLE
SHIM (C)

(6) 31153-43400-000

SIMMER
OIL SEAL

(7) 31170-43400-000

JEU RONDELLE
SHIM SET

(8) 31130-05300-000

CARBON
BRUSH (+)

(9) 31131-10200-000

CARBON
BRUSH (-)

(21) 08321-01067-000

RONDELLE 6MM
LOCK WASHER

(22) 09160-06129-000

WASHER,6.5X16X1.0
WASHER

(23) 09280-24003-000

JOINT TORIQUE D:3 ID: 24.5
O RING

(24) 01547-06307-000

VIS 6X30MM CHROMEE
BOLT

	Onderdeelnummer	Produkt	Aantal
# 1	31100-05300-H17 3110005300H17 3110005300H17	DISCONTINUED	Niet beschikbaar	0,00 €
# 2	31311-10201-H17 3131110201H17 3131110201H17	ARMATURE	Niet beschikbaar	0,00 €
# 3	31361-10200-000 3136110200000 3136110200000	RONDELLE SHIM (A)	4,28 €
# 4	31361-01400-000 3136101400000 3136101400000	SHIM (A)	Niet beschikbaar	0,00 €
# 5	31361-38300-000 3136138300000 3136138300000	RONDELLE SHIM (C)	2,53 €
# 6	31153-43400-000 3115343400000 3115343400000	SIMMER OIL SEAL	20,90 €
# 7	31170-43400-000 3117043400000 3117043400000	JEU RONDELLE SHIM SET	6,52 €
# 8	31130-05300-000 3113005300000 3113005300000	CARBON BRUSH (+)	Niet beschikbaar	0,00 €
# 9	31131-10200-000 3113110200000 3113110200000	CARBON BRUSH (-)	Niet beschikbaar	0,00 €
# 10	31135-65010-000 3113565010000 3113565010000	RESSORT SPRING, BRUSH	6,74 €
# 11	08310-00067-000 0831000067000 0831000067000	ECROU 6MM NUT	2,40 €
# 12	31172-05300-000 3117205300000 3117205300000	BUSHING (A)	Niet beschikbaar	0,00 €
# 13	31171-05300-000 3117105300000 3117105300000	BUSHING (B)	Niet beschikbaar	0,00 €
# 14	31143-38300-000 3114338300000 3114338300000	JOINT TORIQUE O RING	7,83 €
# 15	31264-32C10-000 3126432C10000 3126432C10000	JOINT TORIQUE, DEMARREUR O RING	13,78 €
# 16	31281-88C00-000 3128188C00000 3128188C00000	VIS BOLT	11,45 €
# 17	08321-01057-000 08321-0105A-000 0832101057000	WASHER, LOCK LOCK WASHER	2,42 €
# 18	31161-38300-000 3116138300000 3116138300000	RONDELLE WASHER	Niet beschikbaar	0,00 €
# 19	31156-38300-000 3115638300000 3115638300000	JOINT TORIQUE O RING	5,55 €
# 20	08310-00067-000 0831000067000 0831000067000	ECROU 6MM NUT	2,40 €
# 20A	08361-35068-000 08361-3506A-000 0836135068000	NUT	2,31 €
# 21	08321-01067-000 0832101067000 0832101067000	RONDELLE 6MM LOCK WASHER	2,40 €
# 22	09160-06003-000 09160-06129-000 0916006003000	WASHER, 6.5X16X1.0 WASHER	2,20 €
# 23	09280-24003-000 0928024003000 0928024003000	JOINT TORIQUE D:3 ID: 24.5 O RING	1,97 €
# 24	01547-06307-000 0154706307000 0154706307000	VIS 6X30MM CHROMEE BOLT	2,73 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
